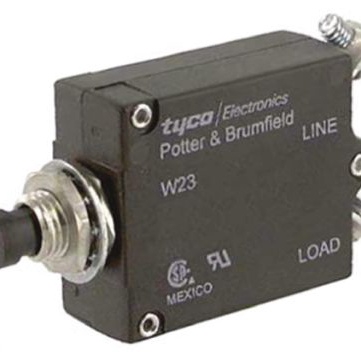

W23-X1A1G-25

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W23 系列, 25A, 1 极
供应商型号: ET-3790767
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 断路器 W23-X1A1G-25

W23-X1A1G-25概述

    电子元器件产品技术手册

    1. 产品简介


    产品名称: Tyco Electronics 热保护断路器
    产品类型: W23 和 W31 系列
    主要功能: 提供过载保护,具备热脱扣特性,适用于辅助保护装置
    应用领域: 家用电器、工业控制设备、照明系统及其他需要过载保护的场景

    2. 技术参数


    | 参数类别 | 描述 |

    | 额定电流范围 | 0.5A 至 50A |
    | 工作电压 | 最大额定电压:240VAC(400Hz)或 50VDC |
    | 断开能力 | 2000A@50VDC 或 1000A@240VAC(根据是否使用4X最大系列保险丝保护) |
    | 过载复位能力 | 可承受10倍额定电流的过载电流 |
    | 温度补偿 | 修正因子范围:0.6至1.4(依据环境温度变化) |
    | 尺寸规格 | 见附录中的详细尺寸说明 |

    3. 产品特点和优势


    - 灵活性高:提供多种额定电流选项,适应不同应用需求。
    - 可靠性强:通过UL和CSA双重认证,确保符合严格的行业标准。
    - 操作简单:可通过推拉或拨动开关轻松切换状态。
    - 耐用性好:机械寿命超过10,000次循环,适合长期稳定运行。

    4. 应用案例和使用建议


    - 家用电器:如洗衣机、冰箱等设备,利用其自动切断功能防止因过载引发火灾。
    - 工业控制:在自动化生产线中作为安全防护组件,保障设备和人员的安全。
    - 安装建议:确保接线正确无误,并避免极端温差影响其正常工作。

    5. 兼容性和支持


    - 兼容性:可与大多数主流品牌的电器配套使用。
    - 技术支持:官方提供详尽的技术文档及在线客服支持,便于用户查询资料和技术解答。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 断路器频繁跳闸 | 检查负载是否超出额定值 |
    | 按钮无法完全弹回 | 检查是否有异物阻碍 |
    | 温度过高 | 调整安装位置避开直接阳光直射或增加通风条件 |

    7. 总结和推荐


    综上所述,Tyco Electronics 的W23和W31系列热保护断路器凭借其广泛的应用范围、卓越的性能指标以及可靠的品质保证,在众多行业中都表现出了强大的竞争力。特别适合对安全性要求较高的场合。因此,强烈推荐此款产品用于各类需要过载保护的场景中。

W23-X1A1G-25参数

参数
断路器类型 热敏式
执行器类型 推拉,柱塞
额定电流 25A
极数 1
额定电压-AC 240V
额定电压-DC 50V
照明电压-标称值 -
照明
长*宽*高 40.64mm*17.53mm*35.15mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W23-X1A1G-25厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W23-X1A1G-25数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W23-X1A1G-25 W23-X1A1G-25数据手册

W23-X1A1G-25封装设计

查看详情并下载
Symbol
Footprint
3D Model
