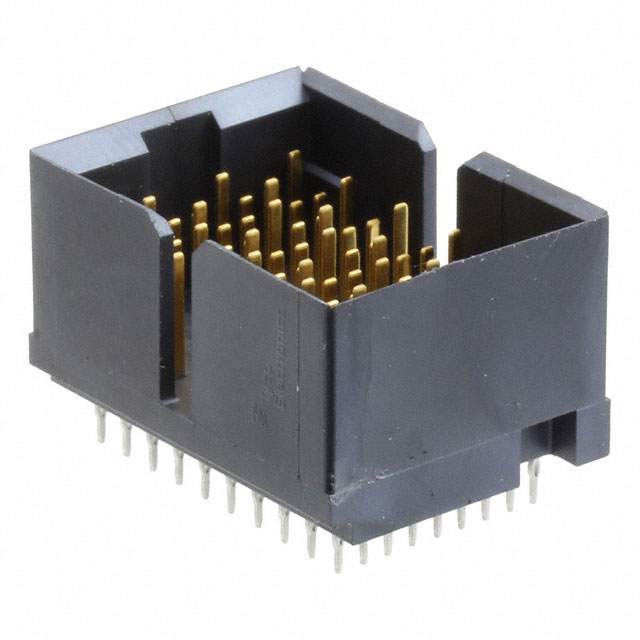

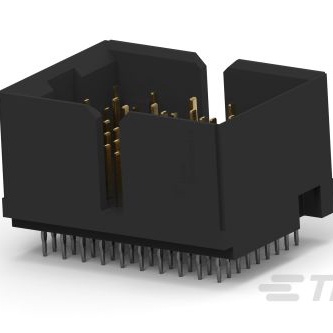

1934342-1

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn Backplane HDR 90 POS 1.9mm Press Fit ST Thru-Hole Tube
供应商型号: N-1934342-1
供应商: 云汉优选
标准整包数: 23
TE CONNECTIVITY 背板连接器 - 专用 1934342-1

1934342-1概述


    产品简介


    Z-PACK TinMan 90 Position Mating Alignment Guide Slot PCB Mount Header 是一款专为高速背板连接器设计的产品,适用于多种电子应用。此产品属于TE Connectivity(TE公司)的Z-PACK系列,具有独特的TinMan技术。它采用9行10列的布局,共计90个位置,可支持差分信号传输,并通过垂直式PCB安装方式,实现了高性能的电路连接。

    技术参数


    - 基础规格:
    - 连接器系统:板对板
    - 接线柱排列:9行10列
    - 引脚数量:90个
    - 接口类型:PCB安装头
    - 电气特性:
    - 阻抗:100Ω
    - 操作电压:250 VAC
    - 数据速率:10 Gb/s
    - 差分阻抗:100Ω
    - 每列差分对数:3对
    - 机械特性:
    - 接触面积长度:6 mm
    - 触点镀层材料厚度:0.76 μm(金)
    - 焊盘镀层材料:锡
    - 材料类型:磷青铜
    - 接触电流额定值:0.5 A
    - 与PCB焊接方式:通孔压接
    - 环境适应性:
    - 操作温度范围:-65°C至90°C(-85°F至194°F)
    - 尺寸参数:
    - 连接器长度:21.75 mm
    - 连接器高度:11.8 mm
    - 连接器宽度:16 mm
    - PCB孔直径:0.47 mm
    - 行间距:1.4 mm
    - 认证及合规性:
    - UL认证:符合UL E28476
    - 阻燃等级:UL 94V-0
    - 环保标准:符合中国RoHS 2标准,低卤素
    - REACH声明:不含SVHC(欧洲化学品局候选物质清单)

    产品特点和优势


    - 高阻抗稳定性:支持100Ω阻抗,确保信号传输质量。
    - 宽操作电压:能够承受高达250 VAC的操作电压,适用于多种电源应用。
    - 高数据传输率:最高支持10 Gb/s的数据传输速度,满足现代通信需求。
    - 耐用的连接器结构:采用LCP(液晶聚合物)材料,确保连接器在极端环境下也能保持稳定。
    - 优异的环境适应性:能够在广泛的温度范围内正常工作,适用于恶劣环境下的应用。
    - 符合环保标准:满足RoHS、ELV、REACH等环保法规要求,是绿色环保的选择。

    应用案例和使用建议


    应用案例:
    这款背板连接器广泛应用于数据中心、电信设备、服务器、工业自动化等领域。在数据中心内部布线和服务器间的高速数据传输中表现出色,尤其是在需要高可靠性与高性能的应用场景下。
    使用建议:
    1. 正确安装:在安装过程中要确保与PCB之间的对准,避免错位影响信号传输。
    2. 保护措施:在运输和存储时,应采取防静电措施,防止接触损坏。
    3. 定期检查:在设备运行一段时间后,进行例行检查,确保连接器没有因热应力导致的磨损或变形。

    兼容性和支持


    - 兼容性:与TE公司的其他背板连接器和相关设备兼容。
    - 技术支持:提供专业的技术支持服务,包括安装指南、故障排除及售后服务。如需帮助,请拨打 +1 800 522 6752 联系客服。

    常见问题与解决方案


    1. 问:如何保证连接器的长期稳定性和可靠性?
    - 答:选择合适的安装方式和环境条件,定期进行维护检查,可以有效延长使用寿命。使用过程中避免频繁插拔。
    2. 问:在高温环境下,如何确保连接器的安全?
    - 答:确认连接器的温度范围是否适合您的应用环境。超过极限温度可能会影响连接性能和寿命。如果环境温度过高,建议采取散热措施。
    3. 问:连接器如何防止EMI干扰?
    - 答:合理规划走线布局,使用屏蔽套管或其他EMI防护装置。确保良好的接地和屏蔽设计,以减少电磁干扰的影响。

    总结和推荐


    综上所述,Z-PACK TinMan 90 Position Mating Alignment Guide Slot PCB Mount Header凭借其出色的阻抗稳定性和高数据传输率,以及宽广的操作温度范围,成为了高速背板连接器的优质选择。其卓越的环保性能也使其成为绿色科技应用的理想之选。因此,我们强烈推荐该产品用于需要高性能和可靠性的电子设备中。

1934342-1参数

参数
长*宽*高 21.75mm(长度)*16mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
