1410186-1

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 背板连接器, MULTIGIG RT 2系列, 72路, 母座
供应商型号: 26M-1410186-1
供应商: 云汉优选
标准整包数: 1

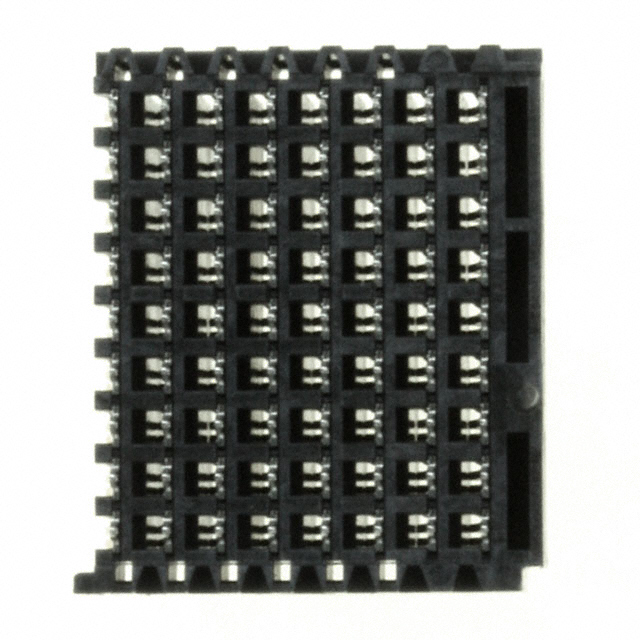

TE CONNECTIVITY 背板连接器 - 专用 1410186-1

1410186-1概述

    高性能多功能电子元器件:泰科电子的MULTIGIG RT连接器

    产品简介


    泰科电子(Tyco Electronics)推出的MULTIGIG RT连接器是背板互连家族中一款高度灵活且可定制的产品系列。该系列产品以印刷电路为基础,采用无针设计,通过模块化组件提供多种组合选择。MULTIGIG RT连接器广泛应用于军事、航空航天、大数据存储、高端及中端服务器以及电信设备等领域,能够满足严苛的应用需求并提供卓越的性能。

    技术参数


    MULTIGIG RT连接器的技术规格如下:
    - 传输速率:支持高达10 Gbps的数据传输性能。
    - 接口类型:支持差分信号、单端信号以及电源传输。
    - 阻抗匹配:支持可定制化的阻抗匹配印刷电路接口。
    - 连接器系统:采用无针背板连接器接口,实现低串扰性能。
    - 信号接触顺序:具有三级信号接触序列,确保信号完整性。
    - 孔径设计:采用直径为0.56 mm(0.022 inch)的通孔设计,有效降低电路板制造成本。
    - 间距支持:兼容20.30 mm(0.800 inch)或25.40 mm(1.00 inch)的卡间距系统。
    - 其他功能:提供电源模块、导引模块和电缆组件(计划中)。

    产品特点和优势


    MULTIGIG RT连接器在多个方面展现了显著的技术优势:
    1. 高性能:支持10 Gbps的高速数据传输,适应现代高带宽需求。
    2. 灵活性与可定制性:模块化设计支持灵活组合,适合多样化应用场景。
    3. 优化设计:独特的信号接触顺序和阻抗匹配技术提升了信号完整性和板级设计效率。
    4. 经济高效:小孔径设计降低了电路板制造成本。
    5. 广泛适用性:适用于军事、航空、通信等对性能要求极高的行业。
    这些特点使MULTIGIG RT连接器在市场上具有强大的竞争力,尤其在高可靠性需求的环境中表现出色。

    应用案例和使用建议


    MULTIGIG RT连接器广泛应用于VITA 46(VPX)标准,典型应用场景包括:
    - 军事和航空航天领域:用于战斗机、卫星通信系统等复杂环境中。
    - 大数据存储:满足数据中心对高速、可靠连接的需求。
    - 服务器:用于高性能计算场景中的信号传输。
    使用建议:
    - 在选择具体型号时,根据实际应用的卡间距和信号需求进行合理配置。
    - 结合导引模块和电源模块使用,可进一步提升整体系统的集成度和稳定性。
    - 在部署过程中,需严格遵守产品安装指南,确保连接器的正确装配和使用。

    兼容性和支持


    MULTIGIG RT连接器完全符合VITA 46(VPX)标准,与其他符合此标准的设备具备良好的兼容性。泰科电子提供全面的技术支持服务,包括在线资源(http://www.tycoelectronics.com)、电话支持(美国:1-800-522-6752;加拿大:1-905-470-4425;英国:+44-1908-574289;日本:+81-44-844-8013)以及技术文档(产品规范:108-2072;应用规范:114-13056)。此外,所有型号均符合RoHS标准,绿色环保且易于合规。

    常见问题与解决方案


    以下是用户在使用过程中可能遇到的问题及其解决方案:
    1. 问题:信号完整性不佳
    - 解决办法:检查连接器的安装方向和接触顺序,确保阻抗匹配设置正确。
    2. 问题:连接器安装困难
    - 解决办法:确认导引模块和螺丝安装位置准确无误,必要时参考产品图纸调整细节。
    3. 问题:传输速率未达预期
    - 解决办法:检查电源模块配置是否正确,避免电压波动影响信号质量。

    总结和推荐


    综上所述,MULTIGIG RT连接器凭借其卓越的性能、灵活的设计和广泛的应用领域,在电子元器件市场中占据重要地位。无论是军事国防还是大数据存储领域,它都能提供稳定可靠的连接解决方案。因此,强烈推荐该产品作为高带宽、高性能场景下的首选连接器。对于追求可靠性和创新性的用户,MULTIGIG RT无疑是最佳选择之一。
    如果您需要进一步了解更多信息,请访问官方网站或联系技术支持团队。

1410186-1参数

参数
长*宽*高 16.07mm(长度)*18.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

1410186-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1410186-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 1410186-1 1410186-1数据手册

1410186-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 113.1325
10+ ¥ 105.4431
50+ ¥ 101.9846
100+ ¥ 98.6667
库存: 395
起订量: 1 增量: 33
交货地:
最小起订量为:1
合计: ¥ 113.13
