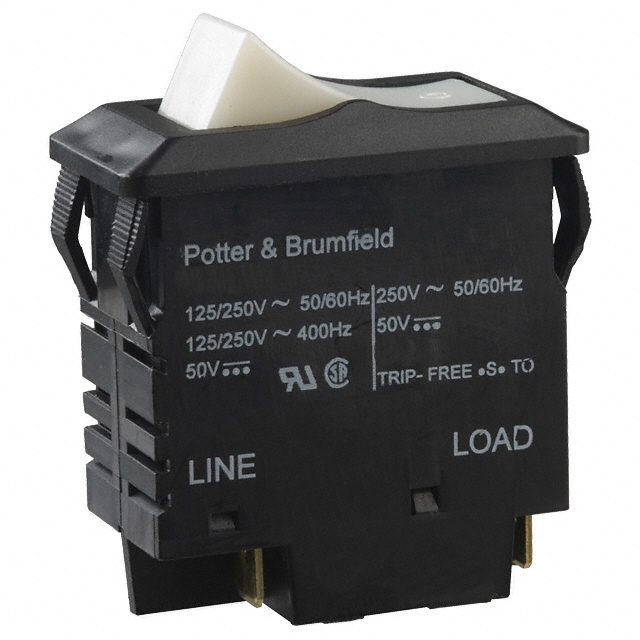

W33-T2N1Q-20

产品分类: 断路器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 热断路器, W33 系列, 20A, 2 极
供应商型号: Q-W33-T2N1Q-20
供应商: 国内现货
标准整包数: 30
TE CONNECTIVITY 断路器 W33-T2N1Q-20

W33-T2N1Q-20概述

    W33系列热断路器/电源开关技术手册

    1. 产品简介


    W33系列热断路器/电源开关是一款集开关和过载保护功能于一体的电器装置,适用于各种家用和工业应用。该系列产品提供单极和双极选项,支持可选指示灯,并具有紧凑的设计和便捷的安装方式。此外,它还提供可选的辅助开关,满足不同应用的需求。

    2. 技术参数


    - 额定电流:2A至20A(低于2A型号需特殊订单)
    - 额定电压:50V直流;250V交流至400Hz
    - 中断容量:1000安培(50V直流);250V交流,60Hz;125/250V交流,400Hz
    - 重置过载能力:十倍额定电流
    - 环境耐受性:30g冲击测试(符合IEC 68-2-27,测试Ea);8g振动测试(符合IEC 68-2-6,测试Fc)
    - 机械耐久性:50,000次操作(额定负载);1,000次操作(200%额定负载)

    3. 产品特点和优势


    - 集成设计:结合开关和电路保护功能于一体,减少组件数量和安装空间。
    - 多极选项:支持单极和双极操作,适应不同应用场景。
    - 指示灯选项:提供多种颜色选择,便于用户识别设备状态。
    - 高可靠性:多次过载和震动测试证明其耐用性。
    - 认证机构批准:UL 1077认可,CSA接受,确保产品符合相关安全标准。

    4. 应用案例和使用建议


    应用场景:
    - 家庭电器:例如洗衣机、冰箱等。
    - 工业设备:例如电动机控制面板、自动化生产线。
    - 汽车电子:例如电动车充电站保护。
    使用建议:
    - 确保正确连接电源线和负载线,避免误接。
    - 定期检查和清洁开关及辅助部件,确保长期稳定运行。
    - 在需要频繁重置的场合,考虑使用更高的过载容量型号以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:支持多种安装方式和电气连接,适用于多种电气系统。
    - 支持服务:请参阅内页封底获取技术支持和售后服务联系方式。

    6. 常见问题与解决方案


    - 问题1:产品频繁跳闸。
    - 解决方案:检查负载电流是否超过额定值,必要时调整负载或更换更高额定值的产品。
    - 问题2:指示灯不亮。
    - 解决方案:确认指示灯接线正确,且输入电压匹配。
    - 问题3:产品无法重置。
    - 解决方案:确保产品未因严重过载损坏,尝试拔掉电源后重新插上。

    7. 总结和推荐


    W33系列热断路器/电源开关以其多功能、可靠性和广泛的适用范围,成为市场上一款极具竞争力的产品。其独特的集成设计和优良的电气性能使其在各种应用场景中表现出色。我们强烈推荐此产品用于需要高效、可靠电路保护的场合。

W33-T2N1Q-20参数

参数
断路器类型 热敏式
执行器类型 控制杆
额定电流 20A
极数 2
额定电压-AC 250V
额定电压-DC 50V
照明电压-标称值 -
照明
长*宽*高 43.79mm*21.59mm*42.93mm
安装方式 面板安装
零件状态 在售
包装方式 散装

W33-T2N1Q-20厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

W33-T2N1Q-20数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 断路器 TE CONNECTIVITY W33-T2N1Q-20 W33-T2N1Q-20数据手册

W33-T2N1Q-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
