4-2176389-4

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 1KΩ ±0.1% 400mW ±10ppm/℃ 1206
供应商型号: 4-2176389-4
供应商: 国内现货
标准整包数: 25

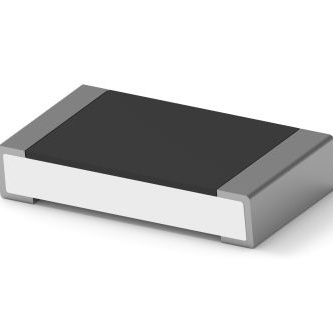

TE CONNECTIVITY 贴片电阻 4-2176389-4

4-2176389-4概述

    # TE Connectivity RQ73 系列 SMD 薄膜精密电阻

    产品简介


    TE Connectivity 近期推出了一款汽车级薄膜精密贴片电阻——RQ73 系列,这是我们非常成功的 RN73 系列的姊妹产品。这些电阻采用高纯度材料制成,并通过激光精细调校以确保精确的容差。除了汽车应用外,这些电阻也适用于医疗设备、测量仪器和工业应用。

    技术参数


    | 类型 | 尺寸 | 电阻范围 | 容差 | TCR (ppm/°C) | 额定功率 (W) | 最大工作电压 (V) | 工作温度范围 (°C) |

    | RQ73 1E | 0402 | 40R ~ 35K | ±0.1% | ±10 | 0.0625 | 50 | -55 ~ 155 |
    | RQ73 1J | 0603 | 40R ~ 130K | ±0.1% | ±10 | 0.15 | 75 | -55 ~ 155 |
    | RQ73 2A | 0805 | 10R ~ 350K | ±0.1% | ±10 | 0.2 | 100 | -55 ~ 155 |
    | RQ73 2B | 1206 | 10R ~ 1M0 | ±0.1% | ±10 | 0.4 | 200 | -55 ~ 155 |
    其他技术规格
    - 阻值:40R 至 1M0(具体取决于型号)
    - 温度系数(TCR):±10 ppm/°C
    - 工作温度:-55 ~ 155°C
    - RoHS 符合标准
    - AEC-Q200 认证
    - 硫化物抗性(ASTM B809-95 潮湿蒸汽测试)

    产品特点和优势


    - SMD TaN 薄膜电阻技术:采用高纯度材料并经过激光调校,确保精确阻值。
    - 特殊保护层:表面具有防腐蚀保护层,延长使用寿命。
    - AEC-Q200 资格认证:符合汽车行业标准。
    - 硫化物抗性:符合 ASTM B809-95 标准的潮湿蒸汽测试。
    - RoHS 合规:满足环保要求。
    - 广泛的工作范围:可在极端环境下稳定工作,如高温和低温环境。

    应用案例和使用建议


    应用案例
    - 汽车电子系统:用于安全气囊控制器、车身控制模块等。
    - 医疗设备:用于医疗器械中的精密电路。
    - 测量仪器:用于各种工业和科学测量设备。
    - 工业自动化:应用于工业控制系统中的精密电路。
    使用建议
    - 环境防护:在极端环境下使用时,请注意避免腐蚀性气体和液体接触。
    - 温度管理:避免长时间暴露在过高或过低的温度下,以免影响阻值精度。
    - 安装注意事项:采用自动放置系统进行安装,确保电阻正确安装,提高可靠性。

    兼容性和支持


    - 兼容性:与主流电子设备和电路板高度兼容,适合混合组装应用。
    - 支持和服务:TE Connectivity 提供专业的技术支持,可通过官网获取帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 如何判断电阻是否受损?
    - 解决方法:在安装前进行电阻值测量,确保其在容差范围内。
    2. 如何进行正确的焊接?
    - 解决方法:遵循提供的焊接条件进行焊接,确保焊接质量。
    3. 如何存储电阻?
    - 解决方法:在温度 5 至 40°C 和湿度 20% 至 70% 的条件下存储,避免暴露在腐蚀性环境中。

    总结和推荐


    综上所述,TE Connectivity 的 RQ73 系列 SMD 薄膜精密电阻在汽车、医疗、工业等多个领域具有广泛应用潜力。其高精度、高可靠性、宽温度适应性和硫化物抗性使其在市场上具有较强的竞争优势。如果您正在寻找一款高性能、高可靠性的精密电阻,TE Connectivity 的 RQ73 系列是一个值得考虑的选择。

4-2176389-4参数

参数
电阻值 1KΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±10ppm/℃
通用封装 1206
应用等级 汽车级

4-2176389-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-2176389-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 4-2176389-4 4-2176389-4数据手册

4-2176389-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 4.7321
250+ ¥ 4.6281
500+ ¥ 4.5274
1000+ ¥ 3.2185
2000+ ¥ 3.1536
4000+ ¥ 3.091
库存: 1325
起订量: 125 增量: 0
交货地:
最小起订量为:25
合计: ¥ 118.3
