CPF0201B32K4E1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 32.4KΩ ±0.1% 31.25mW ±25ppm/℃ 0201 贴片安装 580μm*290μm*280μm
供应商型号: 3578976
供应商: 海外现货
标准整包数: 1

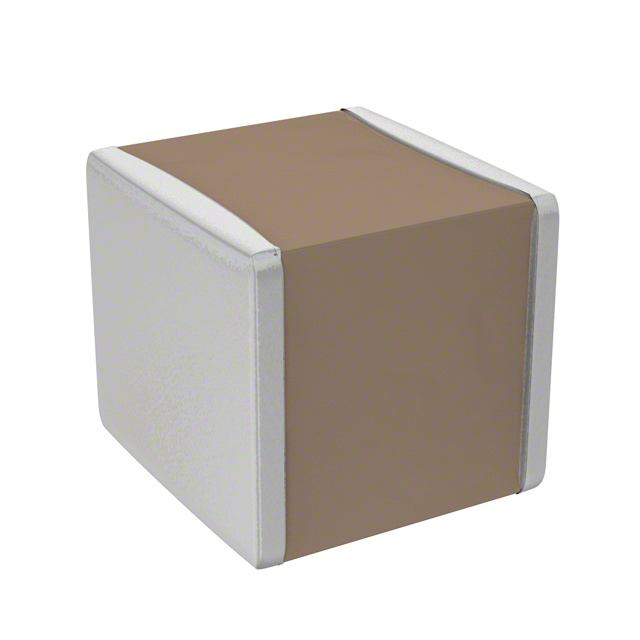

TE CONNECTIVITY 贴片电阻 CPF0201B32K4E1

CPF0201B32K4E1概述

    薄膜精密电阻产品手册

    1. 产品简介


    薄膜精密电阻是TE Connectivity(TE)公司开发的一种高精度、高稳定性的电阻产品系列。该系列产品适用于广泛的尺寸范围,从0201到2512,覆盖了从小型消费电子到工业控制等多种应用领域。这些电阻具有出色的精度和稳定性,能够满足各种高要求的应用需求。

    2. 技术参数


    以下是薄膜精密电阻的关键技术参数,涵盖不同芯片尺寸:
    | 芯片尺寸 | 额定功率 @70°C | 电阻范围 (Ω) | 容差 (%) | 温度系数 (ppm/°C) | 最大操作电压 (V) | 过载电压 (V) | 工作温度范围 (°C) | 绝缘电阻 (MΩ) |
    | :: | :: | :: | :: | :: | :: | :: | :: | :: |
    | 0201 | 0.03125W | 49.9 - 4.99k, 33k | 0.1, 0.5, 1 | 25, 50 | 15 | 30 | -55 ~ +155 | >9999 |
    | 0402 | 0.063W | 49.9 - 511k | 0.05, 0.1, 0.5, 1 | 15, 25, 50 | 25 | 50 | -55 ~ +155 | >9999 |
    | 0603 | 0.063W | 4.7 - 1M | 0.05, 0.1, 0.5, 1 | 15, 25, 50 | 50 | 100 | -55 ~ +155 | >9999 |
    | 0805 | 0.1W | 4.7 - 2M | 0.05, 0.1, 0.5, 1 | 15, 25, 50 | 100 | 200 | -55 ~ +155 | >9999 |
    | 1206 | 0.125W | 4.7 - 2.49M | 0.05, 0.1, 0.5, 1 | 15, 25, 50 | 150 | 300 | -55 ~ +155 | >9999 |
    | 1210 | 0.25W | 4.7 - 2.49M | 0.05, 0.1, 0.5, 1 | 15, 25, 50 | 150 | 300 | -55 ~ +155 | >9999 |
    | 2010 | 0.25W | 4.7 - 3M | 0.05, 0.1, 0.5, 1 | 15, 25, 50 | 150 | 300 | -55 ~ +155 | >9999 |
    | 2512 | 0.5W | 4.7 - 3M | 0.05, 0.1, 0.5, 1 | 15, 25, 50 | 150 | 300 | -55 ~ +155 | >9999 |

    3. 产品特点和优势


    薄膜精密电阻具有以下几个显著特点和优势:
    - 高精度:提供低至0.05%的容差和低至15ppm/°C的温度系数,确保了极高的稳定性和可靠性。
    - 广泛的应用范围:芯片尺寸从0201到2512,能够适应不同的设计和应用需求。
    - 良好的环境适应性:工作温度范围宽广,从-55°C到+155°C,能够在极端环境下稳定工作。
    - 高绝缘电阻:绝缘电阻大于9999 MΩ,确保了安全可靠的运行。
    - 高耐热性:可承受高达300V的过载电压,适合需要高电压稳定性的应用场景。

    4. 应用案例和使用建议


    薄膜精密电阻适用于多个领域,例如通信、工业控制、仪器仪表和医疗设备。对于具体的使用建议,建议在设计电路时考虑以下几点:
    - 在选择电阻时,根据应用需求选择合适的电阻值和精度等级。
    - 注意过载电压和温度系数对系统的影响,特别是在高温或高电压环境中使用时。
    - 建议使用回流焊接工艺进行安装,以确保最佳的焊接效果和长期稳定性。

    5. 兼容性和支持


    这些电阻与其他电子元件具有良好的兼容性,可在各种印刷电路板(PCB)上正常工作。TE Connectivity提供全面的技术支持和维护服务,包括在线帮助(www.te.com/help)、电话支持和实时聊天服务。如有任何疑问或需要技术支持,可以随时联系TE官方支持团队。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的常见问题及解决方案:
    - 问题1:电阻的温度系数过高导致测量误差
    解决方案:选择具有更低温度系数的电阻型号,如TCR为15ppm/°C的电阻。
    - 问题2:在高温环境下工作时电阻不稳定
    解决方案:选择具有更高工作温度范围的型号,或者采用额外的散热措施来降低温度影响。
    - 问题3:焊接过程中出现虚焊现象
    解决方案:确保使用正确的焊接工艺和温度曲线,避免过度加热或焊接时间不足。

    7. 总结和推荐


    总体来说,TE的薄膜精密电阻是一款高精度、高稳定性的产品,适用于需要精确电阻值和温度补偿的应用场合。凭借其广泛的应用范围、优异的环境适应性和卓越的技术参数,这些电阻在通信、工业控制、仪器仪表等领域中表现出色。强烈推荐在需要高精度和稳定性的应用中使用。
    如果您有任何疑问或需要进一步的支持,请随时联系TE Connectivity的技术支持团队。

CPF0201B32K4E1参数

参数
电阻值 32.4KΩ
精度 ±0.1%
额定功率 31.25mW
温度系数 ±25ppm/℃
长*宽*高 580μm*290μm*280μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CPF0201B32K4E1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CPF0201B32K4E1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CPF0201B32K4E1 CPF0201B32K4E1数据手册

CPF0201B32K4E1封装设计

查看详情并下载
Symbol
Footprint
3D Model
