首页  >  产品百科  >  6367555-2

6367555-2

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-6367555-2
供应商: 期货订购
标准整包数: 108

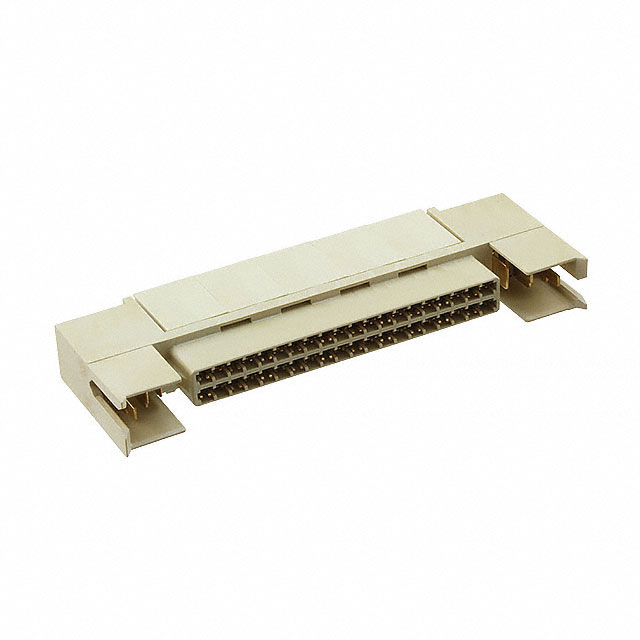

TE CONNECTIVITY 背板连接器 - 专用 6367555-2

6367555-2概述

    电子元器件技术手册:Z-DOK+适配板连接器

    1. 产品简介


    Z-DOK+适配板连接器是一种专为信号传输设计的高密度连接器,主要用于高速信号处理、通信设备及工业自动化等领域。该连接器集成了40对差分信号线和每侧3个实用接触点,能够实现高效的信号传输和管理。

    2. 技术参数


    | 参数 | 描述 |
    | : | : |
    | 尺寸 | 11.95mm x 14.355mm x 27.79mm |
    | 接触点数 | 40对差分信号线 + 每侧3个实用接触点 |
    | 材料 | 信号和信号接地接触点采用铜合金;实用接触点采用磷青铜 |
    | 表面处理 | 信号和信号接地接触点:金镀层最小0.76µm,锡铅镀层最小2.54µm,镍镀层最小1.27µm
    实用接触点:金镀层最小0.76µm,锡铅镀层最小2.54µm,镍镀层最小1.27µm |
    | 工作环境 | 温度范围:-40°C 至 +85°C |
    | 电气特性 | 信号线:最小100Ω差分阻抗
    接地线:最小50Ω阻抗 |

    3. 产品特点和优势


    - 高密度集成:集成40对差分信号线和每侧3个实用接触点,提高空间利用率。
    - 高效传输:最小100Ω差分阻抗的信号线确保高速数据传输的可靠性。
    - 多用途接触点:提供多种接触点布局(信号、信号接地和实用),满足不同的应用场景需求。
    - 优良的材料选择:铜合金和磷青铜材料保证了长期的稳定性和可靠性。
    - 环境适应性强:能在宽温度范围内稳定工作,适用于严苛的工作环境。

    4. 应用案例和使用建议


    - 高速信号传输:在高速数据传输系统中,如服务器和网络交换机中,该连接器可以实现可靠的数据传输。
    - 工业自动化:在工业控制系统中,该连接器可提供高效的数据管理和信号控制。
    - 使用建议:确保信号线和接地线的正确配对,以保持最佳的阻抗匹配。定期检查接触点的磨损情况,以确保良好的电气连接。

    5. 兼容性和支持


    - 兼容性:该连接器设计灵活,适用于多种尺寸的印刷电路板(PCB)。具体尺寸可根据客户要求进行调整。
    - 支持和服务:TE Connectivity公司提供全面的技术支持和售后服务,包括安装指导和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | : | : |
    | 信号传输不稳定 | 检查接触点是否有氧化或损坏,重新清洁或更换接触点。 |
    | 热稳定性差 | 确保连接器的工作温度不超过其额定温度范围。 |
    | 信号干扰 | 检查信号线和接地线是否正确配对,避免信号干扰。 |

    7. 总结和推荐


    综上所述,Z-DOK+适配板连接器凭借其高密度集成、高效传输、优良材料选择和多用途接触点等特点,在高速信号传输和工业自动化领域表现出色。对于需要高可靠性和高性能的应用场景,我们强烈推荐使用这款连接器。

6367555-2参数

参数
长*宽*高 79mm(长度)*27.96mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

6367555-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6367555-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 6367555-2 6367555-2数据手册

6367555-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1080+ ¥ 318.6261
10800+ ¥ 313.1795
库存: 108000
起订量: 1080 增量: 108
交货地:
最小起订量为:1080
合计: ¥ 344116.18
