首页  >  产品百科  >  EV250-2B

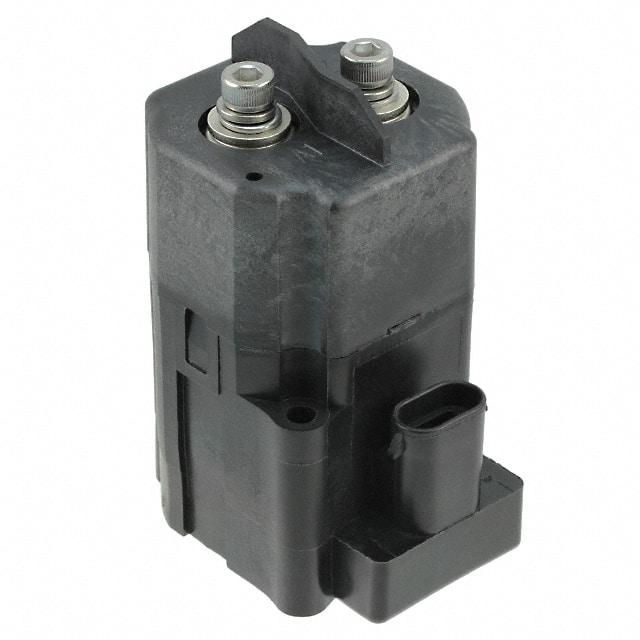

EV250-2B

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 15ms 18ms 1.8KV(Max) 24V SPST-NO(DM)(1 Form X) 300mΩ 110mA 1.8kV@DC 底座安装,螺纹安装,铰轴安装 69.85mm*57.15mm*88.9mm
供应商型号: Q-EV250-2B
供应商: 云汉优选
标准整包数: 2
TE CONNECTIVITY 信号继电器 EV250-2B

EV250-2B概述

    EV250-2B 高压接触器技术手册

    产品简介


    EV250-2B 是一款高压直流接触器,专为需要高电流切换的应用而设计。该接触器的主要特点是具有高接触电流(400A)和宽电压范围(28–1800VDC)。它通常用于电力系统、工业自动化和轨道交通等领域,广泛应用于需要可靠、高效电力切换的场合。

    技术参数


    - 产品类型: 高压直流接触器
    - 配置类型: 单极单掷常开(1 Form X SPST-NO)
    - 额定接触电流: 400A
    - 线圈电压: 24VDC
    - 最大接触电压: 1800VDC
    - 额定接触电压: 28–1800VDC
    - 线圈电阻: 11.1Ω
    - 接触材料: 铜
    - 主端子连接类型: 螺丝端子
    - 线圈端子连接类型: 飞线接头
    - 机械安装方式: 面板安装
    - 操作/应用: 直流电开关

    产品特点和优势


    - 高可靠性: 能够承受高达400A的电流,适用于重负载应用。
    - 宽电压范围: 接触电压范围广,适应多种电压等级。
    - 耐用的铜质接触材料: 确保长期稳定运行。
    - 螺丝端子和飞线接头: 方便安装和连接。
    - 面板安装: 易于集成到各种设备中。

    应用案例和使用建议


    应用案例:
    - 在电力系统中用于开关控制,特别是在高功率应用中。
    - 工业自动化设备中作为电流保护装置的一部分。
    - 轨道交通车辆中用于电路控制和切换。
    使用建议:
    - 在使用前,请确保接触电压不超过其额定值(1800VDC),以避免过载损坏。
    - 定期检查和维护接触器,确保螺丝端子紧固且无氧化,以维持良好的电气连接。
    - 在高湿度或腐蚀环境中使用时,建议增加防护措施,如防潮剂或密封处理。

    兼容性和支持


    EV250-2B 可与其他电子元器件配合使用,如相关继电器和滤波器。制造商提供详尽的技术支持和售后服务,包括电话支持(+1 800 522 6752)和在线文档资源。

    常见问题与解决方案


    1. 问题: 接触器频繁跳闸。
    - 解决方案: 检查接触电压是否超过额定值,确认负载电流是否正常。
    2. 问题: 螺丝端子松动。
    - 解决方案: 使用适当的工具重新紧固螺丝端子,确保接触良好。
    3. 问题: 接触器不动作。
    - 解决方案: 检查线圈电压是否正常,确认控制信号是否正确传递。

    总结和推荐


    综上所述,EV250-2B 高压直流接触器是一款高性能、可靠的产品,适合多种高电流、高电压应用。其宽电压范围、高接触电流和易于安装的特点使其在市场上具备较强的竞争力。对于需要稳定电力切换的应用场景,强烈推荐使用 EV250-2B。
    如有任何疑问,可联系制造商获取更多技术支持。

EV250-2B参数

参数
线圈电阻 300mΩ
交流线圈电压 -
直流线圈电压 24V
线圈电流 110mA
触头外形 SPST-NO(DM)(1 Form X)
直流开关电压 1.8KV(Max)
运行时间 18ms
插入损耗 -
负载电流额定值 -
释放时间 15ms
最大开关电流 -
绝缘 -
交流开关电压 1.8kV@DC
长*宽*高 69.85mm*57.15mm*88.9mm
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

EV250-2B厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

EV250-2B数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY EV250-2B EV250-2B数据手册

EV250-2B封装设计

查看详情并下载
Symbol
Footprint
3D Model
