JMSCD-12XMS

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 7.5ms 4ms 1A 28V 12V DPDT(2 Form C) 850Ω 14.12mA 115V 通孔安装
供应商型号: Q-JMSCD-12XMS
供应商: 期货订购
标准整包数: 50
TE CONNECTIVITY 信号继电器 JMSCD-12XMS

JMSCD-12XMS概述


    产品简介

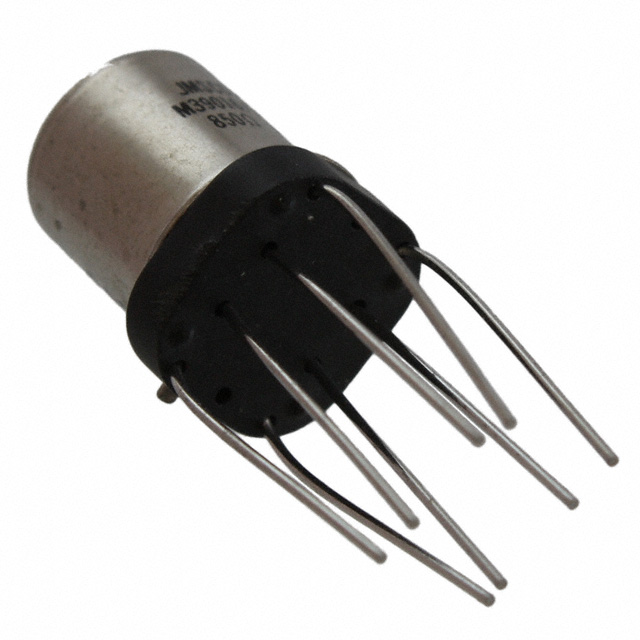

    产品名称:双极电磁保持继电器
    本产品属于CII低信号继电器系列,型号为MS、MSD、MSDD,封装于TO-5外壳内。该系列产品具备高可靠性,广泛应用于各种需要高稳定性与精确控制的场合,如电信、航空航天、医疗设备及自动化控制系统等。

    技术参数


    - 接触类型与配置:双极型(DPDT),2组常闭触点
    - 接触材料:金/铂/钯/银合金(镀金)
    - 接触电阻:
    - 使用前:最大100毫欧姆
    - 使用后:最大200毫欧姆
    - 额定电流:1.0A直流电阻性负载;250mA交流阻性负载(频率60Hz或400Hz)
    - 绝缘电阻:最小10,000兆欧,500Vdc测试电压
    - 耐压:接触间耐压500Vrms,60Hz
    - 机械寿命:1百万次操作
    - 线圈电压:5至48V直流电
    - 工作温度范围:-65°C至+125°C
    - 工作环境:具备高抗震和抗振动性能

    产品特点和优势


    1. 高抗震与抗振动:能够承受高达30G的振动及75G的冲击。
    2. 密封设计:采用全密封结构,确保长期稳定运行。
    3. 高性能开关:卓越的射频开关性能,适合对精度要求高的应用。
    4. 多种线圈电压选项:提供多样化的线圈电压选择,满足不同应用需求。

    应用案例和使用建议


    案例:本继电器适用于电信设备中的信号切换和电源管理,尤其是在温度变化较大的环境中。例如,在卫星通信系统中,由于温度极端,这种高可靠性继电器能确保系统的连续稳定运行。
    建议:在安装过程中,确保所有连接正确无误,特别是地脚连接,以保证良好的电气接触。在高温环境下使用时,注意散热设计,避免因过热而影响寿命。

    兼容性和支持


    - 兼容性:与各种标准接头和接口高度兼容。
    - 支持:制造商提供详尽的技术文档和专业服务团队支持,确保客户快速解决问题并获得技术支持。

    常见问题与解决方案


    1. 接触不良:
    - 原因:可能是由于灰尘或杂质积累导致的。
    - 解决办法:定期清洁接触点,确保无尘无污。

    2. 线圈不响应:
    - 原因:可能是因为线圈损坏或电压设置不当。
    - 解决办法:检查电压输入是否符合规范,必要时更换线圈组件。

    总结和推荐


    总体评价:该继电器产品在机械寿命、电气特性和环境适应性方面表现出色,特别适用于需要高可靠性的关键应用领域。它不仅能够应对恶劣的工作环境,还提供了多样化的设计选择和强大的技术支持。因此,强烈推荐使用此系列继电器产品。

JMSCD-12XMS参数

参数
最大开关电流 1A
线圈电流 14.12mA
交流线圈电压 -
直流开关电压 28V
绝缘 -
交流开关电压 115V
插入损耗 -
释放时间 7.5ms
线圈电阻 850Ω
直流线圈电压 12V
运行时间 4ms
触头外形 DPDT(2 Form C)
负载电流额定值 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

JMSCD-12XMS厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMSCD-12XMS数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMSCD-12XMS JMSCD-12XMS数据手册

JMSCD-12XMS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 86.85 ¥ 712.17
100+ $ 81.4125 ¥ 667.5825
250+ $ 73.05 ¥ 599.01
500+ $ 63.2125 ¥ 518.3425
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 35608.5
