1-84952-4

产品分类: FFC/FPC连接器
厂牌: TE CONNECTIVITY
产品描述: 焊盘 1mm 14pin 自然色 2.56mm FPC 1A 锡 底部 SMD,P=1mm,卧贴 贴片安装
供应商型号: 1-84952-4
供应商: 云汉优选
标准整包数: 1

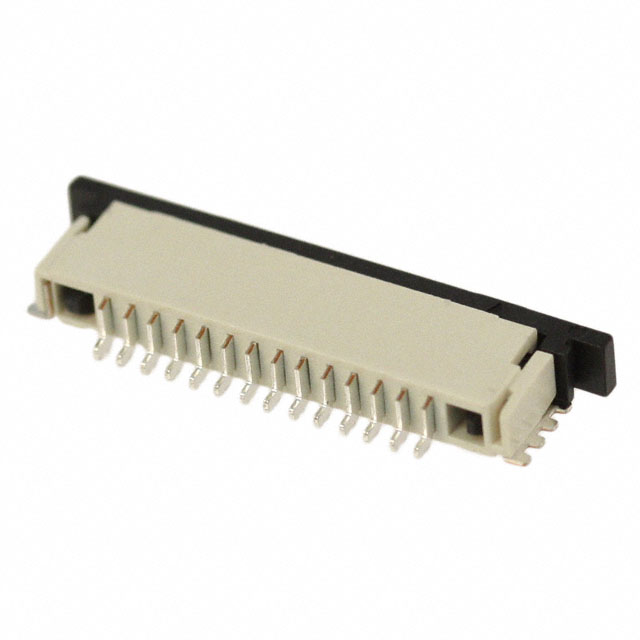

TE CONNECTIVITY FFC/FPC连接器 1-84952-4

1-84952-4概述

    零件号1-84952-4:零插入力(ZIF)FPC连接器技术手册

    产品简介


    零件号1-84952-4是一款专为柔性电路板(FPC)设计的零插入力(ZIF)连接器。它采用了表面贴装(SMT)方式,并具备直角安装的特点。这款连接器是柔性到板连接系统的一部分,能够支持灵活且可靠的电气连接。1-84952-4特别适用于要求高可靠性的电子设备,如消费电子产品、通信设备和工业控制装置等。

    技术参数


    | 参数名称 | 值 |

    | 中心线(间距) | 1 mm [.039 in] |
    | 接触布局 | 直线 |
    | 接触类型 | 插座 |
    | 插入力 | 零插入力(ZIF) |
    | 接触底面位置 | 底部 |
    | 载流能力 | 最大1A |
    | 操作电压 | 200 VAC |
    | 工作温度范围 | -40 – 85°C [-40 – 185°F] |
    | 连接器长度 | 21.92 mm [.863 in] |
    | 连接器高度 | 2.56 mm [.101 in] |
    | 连接器宽度 | 6.54 mm [.258 in] |
    | 支持焊接工艺能力 | 260°C回流焊 |

    产品特点和优势


    - 零插入力(ZIF)设计:极大地降低了插拔操作时的接触损伤风险,延长了连接器的使用寿命。
    - 直角安装:节省空间的设计使得连接器非常适合紧凑型设备的应用。
    - 高载流能力:最大可达1A,满足多种电流需求。
    - 宽温度适应范围:-40至85°C的工作温度范围确保了在各种环境下的稳定性。

    应用案例和使用建议


    该连接器常用于手机、平板电脑和其他便携式电子设备的内部连接。在设计阶段,应确保选择适合的柔性电缆厚度,以保证连接器的最佳性能。对于需要高密度连接的应用,可以考虑与其他相关连接器配套使用,如TE Part #1-1734248-4 和TE Part #1-84953-4。

    兼容性和支持


    零件号1-84952-4可与其他FPC和FFC电缆兼容,这些电缆通常用于数据传输。如有需要,用户可以联系制造商获取技术支持或帮助。

    常见问题与解决方案


    1. 问:连接器的接触电阻不稳定?
    - 答: 检查接触点是否有污物,必要时清洁后重新插入。
    2. 问:连接器温度异常升高?
    - 答: 确认使用的电流未超过最大额定值,并检查电路的散热设计是否充分。
    3. 问:无法实现零插入力效果?
    - 答: 确认连接器和插座均符合零插入力标准,并检查是否有任何物理障碍阻碍了正常操作。

    总结和推荐


    零件号1-84952-4以其独特的零插入力设计和高性能在同类产品中脱颖而出。其广泛的应用范围和易于集成的特点使其成为现代电子设备设计的理想选择。强烈推荐在要求高可靠性、紧凑设计及低成本的项目中使用该产品。

1-84952-4参数

参数
端接 焊盘
外壳颜色 自然色
针脚数 14pin
额定电流 1A
间距 1mm
连接器/触头类型 底部
触头镀层
扁平柔性类型 FPC
板上高度 2.56mm
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
