2-84982-6

产品分类: FFC/FPC连接器
厂牌: TE CONNECTIVITY
产品描述: 焊盘 1mm 26pin 米黄色 5.59mm FFC,FPC 1A 锡 底部 贴片安装 28mm(长度)*4.4mm(高度)
供应商型号: A101385TR-ND
供应商: Digi-Key
标准整包数: 800

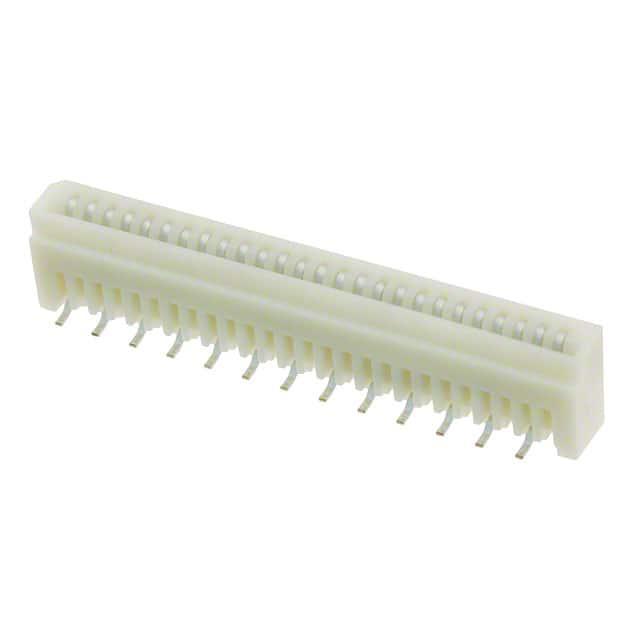

TE CONNECTIVITY FFC/FPC连接器 2-84982-6

2-84982-6概述


    产品简介


    产品类型:FPC连接器
    主要功能:用于柔性印刷电路(FPC)与PCB板之间的连接
    应用领域:广泛应用于移动设备、计算机、显示器、以及其他需要灵活连接解决方案的电子设备中

    技术参数


    - 接触区域镀层材料:锡
    - 终止方法到PCB:表面贴装
    - PCB安装方向:垂直
    - 对插保持方式:非ZIF
    - 中心线(间距):1 mm [0.039 in]
    - 工作电压:125 VAC
    - 额定电流:1 A
    - 操作温度范围:-20至85°C [-4至185°F]
    - 可接受柔性电缆厚度:0.3 mm [0.012 in]
    - 连接器长度:28 mm [1.102 in]
    - 连接器高度:5.6 mm [0.22 in]
    - 连接器宽度:4.4 mm [0.173 in]

    产品特点和优势


    - 高可靠性:采用单梁设计,确保长期稳定运行
    - 易于安装:表面贴装技术简化了装配过程
    - 宽泛的应用环境:工作温度范围从-20°C至85°C,适用于多种恶劣环境
    - 兼容性:与多种柔性扁平电缆(FFC)、柔性印刷电路(FPC)兼容

    应用案例和使用建议


    应用案例:
    - 移动设备内部连接:如手机、平板电脑、智能手表
    - 计算机显示器:连接主板与显示面板
    - 医疗设备:要求紧凑且稳定的连接解决方案
    使用建议:
    - 在组装时确保电缆与连接器完全对齐,以避免短路或接触不良
    - 注意操作温度范围,尽量避免长时间在极端环境下使用
    - 确保安装过程中的静电防护措施,避免静电损坏连接器

    兼容性和支持


    - 兼容性:与多种柔性扁平电缆和柔性印刷电路板兼容
    - 支持:通过电话+1 800 522 6752获取技术支持

    常见问题与解决方案


    1. 问题:连接器插拔次数有限,如何延长使用寿命?
    - 解决方案:确保每次插拔时都轻柔操作,避免过度用力,定期检查并清理连接器上的污垢和灰尘。
    2. 问题:连接器信号传输不稳定,如何排查?
    - 解决方案:检查电缆与连接器是否对齐,确认安装过程中是否有损坏。如果仍存在问题,联系技术支持进行进一步诊断。
    3. 问题:连接器外观损坏,能否更换?
    - 解决方案:可以联系供应商进行更换,但需确保采购正品配件。

    总结和推荐


    综合评估:
    - 主要优点:这款FPC连接器以其高可靠性、易于安装及宽泛的工作温度范围著称,能够满足多种复杂应用需求。
    - 适用性:对于需要高度灵活连接解决方案的电子产品,此款连接器是一个理想的选择。
    推荐:
    - 我们强烈推荐此款FPC连接器给那些寻求高效、可靠且易于安装的连接解决方案的电子设备制造商。无论是手机、平板电脑还是医疗设备,它都能提供出色的表现。

2-84982-6参数

参数
连接器/触头类型 底部
针脚数 26pin
额定电流 1A
触头镀层
板上高度 5.59mm
端接 焊盘
扁平柔性类型 FFC,FPC
外壳颜色 米黄色
间距 1mm
长*宽*高 28mm(长度)*4.4mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2-84982-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-84982-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY FFC/FPC连接器 TE CONNECTIVITY 2-84982-6 2-84982-6数据手册

2-84982-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
