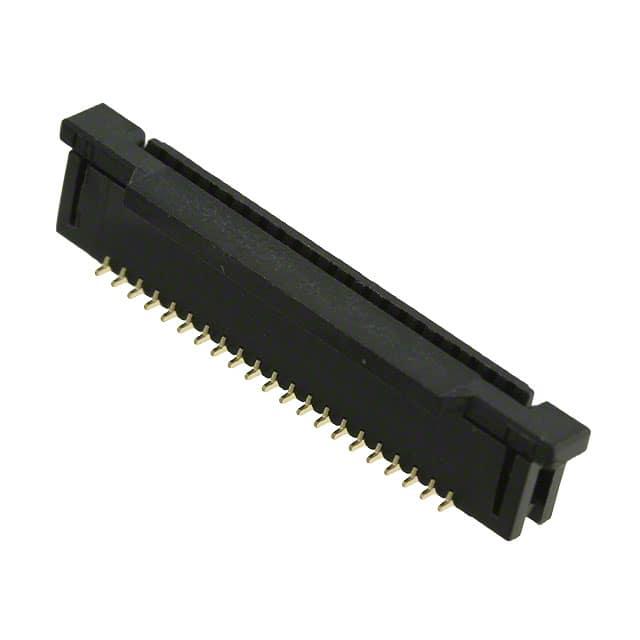

2-1734248-1

产品分类: FFC/FPC连接器
厂牌: TE CONNECTIVITY
产品描述: 焊盘 1mm 21pin 黑色 5.5mm FPC 1A 金 底部 贴片安装 28.4mm(长度)*3.9mm(高度)
供应商型号: N-2-1734248-1
供应商: 云汉优选
标准整包数: 1000
TE CONNECTIVITY FFC/FPC连接器 2-1734248-1

2-1734248-1概述

    # 电子元器件技术手册:2-1734248-1

    1. 产品简介


    2-1734248-1 是一款零插入力(Zero Insertion Force, ZIF)垂直表面贴装柔性印刷电路板(Flexible Printed Circuit, FPC)连接器。它具有高度可靠的接合性能,广泛应用于消费电子、通信设备和工业控制等领域。此连接器特别适合需要低插入力和高信号传输可靠性的场合。
    主要功能:
    - 支持柔性电路板的插入和固定。
    - 零插入力设计,确保接触稳定且降低磨损。
    - 高精度中心线设计,适合精密电子设备。
    应用领域:
    - 消费电子产品(如手机和平板电脑)
    - 通信设备(如路由器和交换机)
    - 工业控制设备(如自动化控制系统)

    2. 技术参数


    以下是产品的关键技术规格:
    | 参数类别 | 规格值 |

    | 中心线(Pitch) | 1 mm [0.039 in] |
    | 接触对数量 | 21 个 |
    | 接触电流(最大值) | 1 A |
    | 操作电压 | 125 VDC |
    | 使用温度范围 | -20 至 +85°C |
    | 插拔次数(典型值) | ≥5000 次 |
    | 尺寸 | 长度:28.4 mm [1.118 in]
    高度:7.7 mm [0.303 in]
    宽度:4.6 mm [0.181 in] |

    3. 产品特点和优势


    - 零插入力设计:减少插入和拔出时的机械应力,延长使用寿命。
    - 高精度中心线:实现精确对齐和稳定连接。
    - 材料选择:采用PA 9T塑料外壳和磷青铜接触件,确保耐用性和导电性能。
    - 高兼容性:支持多种柔性电缆厚度,满足多样化需求。

    4. 应用案例和使用建议


    应用案例
    - 智能手机内部连接:用于显示屏与主板之间的信号传输。
    - 工业机器人控制系统:实现多轴运动的精准控制。
    使用建议
    - 在高温环境下使用时,建议进行额外的热管理措施。
    - 插拔操作时,应避免过度用力,以免损坏连接器。

    5. 兼容性和支持


    - 兼容性:可与其他TE Connectivity标准FPC连接器无缝对接。
    - 技术支持:TE Connectivity提供全球技术支持服务,热线电话为+1 800 522 6752。
    - 合规性:符合欧盟RoHS、ELV及REACH法规要求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保正确对齐并施加适当压力 |
    | 连接不稳定 | 检查是否有异物或脏污影响 |
    | 导电性能下降 | 更换连接器或清洁接触区域 |

    7. 总结和推荐


    综合评估
    2-1734248-1是一款高性能的FPC连接器,以其零插入力设计、高精度中心线和良好的耐用性脱颖而出。它非常适合需要高可靠性连接的应用场景,是许多电子设备的理想选择。
    推荐使用
    强烈推荐在消费电子、通信设备和工业控制领域中使用这款连接器。其优异的性能和兼容性使其成为同类产品中的佼佼者。如果您需要更多详细信息或技术支持,请联系TE Connectivity官方渠道。

2-1734248-1参数

参数
连接器/触头类型 底部
外壳颜色 黑色
额定电流 1A
针脚数 21pin
触头镀层
端接 焊盘
板上高度 5.5mm
间距 1mm
扁平柔性类型 FPC
长*宽*高 28.4mm(长度)*3.9mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2-1734248-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1734248-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY FFC/FPC连接器 TE CONNECTIVITY 2-1734248-1 2-1734248-1数据手册

2-1734248-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.689 ¥ 5.8565
2000+ $ 0.6592 ¥ 5.6032
库存: 5000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 5856.5
直接购买
加入购物车
