首页  >  产品百科  >  1-2213936-2

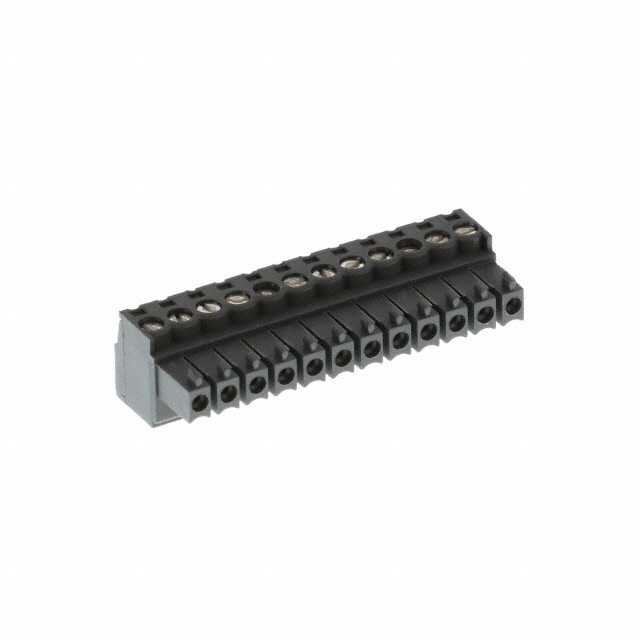

1-2213936-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 3.5mm间距12p插拔式接线端子 插头, TB系列, 300 V 交流, 螺钉拧紧, 黑色
供应商型号: U-1-2213936-2
供应商: 云汉优选
标准整包数: 50
TE CONNECTIVITY 接线座- 接头/插头和插口 1-2213936-2

1-2213936-2概述

    TE Connectivity BUCHANAN WireMate Connector Surface Mount TB Series 技术手册

    产品简介


    TE Connectivity(TE)的BUCHANAN WireMate连接器表面贴装系列是一种两件式插拔式连接器解决方案,专为希望从波峰焊接转换到表面贴装工艺的客户设计。新系列包括垂直和直角配置的表面贴装插座和插头,从2至12极。表面贴装插座是TE众多产品之一,帮助客户实现全表面贴装加工的印刷电路板。

    技术参数


    电气参数
    - 电流/电压额定值:3.5mm间距,2至12位置:8A@300VAC;5.0mm间距,2至9位置:15A@300VAC;5.0mm间距,10至12位置:10A@300VAC
    - 冲击耐压:2500VAC
    机械参数
    - 导线规格:3.5mm间距,30至16AWG;5.0mm间距,26至12AWG
    - 螺钉扭矩:4.5英寸·磅
    材料
    - 外壳:热塑性塑料,黑色(UL 94 V-0)
    - 接触点:铜合金,镀锡

    产品特点和优势


    - 表面贴装插座:允许简单回流焊接,提高PCB组装速度。
    - 固定功能:确保可靠的PCB安装。
    - 多种角度的电线入口:提供90°、180°和270°角度的电线入口。

    应用案例和使用建议


    应用领域
    - HVAC设备及控制
    - 工业控制系统
    - 安全系统
    - 工业照明解决方案
    - 电梯/自动扶梯
    使用建议
    在选择合适的连接器时,根据具体应用需求确定导线规格和电线入口角度。对于工业控制系统,建议使用高电流/电压额定值的连接器以确保稳定性和可靠性。

    兼容性和支持


    - 该系列连接器能够与指定的插座和插头型号匹配。
    - 厂商提供了广泛的客户支持和维护服务,可通过官方联系方式获得帮助。

    常见问题与解决方案


    问题1:如何安装连接器?
    解决方案:确保正确选择插座和插头型号,并按照手册中的指导步骤进行安装。
    问题2:如何确认连接器是否安装正确?
    解决方案:检查连接器是否稳固安装,并使用测试仪器验证电气连接的完整性。
    问题3:如何处理长时间使用后接触不良的情况?
    解决方案:检查接触点是否有腐蚀或损坏,如有必要,请更换新的连接器。

    总结和推荐


    总体而言,TE Connectivity的BUCHANAN WireMate连接器表面贴装TB系列具有高度灵活性和可靠的性能,适用于各种工业应用。其表面贴装技术和多种电线入口角度使得它在众多工业环境中表现优异。强烈推荐此款产品用于需要高性能和可靠性的场合。
    通过综合评估,该产品的主要优点包括简单高效的回流焊接过程、稳固的PCB安装和广泛的应用领域。鉴于其出色的性能和稳定性,我们非常推荐此产品给需要高性能连接器的工业用户。

1-2213936-2参数

参数
长*宽*高 42mm*8.9mm*11mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

1-2213936-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-2213936-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 1-2213936-2 1-2213936-2数据手册

1-2213936-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
