2-1969572-8

产品分类: 卡边缘连接器 - 其他
厂牌: TE CONNECTIVITY

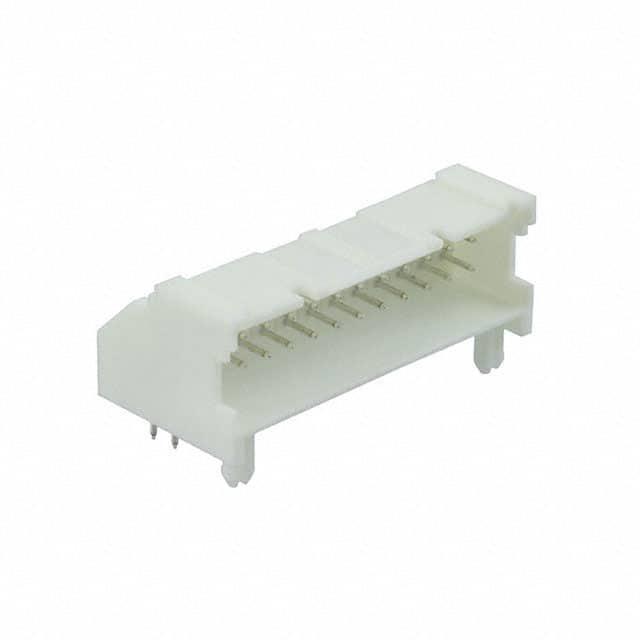

产品描述: Conn Shrouded Header HDR 28 POS 2.5mm Solder RA Thru-Hole Tray
供应商型号: Q-2-1969572-8
供应商: 期货订购
标准整包数: 4620
TE CONNECTIVITY 卡边缘连接器 - 其他 2-1969572-8

2-1969572-8概述

    Economy Power 2.5 Connectors:紧凑型电源连接解决方案

    产品简介


    Economy Power 2.5(EP 2.5)连接器是单排或双排压接连接系统。其中心线间距为2.5毫米(0.098英寸),非常紧凑,适用于空间受限的应用场合。EP 2.5连接器提供了丰富的连接解决方案,包括垂直和直角头、选配的TPA保位器、线对线和线对板选项,以及符合Glow Wire Test和UL 94 V-0标准的不同树脂材料。这些特性使得EP 2.5连接器成为家用电器、暖通空调及工业机械的理想选择,尤其是在设计挑战和高密度印刷电路板方面。

    技术参数


    - 电压等级:250VAC
    - 电流等级:最大4.2A(单排)
    - 位置数量:
    - 单排:2至15个位置(线对线),2至20个位置(线对板)
    - 双排:8至40个位置,所有类型
    - 导线尺寸:0.13至0.56平方毫米(26至20 AWG)
    - 中心线间距:2.5毫米(0.098英寸)
    - 工作温度范围:-55°C至105°C
    - 包装:支持自动化板组装
    - 材料:
    - 外壳:UL 94 V-0级尼龙(头部采用UL 94 V-0级PBT)
    - 接触件:镀锡铜合金
    - 颜色选项:可按需提供
    - 阻燃材料和UL 94 V-0选项可选

    产品特点和优势


    - 独特的防脱落卡口锁:确保连接稳固。
    - 极化插槽:防止错误连接。
    - 不对称终端:只能一种方式插入外壳,避免误操作。
    - 标准或低插入力(LIF)端子:降低插拔难度,提高生产效率。
    - 抗磨接触润滑剂:延长使用寿命。
    - 广泛配置:提供多种单行和双行垂直和直角头选择,满足各种设计需求。

    应用案例和使用建议


    EP 2.5连接器适用于各种高密度板设计,例如家庭电器和工业机械。例如,在空调压缩机控制电路中,EP 2.5连接器可以实现可靠的电力传输和信号传输。在实际应用中,用户应注意正确的终端插入方向,并确保使用合适的工具进行安装。在处理高密度线路时,应优先考虑使用自动化装配线以提高生产效率和产品质量。

    兼容性和支持


    EP 2.5连接器与其他同类产品兼容,便于简单替换。TE Connectivity还提供多种型号和颜色选项,并且提供技术支持服务,帮助用户解决安装过程中可能遇到的技术问题。TE Connectivity的技术支持热线为用户提供即时援助,覆盖全球多个国家和地区。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决方案:检查卡口锁是否正确锁定,确认极化插槽方向正确。
    2. 无法插入终端:
    - 解决方案:检查终端是否符合导线尺寸要求,确认插入方向正确。
    3. 电气连接不良:
    - 解决方案:检查连接器接触件是否干净无损,确保安装牢固。

    总结和推荐


    Economy Power 2.5连接器凭借其紧凑的设计、稳定的连接性能和广泛的适用性,在高密度电路板设计中表现出色。其卓越的机械特性和可靠的电气性能使其成为家电、工业设备和其他高密度板设计的理想选择。强烈推荐在需要高密度布线和可靠电力传输的应用场景中使用这款连接器。

2-1969572-8参数

参数
长*宽*高 37.89mm(长度)*10.17mm(高度)
安装方式 通孔安装
零件状态 在售

2-1969572-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1969572-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 其他 TE CONNECTIVITY 2-1969572-8 2-1969572-8数据手册

2-1969572-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
