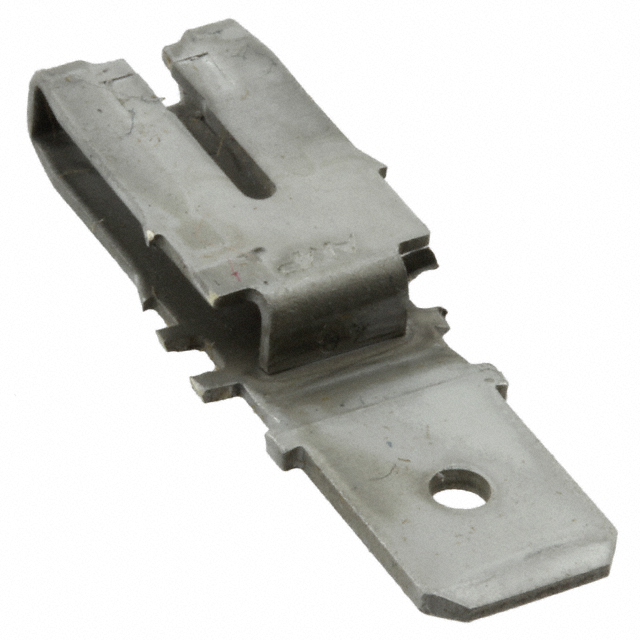

63459-3

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY
产品描述: Tab Terminal 15-16AWG Brass Tab 24.18mm Tin T/R
供应商型号: N-63459-3
供应商: 云汉优选
标准整包数: 5000
TE CONNECTIVITY 端子 - 磁线端子 63459-3

63459-3概述

    MAG-MATE 磁线终端:技术手册与分析

    1. 产品简介


    MAG-MATE是一款专为磁线设计的终端产品,属于Magnet Wire Terminals(磁线终端)系列。它的主要功能是提供一种可靠的连接方式,用于将16至15 AWG(美国线规)的磁线连接到电路板或其他设备上。这些终端广泛应用于汽车、工业自动化、通信系统等领域,确保了稳定的电气连接和良好的信号传输效果。

    2. 技术参数


    - 磁线尺寸:16 – 15 AWG
    - 兼容腔体尺寸:Size 4
    - 匹配触点厚度:0.8 mm(0.032 英寸)
    - 匹配触点宽度:6.35 mm(0.25 英寸)
    - 终端电镀材料:锡
    - 终端方向:直式
    - 绝缘选项:无绝缘
    - 插入孔:孔式
    - 尺寸:
    - 终端高度:12.83 mm(0.505 英寸)
    - 磁线尺寸:1.29 – 1.45 mm
    - 股料厚度(磁线侧):0.51 mm(0.02 英寸)
    - 产品长度:24.18 mm(0.952 英寸)

    3. 产品特点和优势


    MAG-MATE的主要优势在于其高效、可靠的连接能力。以下是其显著特点:
    - 可靠性高:采用优质的锡电镀,保证了长时间使用的稳定性。
    - 操作简单:使用绝缘位移连接(IDC),无需焊接即可完成安装。
    - 应用广泛:适用于多种材质的导线,如铝和铜。
    - 符合标准:严格遵守欧盟RoHS、ELV和REACH规定,确保环保合规。

    4. 应用案例和使用建议


    MAG-MATE广泛应用于汽车电子、自动化控制系统及通信设备等领域。例如,在汽车电池管理系统中,可以用于连接传感器与控制单元之间的线路。
    使用建议:
    - 在安装前确保电线已经清洁且无损伤。
    - 确保电线完全插入到终端内,以保证最佳连接效果。
    - 定期检查连接点是否有松动或氧化情况,及时进行维护。

    5. 兼容性和支持


    MAG-MATE与各种尺寸为4的腔体兼容,且具有广泛的电线兼容性。同时,制造商提供了技术支持服务,客户可以通过电话(+1 800 522 6752)获取帮助。此外,TE官网还提供了详尽的产品文档和技术资料,便于用户查阅。

    6. 常见问题与解决方案


    - 问题1:终端无法牢固固定在线材上。
    - 解决方案:确认电线已完全插入,并检查电线是否有损坏或腐蚀。

    - 问题2:终端在使用过程中出现过热现象。
    - 解决方案:确保电线尺寸符合要求,避免电流过大导致过热。

    7. 总结和推荐


    综上所述,MAG-MATE是一款性能优异、操作简便且环保合规的磁线终端产品。它具备广泛的应用场景和较强的可靠性,是许多电气和电子项目中的理想选择。因此,我们强烈推荐这一产品给需要高性能连接解决方案的专业人士。

63459-3参数

参数
长*宽*高 4mm(长度)*4mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

63459-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63459-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 磁线端子 TE CONNECTIVITY 63459-3 63459-3数据手册

63459-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1643 ¥ 1.3966
10000+ $ 0.1535 ¥ 1.3045
库存: 10000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 6983
