5-103974-1

厂牌: TE CONNECTIVITY
产品描述: 22-26 AWG Receptacle 2.54mm 1 2pin 2.54μm 锡 黑色 IDC 导线安装,自由悬挂,通孔安装
供应商型号: H-5-103974-1
供应商: Heilind
标准整包数: 110
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 5-103974-1

5-103974-1概述


    产品简介

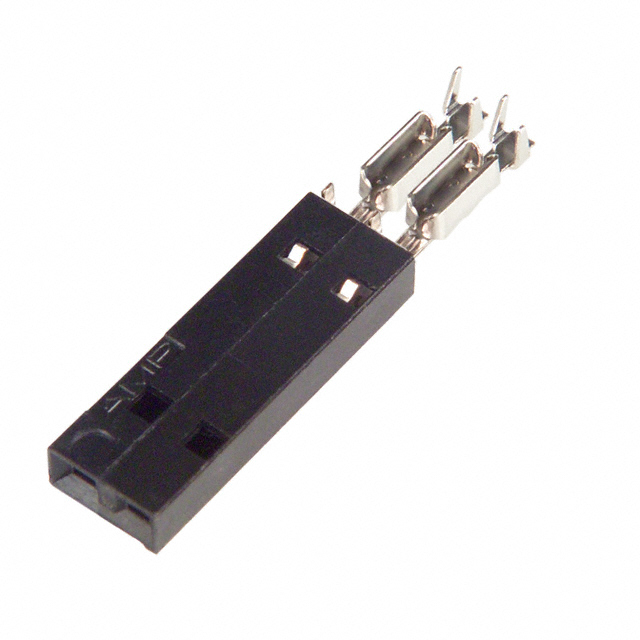

    本产品是一款由TE Connectivity制造的连接器组件(型号为5-103974-1),属于Wire-to-Board类型的连接器装配体,具有两个位置点和2.54毫米中心线间距。这款连接器被广泛应用于各种电子设备中,特别是那些需要可靠且高效的信号传输和电源连接的应用场景。

    技术参数


    - 中心线间距(Pitch): 2.54 mm [.1 in]
    - 位置数量: 2个
    - 连接器系统: Wire-to-Board
    - 连接器与外壳类型: 插座(Receptacle)
    - 连接器产品类型: 连接器组件(Connector Assembly)
    - 额定操作电压: 267 V
    - 接触电流额定值(最大): 3 A
    - 绝缘电阻: 5000 MΩ
    - 介电强度(最大): 600 VAC
    - 适用温度范围: -65°C 到 105°C [-85°F 到 221°F]

    产品特点和优势


    - 独特的插针布局: 1行2位设计,简化了布线过程,提高了组装效率。
    - 高接触电流能力: 最大接触电流达到3 A,适合于高功率电路。
    - 可靠的电气性能: 绝缘电阻高达5000 MΩ,介电强度达600 VAC,确保信号传输的稳定性。
    - 宽泛的工作温度范围: 可以在极端环境下稳定工作,适用于各类工业环境。
    - 方便安装和拆卸: 提供多种连接方式(如压接和绝缘剥离)来适应不同场合的需求。

    应用案例和使用建议


    该连接器常用于通信设备、计算机硬件、家用电器等领域。例如,在一个计算机主板上,此连接器可以用来连接外部电源或信号传输线路。此外,它也适用于需要频繁插拔连接的小型电子设备。建议在安装时仔细检查绝缘层直径和电线尺寸是否符合要求,以避免短路或其他电气故障。使用合适的工具进行压接和剥线操作可以提高安装质量和耐用性。

    兼容性和支持


    该连接器与其他TE Connectivity公司的标准连接器兼容。TE Connectivity提供详尽的技术支持,客户可以通过拨打1-800-522-6752获得帮助。此外,用户可以在TE官方网站找到更多的文档资料和配件信息。

    常见问题与解决方案


    1. Q: 接触电阻过高如何解决?
    - A: 检查并重新压接或剥线,确保电线与连接器接触良好。也可以尝试更换新的连接器组件。

    2. Q: 安装过程中接触不良怎么办?
    - A: 请确认安装是否按照技术手册中的步骤进行,确保连接器和电线的正确对齐。

    3. Q: 工作温度超出范围怎么办?
    - A: 考虑使用散热措施或将设备放置在适宜的环境中运行。

    总结和推荐


    总的来说,这款连接器以其高接触电流能力、可靠的电气性能和宽泛的工作温度范围在市场上具有较强的竞争力。对于那些需要高度可靠和高效信号传输和电源连接的应用场景,它是理想的选择。综上所述,我们强烈推荐这款产品给追求高质量连接解决方案的用户。

5-103974-1参数

参数
排数 1
触头镀层
类型 Receptacle
触头镀层厚度 2.54μm
电缆端接 IDC
间距 2.54mm
针脚数 2pin
颜色 黑色
线规 22-26 AWG
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

5-103974-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103974-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 5-103974-1 5-103974-1数据手册

5-103974-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
