V23079G2008B301

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 4ms 2A 220V 3V DPDT(2 Form C) 64Ω 46.7mA 250V SMD 贴片安装,黏合安装
供应商型号: 655-5-1393789-4
供应商: Mouser
标准整包数: 1

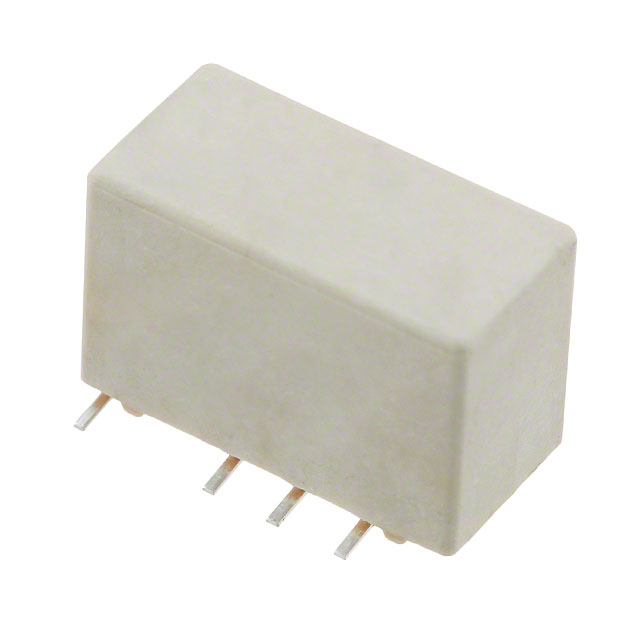

TE CONNECTIVITY 信号继电器 V23079G2008B301

V23079G2008B301概述

    AXICOM 信号继电器 P2 Relay V23079 技术手册

    产品简介


    AXICOM P2 Relay V23079 是一款标准电信继电器,适用于铃流和测试接入。其主要特点为:
    - 尺寸小巧:15x7.5mm(0.590x0.295英寸)
    - 大切换电流:最大切换电流可达5A
    - 双转换触点:具备两个双叉触点,提供高可靠性
    - 低功耗:具有高灵敏度,工作电压低至140mW/70mW
    - 防浸清洗:可进行浸液清洗,适用于多种复杂环境

    技术参数


    以下是AXICOM P2 Relay V23079 的主要技术规格:
    - 接触配置:2个双转换触点
    - 最大切换电压:220VDC,250VAC
    - 额定电流:2A
    - 极限连续电流(85°C):2A
    - 切换功率:60W,62.5VA
    - 接触材料:AgNi合金,金覆盖
    - 最小切换电压:100μV
    - 热电势:<10μV
    - 初始接触电阻:<50mΩ(10mA,20mV)
    - 操作频率(无负载):50次/秒
    - 典型操作时间:2ms,最大4ms
    - 复位时间(无并联二极管):2ms,最大4ms
    - 复位时间(并联二极管):4ms,最大6ms
    - 弹跳时间:典型1ms,最大3ms
    - 电气耐久性
    - 12V / 10mA:典型5×10^7 次
    - 6V / 100mA:典型1×10^7 次
    - 60V / 500mA:典型5×10^5 次
    - 30V / 1000mA:典型1×10^6 次
    - 30V / 2000mA:典型2×10^5 次
    - 绝缘数据
    - 初始介电强度:触点间1000Vrms,接触与线圈间1500Vrms,相邻触点间1000Vrms
    - 初始浪涌耐压:根据Telcordia TR-NWT-001089,触点间2000V,接触与线圈间2500V,相邻触点间2500V
    - 初始绝缘电阻:>10^9Ω(500Vdc)
    - 线圈数据
    - 额定线圈电压范围:2至24VDC
    - 最大线圈温度:125°C
    - 热阻:<125K/W
    - 线圈版本:单稳态、双稳态、高介电版

    产品特点和优势


    AXICOM P2 Relay V23079 的关键优势包括:
    - 低功耗设计:仅需140mW/70mW的工作电压,适合低功耗应用
    - 紧凑型尺寸:仅15x7.5mm的体积,节省空间,易于集成
    - 高可靠性:双转换触点设计确保高可靠性和长寿命
    - 环境适应性强:具备高防水等级,能够在各种恶劣环境下工作

    应用案例和使用建议


    AXICOM P2 Relay V23079 主要应用于以下几个领域:
    - 通信设备:如线路卡应用(铃流和测试接入)
    - 办公设备:如PABX系统、语音交换机
    - 工业控制:测量和控制设备
    - 汽车应用:如CAN总线、无钥匙进入系统
    - 医疗设备:用于控制电路
    - 消费电子产品:如机顶盒、音响设备
    使用建议:
    - 在选择线圈电压时,应考虑具体的应用需求,确保电压在可靠操作范围内
    - 对于高温环境下的应用,需要确保设备散热良好,避免超过最大线圈温度

    兼容性和支持


    - 认证:通过UL 508、UL 60950、IEC/EN 60950认证
    - 终端类型:通孔焊(THT)、表面贴装(SMT)
    - 包装:通孔焊为2000个/盒,SMT为2000或2500个/卷
    - TE Connectivity 提供技术支持和维护服务

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器不工作 | 检查线圈电压是否在正常范围内 |
    | 触点磨损严重 | 更换新继电器或增加外部保护措施 |
    | 发热量过高 | 改善散热条件,确保通风 |

    总结和推荐


    AXICOM P2 Relay V23079 是一款集高可靠性、低功耗和紧凑设计于一体的电信继电器。它的多功能和广泛的适用范围使其成为通信设备、汽车系统和消费电子产品中的理想选择。强烈推荐给需要高性能继电器的设计工程师和技术采购人员。

V23079G2008B301参数

参数
直流线圈电压 3V
交流开关电压 250V
触头外形 DPDT(2 Form C)
负载电流额定值 -
线圈电流 46.7mA
直流开关电压 220V
插入损耗 -
交流线圈电压 -
线圈电阻 64Ω
释放时间 4ms
绝缘 -
运行时间 4ms
最大开关电流 2A
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

V23079G2008B301厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23079G2008B301数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23079G2008B301 V23079G2008B301数据手册

V23079G2008B301封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1625 ¥ 29.3954
10+ $ 2.852 ¥ 25.3568
25+ $ 2.464 ¥ 22.9029
100+ $ 2.2572 ¥ 20.9806
250+ $ 2.0736 ¥ 19.2741
500+ $ 1.7388 ¥ 16.1622
1000+ $ 1.6275 ¥ 15.1276
2500+ $ 1.5645 ¥ 14.542
5000+ $ 1.5435 ¥ 14.3469
库存: 9795
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.39
直接购买
加入购物车
