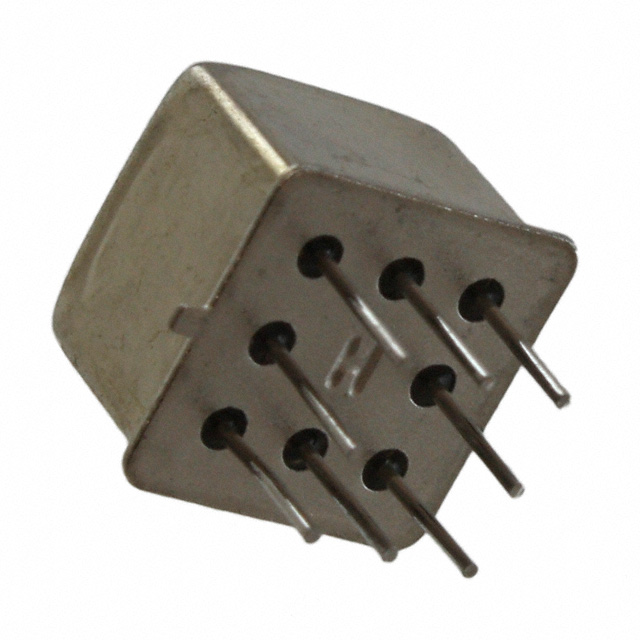

JMGAPD-26M

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 4ms 2ms 1A 28V(Nom) 26.5V DPDT(2 Form C) 1.56KΩ 17mA 28V@DC 通孔安装 9.5mm(长度)*6.35mm(高度)
供应商型号: JMGAPD-26M
供应商: Master
标准整包数: 1
TE CONNECTIVITY 信号继电器 JMGAPD-26M

JMGAPD-26M概述


    产品简介


    JMGAPD-26M是一款TO-5/.100网格继电器,属于Mil-Aero继电器系列。它主要用于需要高可靠性和恶劣环境下工作的应用场景。其主要功能包括:实现电路的开闭控制、提高系统稳定性和可靠性,广泛应用于航空航天、军事电子、通信设备和工业自动化等领域。

    技术参数


    - 接触配置:2 Form C DPDT-CO(双极双掷)
    - 输入电压:26.5VDC
    - 线圈电压额定值:26.5VDC
    - 线圈电阻:1560Ω
    - 线圈功率额定值:0.45W
    - 接触电流额定值:1A
    - 接触切换电压(最大):28VDC
    - 操作温度范围:-65°C至125°C
    - 振动抗性:30G(10-3000Hz)
    - 冲击抗性:75G(6ms)

    产品特点和优势


    JMGAPD-26M具有以下几个显著特点和优势:
    - 高可靠性:能够承受极端环境下的振动和冲击。
    - 宽温范围:能够在极端温度下正常工作。
    - 快速响应:具有优异的电学性能,能够在低功耗下实现快速开关。
    - 高安全性:内置的线圈保护二极管和抑制二极管确保了操作的安全性。

    应用案例和使用建议


    应用案例:
    JMGAPD-26M继电器广泛应用于航空航天和军事电子设备中,用于电路的保护和控制。例如,在卫星通信设备中,该继电器可以确保电路在高频率、强电磁干扰环境中稳定运行。
    使用建议:
    1. 在安装时注意散热设计,以保证在高温环境下也能正常工作。
    2. 使用前请检查所有电气连接是否牢固,避免松动导致接触不良。
    3. 定期进行电气性能检测,确保继电器长期稳定工作。

    兼容性和支持


    JMGAPD-26M继电器与TE公司的其他产品如RNF-100-1/16-0-SP、HFW1201K46、FCA-125-3701L等有良好的兼容性。此外,制造商提供了技术支持热线 +1 800 522 6752,以帮助客户解决任何技术问题。

    常见问题与解决方案


    问题1:继电器在高频率工作下出现异常跳变。
    - 解决方法:检查是否有外部电磁干扰,增加屏蔽措施或选择更高规格的型号。
    问题2:继电器在低温下无法正常工作。
    - 解决方法:确保在规定的温度范围内使用,并且保持适当的温控环境。

    总结和推荐


    总体而言,JMGAPD-26M是一款高性能、高可靠性的TO-5/.100网格继电器。其广泛的适用范围、优异的电气性能和强大的抗环境干扰能力使其成为航空航天和军事电子领域的理想选择。强烈推荐在对可靠性要求较高的场合使用此产品。

JMGAPD-26M参数

参数
绝缘 -
交流线圈电压 -
插入损耗 -
触头外形 DPDT(2 Form C)
交流开关电压 28V@DC
直流开关电压 28V(Nom)
线圈电阻 1.56KΩ
线圈电流 17mA
直流线圈电压 26.5V
释放时间 4ms
运行时间 2ms
负载电流额定值 -
最大开关电流 1A
长*宽*高 9.5mm(长度)*6.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

JMGAPD-26M厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMGAPD-26M数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMGAPD-26M JMGAPD-26M数据手册

JMGAPD-26M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 99.8876 ¥ 830.5242
5+ $ 93.6746 ¥ 778.8656
9+ $ 83.2948 ¥ 692.1955
18+ $ 80.6653 ¥ 660.5685
27+ $ 77.4898 ¥ 634.5639
36+ $ 77.4898 ¥ 634.5639
库存: 82
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 830.52
