63816-1

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY
产品描述: Tab Terminal 13-14AWG Brass Tab 24.8mm Tin Reel
供应商型号: W-63816-1
供应商: 云汉优选
标准整包数: 4000
TE CONNECTIVITY 端子 - 磁线端子 63816-1

63816-1概述


    产品简介

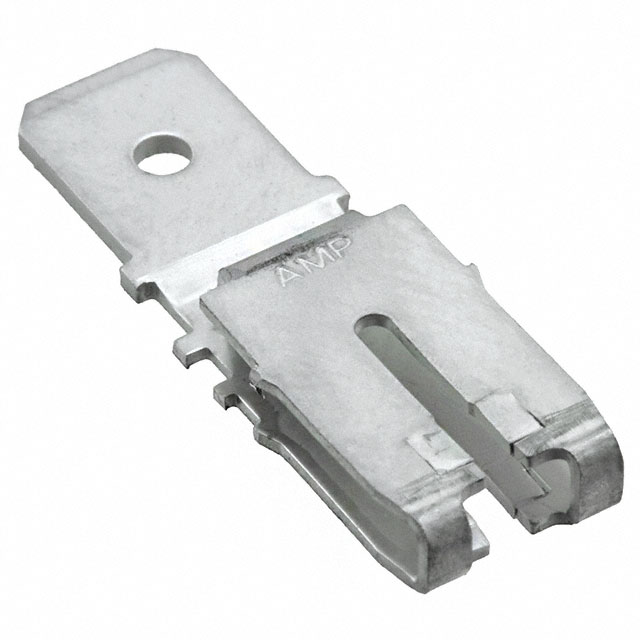

    MAG-MATE 500 铝线终端 是一种专为铝线设计的磁线终端产品。它属于铝线终端系列的一部分,型号为 63816-1。这种终端主要用于电子元件的连接和固定,广泛应用于电力传输、电机制造和电线连接等领域。其基本功能是将铝线可靠地固定在电路板或其他导电部件上,以确保电流的稳定传输。

    技术参数


    - 尺寸规格:
    - 终端高度:12.83 mm (.505 in)
    - 铝线尺寸:1.83 – 2.05 mm
    - 磁线尺寸:1.61 – 1.83 mm
    - 终端长度:24.18 mm (.952 in)
    - 材料规格:
    - 接合片宽度:6.35 mm (.25 in)
    - 接合片厚度:.8 mm (.031 in)
    - 端子镀层材料:锡
    - 终端方向:直式
    - 连接方式:
    - 绝缘选项:无绝缘
    - 端接方法:绝缘位移连接(IDC)
    - 包装规格:
    - 包装数量:4000个
    - 包装方式:卷盘、卷盘/纸箱

    产品特点和优势


    - 兼容性广:适用于多种铝线和铜线,提供广泛的兼容性。
    - 可靠性高:通过精确的设计和材料选择,确保长期稳定的电气性能。
    - 易于安装:采用绝缘位移连接(IDC)技术,简化安装过程,提高工作效率。
    - 环保材料:符合欧盟RoHS、ELV指令以及REACH标准,不含卤素,符合环保要求。

    应用案例和使用建议


    应用案例:
    该终端常用于电动机、发电机等设备的电线连接,确保可靠的电气连接。例如,在电力传输系统中,这些终端可确保铝线与电路板之间的稳固连接,避免因松动而引发的安全隐患。
    使用建议:
    - 在安装时,确保铝线和磁线正确插入接合片,以实现良好的电气接触。
    - 定期检查连接部位,确保没有腐蚀或氧化现象。
    - 在处理过程中,遵循安全操作规程,避免损坏终端部件。

    兼容性和支持


    兼容性:
    该产品可以与多种铝线和铜线兼容,适用于各种型号的电路板和导电部件。
    支持和服务:
    如果需要技术支持,可以通过拨打+1 800 522 6752联系制造商。制造商还提供了丰富的文档资源,包括产品图纸、CAD文件和数据表等,便于用户深入了解和使用该产品。

    常见问题与解决方案


    - 问题1:终端接触不良。
    解决方案:检查并确保铝线和磁线正确插入接合片,并且插入深度足够。

    - 问题2:终端腐蚀。
    解决方案:定期清洁连接部位,避免氧化或腐蚀。可以使用适当的防锈剂进行防护。

    - 问题3:无法正常进行IDC连接。
    解决方案:确认工具和设备处于良好状态,确保正确的安装力道,避免过度或不足的压力。

    总结和推荐


    综合评估:
    MAG-MATE 500 铝线终端凭借其出色的兼容性、可靠性和环保特性,成为市场上备受推崇的产品。其简单易用的安装方式和稳定的电气性能,使其在多种应用场合中表现出色。
    推荐意见:
    我们强烈推荐使用 MAG-MATE 500 铝线终端。无论是从性能还是性价比角度考虑,它都是您理想的电子元件选择。如果您需要可靠的铝线终端解决方案,MAG-MATE 500 是一个值得信赖的选择。

63816-1参数

参数
长*宽*高 4mm(长度)*4mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

63816-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

63816-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 磁线端子 TE CONNECTIVITY 63816-1 63816-1数据手册

63816-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
