9-146458-0

厂牌: TE CONNECTIVITY
产品描述: 焊盘 2.54mm 1 40pin 7.62mm 2.54μm 锡 黑色 通孔安装
供应商型号: 571-9-146458-0
供应商: Mouser
标准整包数: 1

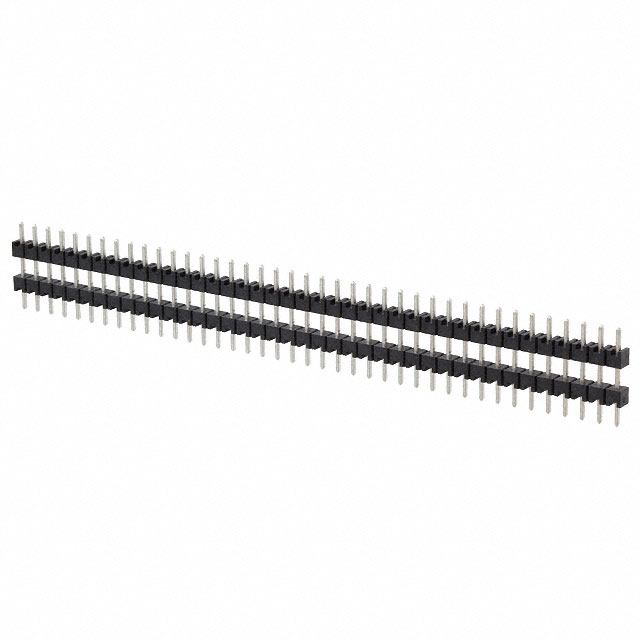

TE CONNECTIVITY 矩形连接器 - 板垫片/叠接器(板对板) 9-146458-0

9-146458-0概述

    电子元器件产品技术手册:垂直安装板对板连接器

    产品简介


    本产品是一款垂直安装的板对板连接器,型号为9-146458-0。该连接器属于AMPMODU系列,适用于印刷电路板(PCB)之间的信号传输。其主要特点是垂直安装设计,提供40个位置,中心线间距为2.54毫米。这款连接器采用锡镀层并通过通孔焊接固定,确保稳定的电气连接和高可靠性。

    技术参数


    - 连接器类型:板对板
    - 位置数量:40
    - 中心线间距:2.54毫米
    - 焊盘镀层材料:锡
    - 焊接方式:通过孔焊接
    - 电气特性:
    - 绝缘电阻:≥5000 MΩ
    - 最大接触电流:3A
    - 接触区域长度:2.79毫米
    - 接触区域厚度:2.54–5.08微米(100–200微英寸)
    - 机械特性:
    - 堆叠高度:7.62毫米
    - 推荐PCB厚度:1.4毫米
    - 操作温度范围:-65℃至125℃(-85℉至257℉)
    - 兼容标准:
    - CSA:LE7189
    - UL:E28476, UL 94V-0

    产品特点和优势


    - 垂直安装设计:便于空间紧凑的设计布局。
    - 高可靠性焊接:通过通孔焊接方式,保证长期稳定运行。
    - 宽广的操作温度范围:适用于各种严苛环境。
    - 多种兼容性:符合多项行业标准,确保与不同系统和设备的兼容性。

    应用案例和使用建议


    - 应用场景:广泛应用于通信设备、工业自动化控制、汽车电子等领域。
    - 使用建议:
    - 确保连接器焊接质量,避免虚焊和冷焊现象。
    - 在焊接前进行预热处理,避免因焊接温度过高导致损坏。
    - 定期检查连接器的磨损情况,及时更换受损部件。

    兼容性和支持


    - 兼容性:该连接器与AMPMODU系列的其他产品相兼容,可以灵活配置成多行多列结构。
    - 支持和服务:如需技术支持或售后服务,请拨打客服热线+1 800 522 6752。官方网站提供详尽的产品文档和3D模型下载,方便设计和生产环节的参考。

    常见问题与解决方案


    - 问题1:连接器焊点出现裂纹或脱落。
    - 解决方法:检查焊接工艺,确保焊料充分填充焊盘间隙,减少气泡产生。
    - 问题2:接触电阻偏大。
    - 解决方法:清洁接触面,去除氧化层,确保良好导电性。
    - 问题3:连接器外观变形。
    - 解决方法:检查运输过程中是否有外力作用,必要时重新装配或更换新件。

    总结和推荐


    综上所述,9-146458-0型垂直安装板对板连接器凭借其优秀的电气性能、广泛的工作温度范围以及广泛的兼容性,在众多应用场景中展现出卓越的表现。其合理的价格和完善的售后支持使其成为市场上极具竞争力的选择。强烈推荐给需要高性能、高可靠性的连接解决方案的工程师和采购人员。

9-146458-0参数

参数
端接 焊盘
排数 1
长度- 堆叠高度 7.62mm
针脚数 40pin
触头镀层 - 柱(配接)
触头镀层厚度 - 柱(配接) 2.54μm
颜色 黑色
间距 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

9-146458-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-146458-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 板垫片/叠接器(板对板) TE CONNECTIVITY 9-146458-0 9-146458-0数据手册

9-146458-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.121 ¥ 102.4225
10+ $ 9.2772 ¥ 78.3923
100+ $ 8.5644 ¥ 72.3692
250+ $ 8.316 ¥ 70.2702
500+ $ 8.295 ¥ 70.0928
1000+ $ 8.127 ¥ 68.6732
库存: 261
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 102.42
