350215RJT

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 15Ω ±5% 2W ±100ppm/℃ 2010 贴片安装 5mm*2.5mm*1.2mm
供应商型号: 3230469
供应商: 海外现货
标准整包数: 10

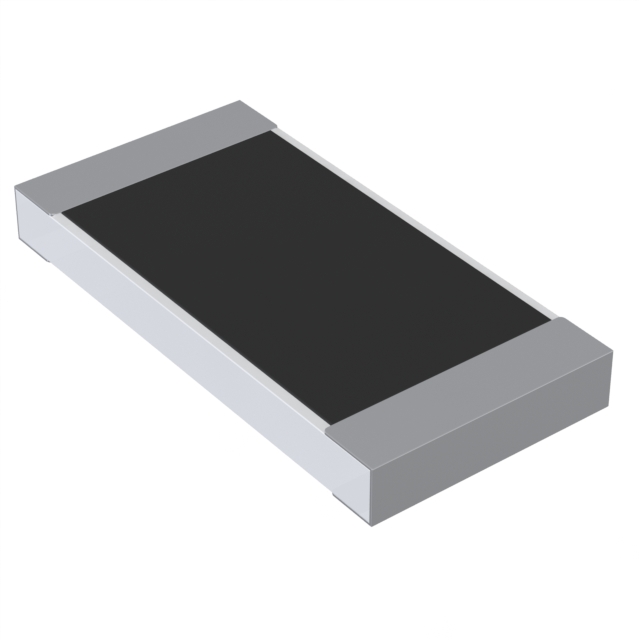

TE CONNECTIVITY 贴片电阻 350215RJT

350215RJT概述

    TE Connectivity 3502 系列 SMD 高功率电阻技术手册

    1. 产品简介


    TE Connectivity 推出了新的厚膜高功率电阻——3502 系列,该系列是其畅销产品 3522 系列的姐妹产品。这些电阻适用于大规模自动贴装,能够满足广泛的工业应用需求。这些电阻采用 7 英寸卷盘包装,每卷包含 2000 个组件。其终端镀层为无铅锡镍(matte Sn over Ni barrier)。

    2. 技术参数


    - 额定功率:在 70°C 下额定功率为 2W。
    - 阻值范围:1Ω 到 10MΩ。
    - 阻值容差:±1% 或 ±5%。
    - 温度系数:1Ω 至 10Ω 的温度系数为 ±100ppm/℃;10.1Ω 至 10MΩ 的温度系数为 ±100ppm/℃。
    - 最大工作电压:200V。
    - 最大过载电压:500V。
    - 绝缘耐压:500V。
    - 工作温度范围:-55°C 至 155°C。

    3. 产品特点和优势


    3502 系列高功率电阻具有以下特点和优势:
    - 高温适用性:能够在高达 155°C 的温度下工作,适用于高温环境。
    - 高可靠性:能够在恶劣环境下保持稳定的性能,如在湿度和温度循环条件下也能正常工作。
    - 高精度:阻值容差为 ±1% 或 ±5%,适合需要高精度的应用。
    - 易于自动贴装:适于自动化生产线,提高生产效率。
    - 良好的机械稳定性:通过严格的温度循环和湿度测试,确保长期稳定可靠。

    4. 应用案例和使用建议


    - 汽车电子:用于发动机控制单元(ECU)和电池管理系统(BMS)。
    - 工业控制:用于变频器和电源供应模块。
    - 通信设备:用于信号调节和滤波。
    使用建议:
    - 在使用前,请确保电阻的存储条件符合制造商的要求,避免在腐蚀性气体环境中存放。
    - 自动贴装时,需确保焊接温度和时间在指定范围内,以保证焊接质量和可靠性。
    - 在高湿度环境下使用时,需注意定期检查并采取防潮措施。

    5. 兼容性和支持


    3502 系列电阻与标准 SMD 生产线兼容,可以方便地集成到现有系统中。TE Connectivity 提供详尽的技术支持和维护服务,包括在线帮助和电话咨询。

    6. 常见问题与解决方案


    - 问题:如何正确识别电阻阻值?
    解答:电阻标识符遵循 E-96 或 E-24 系列规则。对于 E-96 系列,前三位数字表示阻值,第四位表示零的数量;对于 E-24 系列,前两位数字表示阻值,第三位表示零的数量。例如,1273 表示 127KΩ。
    - 问题:如何确认焊接质量?
    解答:焊接后需进行波峰焊和回流焊的耐热性测试,确保电阻的阻值变化不超过规定范围。焊接过程中应注意焊接温度和时间,确保焊接牢固且无虚焊。

    7. 总结和推荐


    3502 系列 SMD 高功率电阻在高温、高湿等严苛环境下仍能表现出色,具有高可靠性、高精度和易于自动化贴装的特点。鉴于其广泛的应用范围和卓越的性能,我们强烈推荐这一系列产品,尤其适用于汽车电子、工业控制和通信设备等领域。

350215RJT参数

参数
电阻值 15Ω
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 5mm*2.5mm*1.2mm
通用封装 2010
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

350215RJT厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

350215RJT数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 350215RJT 350215RJT数据手册

350215RJT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.5247
100+ ¥ 1.4074
500+ ¥ 1.3136
1000+ ¥ 1.3136
2000+ ¥ 1.2901
4000+ ¥ 1.2667
20000+ ¥ 1.2667
40000+ ¥ 1.2667
库存: 911
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 15.24
直接购买
加入购物车
