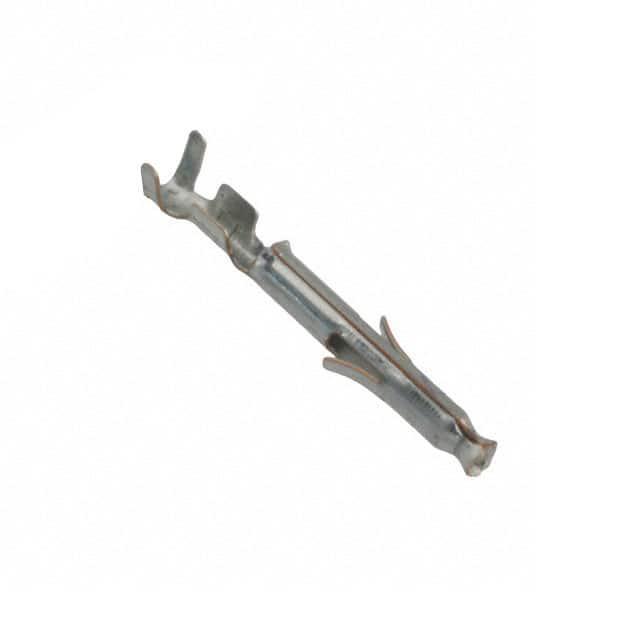

170366-4

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 母端子, Mini-Universal MATE-N-LOK系列, 最大0.9mm², 最小0.3mm²
供应商型号: N-170366-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 多用途触头 170366-4

170366-4概述


    产品简介


    本文介绍的产品是一款适用于高压和大电流应用的电子元器件——MATE-N-LOK系列的迷你型通用插座接触器(Socket Contact)。该产品主要类型为插座,能够承受高达600 VAC和600 VDC的工作电压,适用于22至18 AWG规格的导线。MATE-N-LOK插座接触器采用磷青铜作为接触基材,通过压接(Crimp)方式安装,特别适合用于电源相关应用。它广泛应用于各种需要高可靠性和稳定性的电路系统中,如工业自动化、汽车电子、通信设备等领域。

    技术参数


    - 操作电压: 600 VDC
    - 最大接触电流: 7 A
    - 适配导线规格: 22至18 AWG(0.3至0.89 mm²)
    - 接触基材: 磷青铜
    - 接触端子镀层材料: 预镀锡(Pre-Tin)
    - 接触端子镀层厚度: 0.8 μm(31.49 μin)
    - 接触端子镀层材料颜色: 哑光(Matte)
    - 连接方式: 直插式(Straight)
    - 绝缘支持: 无(Without)
    - 操作温度范围: -20至105°C(-4至221°F)
    - 兼容标准: CSA, UL

    产品特点和优势


    - 高可靠性: 采用磷青铜作为接触基材,能够确保长期使用的稳定性和可靠性。
    - 宽电压范围: 支持高达600 VAC和600 VDC的操作电压,适用于广泛的电气应用。
    - 适用性广: 适用于22至18 AWG规格的导线,适合多种工业设备的连接需求。
    - 环保认证: 符合欧盟RoHS和REACH标准,确保产品在使用过程中对环境友好。

    应用案例和使用建议


    MATE-N-LOK插座接触器常用于需要高可靠性连接的电源系统中。例如,在汽车电子系统中,它可以用于电池管理系统;在工业自动化设备中,它可以用于控制柜内部的各种电气连接。为了保证连接的可靠性,建议在安装前仔细检查导线规格和连接工具是否符合要求。此外,建议定期进行连接状态检查,以确保其长期的稳定运行。

    兼容性和支持


    MATE-N-LOK插座接触器设计时考虑到了广泛的兼容性。它支持与多种电缆和接线头的连接,并且与特定的接线盒和其他配件可以很好地配合使用。例如,可以通过选择相应的插头和盖帽来实现不同数量触点的应用。对于技术支持和服务,可以拨打+1 800 522 6752获取帮助。厂商还提供了详尽的技术文档和支持资料,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何确定该接触器适用于特定的导线规格?
    - A: 参考产品手册中的“电气特性”部分,确认接触器适用于22至18 AWG规格的导线。

    - Q: 安装过程中需要注意什么?
    - A: 确保使用正确的工具(如压接工具)进行安装,并按照厂商提供的安装说明进行操作,避免损坏接触器。

    总结和推荐


    综上所述,MATE-N-LOK系列的迷你型通用插座接触器是一款高度可靠、适用范围广的电子元器件。其高电压支持、广泛的适用性和良好的环境适应性使其在多个行业中得到广泛应用。此外,厂商提供的详尽支持和文档也为用户提供了极大的便利。因此,强烈推荐这款产品给需要高可靠性和广泛适用性的应用场合。

170366-4参数

参数
安装方式 压入式
零件状态 在售
包装方式 散装

170366-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

170366-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 170366-4 170366-4数据手册

170366-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1102 ¥ 0.937
2500+ $ 0.1061 ¥ 0.9018
4900+ $ 0.103 ¥ 0.8757
9700+ $ 0.101 ¥ 0.8583
库存: 23835
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 937
