JMACT-26XP

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 7.5ms 2ms 1A 28V 26.5V DPDT(2 Form C) 1.56KΩ 19.8mA 115V 通孔安装 9.4mm(长度)*7.11mm(高度)
供应商型号: N-JMACT-26XP
供应商: 云汉优选
标准整包数: 1

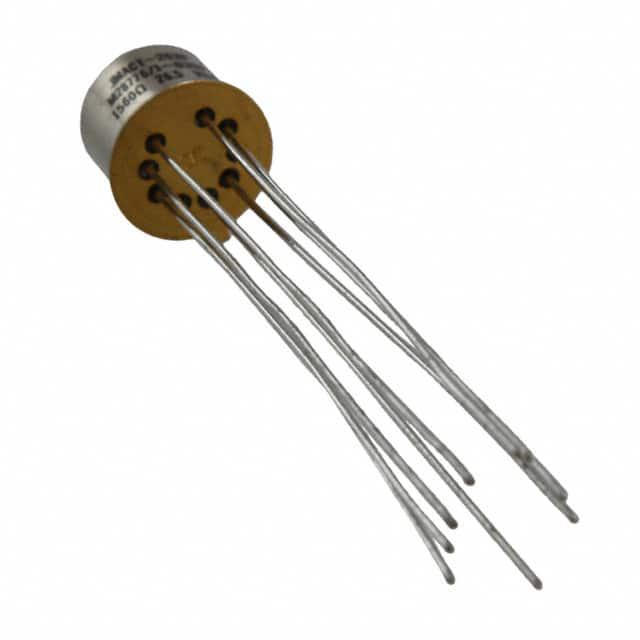

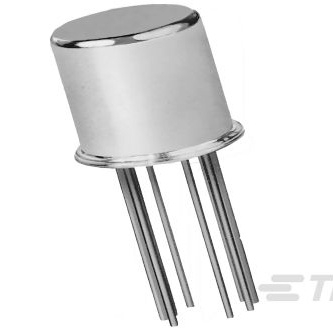

TE CONNECTIVITY 信号继电器 JMACT-26XP

JMACT-26XP概述

    JMACT-26XP 技术手册综述

    1. 产品简介


    JMACT-26XP 是一款专门设计用于高可靠性应用的双极继电器。该产品主要采用2 Form C DPDT-CO(双极,常开/常闭切换)接触排列方式,额定输入电压为26.5V直流电,线圈电压等级也为26.5V直流电,电阻值为1560Ω,功耗为0.45瓦特,封装形式为TO-5/.100格栅式继电器。该继电器被广泛应用于航空电子、军事电子设备以及其他需要高可靠性的电子系统中。

    2. 技术参数


    - 接触排列:2 Form C DPDT-CO
    - 输入电压:26.5V直流电
    - 线圈电压等级:26.5V直流电
    - 线圈电阻:1560Ω
    - 功耗:0.45瓦特
    - 接触电流等级:1安培
    - 额定温度范围:-65°C 至 125°C
    - 振动抵抗力:30G’s,频率范围10至3000Hz
    - 冲击抵抗力:75G’s,持续时间6毫秒
    - 线圈磁性系统:非极化,单稳态

    3. 产品特点和优势


    - 独特的双极结构:能够同时控制两个电路的开断,提供更广泛的开关功能。
    - 高可靠性:适用于极端的工作环境,如低至-65°C 和高达125°C 的温度范围。
    - 良好的振动和冲击抵抗能力:确保在恶劣环境下依然能够稳定工作。
    - 高安全性:配备有极性保护二极管和线圈抑制二极管,保证电气安全。

    4. 应用案例和使用建议


    JMACT-26XP 可以广泛应用于需要高可靠性控制的应用中,例如航空电子系统、卫星通信设备等。具体应用案例包括:
    - 航空电子系统中的电路控制
    - 军事通信设备中的信号开关
    - 高温环境下的工业控制系统
    使用建议:
    - 在安装过程中确保连接正确,避免反向电压造成的损害。
    - 定期检查线圈电阻值,以确保其正常工作。
    - 在极端环境下使用时,应考虑增加散热措施以延长使用寿命。

    5. 兼容性和支持


    - 兼容零件:
    - TE Part #044847-E
    - TE Part #3-1939756-6
    - TE Part #87215-7
    - TE Part #2226880-1
    - TE Part #2-1617073-1
    - TE Part #3-1617039-0
    - TE Part #1-1617122-5
    - TE Part #200821-1
    - TE Part #413985-1
    - TE Part #2-1617031-0
    - 厂商支持:
    - 技术支持电话:+1 800 522 6752
    - 通过TE官方网站获得详细文档和技术支持

    6. 常见问题与解决方案


    1. 问:继电器在高温下是否会失效?
    - 答:不会。JMACT-26XP 继电器设计工作温度范围为-65°C 至125°C,因此可以在极端高温环境下稳定工作。

    2. 问:如何判断继电器是否损坏?
    - 答:可以通过测量线圈电阻来判断。如果电阻值与标准不符,则可能已经损坏。
    3. 问:继电器在什么情况下需要更换?
    - 答:在超过使用温度范围、频繁冲击振动或超过电气特性限制的情况下,建议更换。

    7. 总结和推荐


    JMACT-26XP 继电器以其卓越的可靠性、广泛的温度适应性以及出色的抗震性成为高要求应用场合的理想选择。它不仅能够在极端环境下稳定工作,还能有效保障系统的安全性和稳定性。我们强烈推荐这款继电器用于需要高可靠性的关键应用中。如需更多技术支持,请访问TE官网或联系客服获取帮助。

JMACT-26XP参数

参数
绝缘 -
交流开关电压 115V
负载电流额定值 -
触头外形 DPDT(2 Form C)
线圈电阻 1.56KΩ
插入损耗 -
直流线圈电压 26.5V
直流开关电压 28V
运行时间 2ms
最大开关电流 1A
线圈电流 19.8mA
交流线圈电压 -
释放时间 7.5ms
长*宽*高 9.4mm(长度)*7.11mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

JMACT-26XP厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMACT-26XP数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMACT-26XP JMACT-26XP数据手册

JMACT-26XP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 159.4134 ¥ 1355.0139
2+ $ 152.234 ¥ 1293.989
4+ $ 148.1142 ¥ 1258.9707
7+ $ 145.4724 ¥ 1236.5154
20+ $ 132.243 ¥ 1124.0655
25+ $ 83.7522 ¥ 711.8937
库存: 40
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1355.01
