8-1393806-1

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 3ms 7.5ms 2A 150V 20V DPDT(2 Form C) 550Ω 36.3mA 125V 支架安装,通孔安装 19mm(长度)*35.5mm(高度)
供应商型号: N-8-1393806-1
供应商: 云汉优选
标准整包数: 1

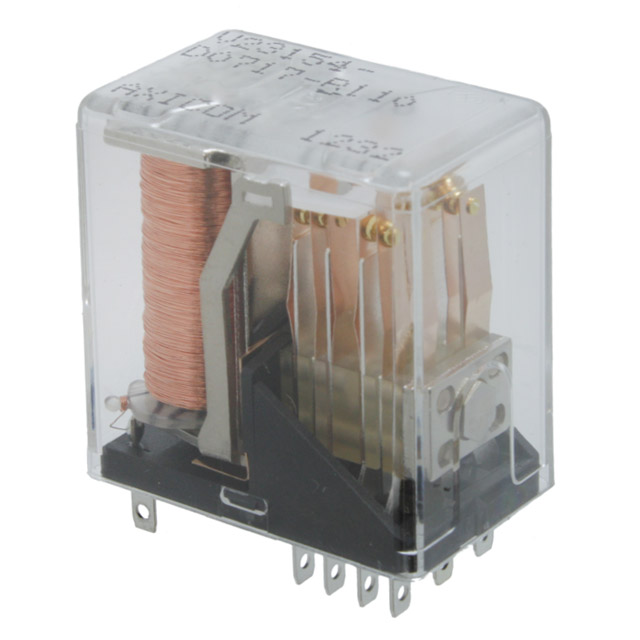

TE CONNECTIVITY 信号继电器 8-1393806-1

8-1393806-1概述

    信号继电器AXICOM

    产品简介


    信号继电器AXICOM是一款多用途、高度可靠的继电器,具有多种接触布置和材料选项以满足特定应用需求。AXICOM可以用于信号负载和电流高达5安培的应用。这款继电器提供了直流线圈,操作电压范围为1.5VDC至125VDC;交流、单稳态和双稳态线圈可根据要求提供。此外,还提供了插座以便于继电器的快速安装。

    技术参数


    - 接触数据:
    - 接触类型:单接触、双接触(叉形)
    - 接触材料:银、镀金
    - 最大切换电压:直流150V、36V;交流125V、30V
    - 额定电流:最大2A,瞬时电流可达5A
    - 切断容量:35到70瓦、50VA到500VA
    - 操作频率:最高50次/秒(空载)
    - 线圈数据:
    - 线圈电压范围:1.1V至125VDC
    - 最大线圈温度:100°C
    - 热阻:<50K/W
    - 功耗:典型800毫瓦
    - 绝缘数据:
    - 介电强度:500Vrms至1500Vrms不等
    - 绝缘电阻:>10^6Ω(500VDC)
    - 其他数据:
    - 工作环境:温度范围为-40°C至+70°C
    - 封装:带接地端,防尘保护IP30,密封保护IP67
    - 连接终端:焊锡式、插接式

    产品特点和优势


    AXICOM继电器的特色在于其多样的接触配置和可靠性。这些继电器适用于各种高安全要求的应用场合,例如测量控制设备、核电站控制设备和电信设备。银和镀金的接触材料确保了长久耐用的性能,而较高的绝缘电阻和介电强度进一步提升了安全性。

    应用案例和使用建议


    AXICOM继电器通常用于需要高可靠性的场合。例如,在核能发电厂,继电器需要在极端环境下保持稳定工作,而在测量控制设备中,继电器需要处理大量的电信号,保证系统安全。建议在设计阶段详细考虑所需的工作电压和电流,选择合适的型号,避免过载导致的安全风险。

    兼容性和支持


    AXICOM继电器可以与各种不同的设备和电路板配合使用,具备良好的兼容性。制造商TE Connectivity提供了详尽的产品支持文档和客户支持中心,涵盖材料合规性和RoHS标准等。此外,用户还可以根据具体应用场景选择合适的配件和安装方式。

    常见问题与解决方案


    - 问题1:如何判断继电器是否损坏?
    - 解决方案:使用万用表测量继电器的线圈电阻,正常情况下应在规定的范围内。如果电阻值超出规定范围,则说明线圈损坏。

    - 问题2:继电器接触不良怎么办?
    - 解决方案:检查继电器的连接线是否松动或氧化。如有必要,清洁接点并重新焊接。

    总结和推荐


    总体而言,AXICOM继电器在多方面表现出色,包括高可靠性、多样化的接触配置以及广泛的适用性。无论是核能设施还是电信设备,AXICOM都表现出了卓越的性能。鉴于其广泛的应用领域和技术优势,我们强烈推荐AXICOM继电器作为关键应用场合的选择。

8-1393806-1参数

参数
直流线圈电压 20V
释放时间 3ms
最大开关电流 2A
线圈电流 36.3mA
交流线圈电压 -
线圈电阻 550Ω
触头外形 DPDT(2 Form C)
交流开关电压 125V
直流开关电压 150V
负载电流额定值 -
插入损耗 -
运行时间 7.5ms
绝缘 -
长*宽*高 19mm(长度)*35.5mm(高度)
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 盒装,散装

8-1393806-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-1393806-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY 8-1393806-1 8-1393806-1数据手册

8-1393806-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
