JMSCD-26XP

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 7.5ms 4ms 1A 28V 26.5V DPDT(2 Form C) 3.3KΩ 8mA 115V 通孔安装 9.4mm(长度)*9.53mm(高度)
供应商型号: N-JMSCD-26XP
供应商: 云汉优选
标准整包数: 1

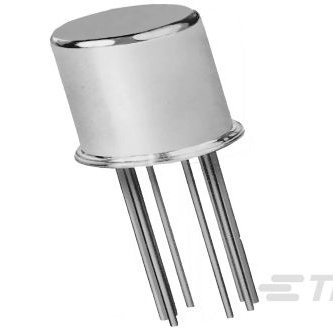

TE CONNECTIVITY 信号继电器 JMSCD-26XP

JMSCD-26XP概述

    JMSCD-26XP 技术手册摘要



    1. 产品简介



    JMSCD-26XP 是一种 TO-5/.100 格子继电器,设计用于满足军事和航空领域的高可靠性需求。该继电器采用双极、三组、双掷常闭(2 Form C DPDT-CO)接触排列方式,输入电压和线圈电压均为 26.5VDC,线圈电阻为 3300Ω,额定功率为 0.213W。适用于多种高可靠性电子设备中的信号切换和控制。


    2. 技术参数



    - 输入电压:26.5VDC
    - 线圈电压:26.5VDC
    - 线圈电阻:3300Ω
    - 线圈功率:0.213W
    - 接触电流:1A
    - 接触切换电压:28VDC
    - 振动抵抗:30G's,10 – 3000Hz
    - 冲击抵抗:75G's,6ms
    - 封装类型:全密封
    - 操作温度范围:-65°C 至 125°C
    - 连接类型:PCB 焊接
    - 终端配置:延长引脚


    3. 产品特点和优势



    - 全密封结构:提供优异的防水防尘保护,适用于极端环境。
    - 高振动和冲击抵抗:能够在严苛环境下保持稳定运行。
    - 双极三组双掷常闭设计:具备高可靠性和稳定性,适用于复杂电路控制。
    - 内置二极管:提供反向电压保护,延长使用寿命。


    4. 应用案例和使用建议



    - 应用案例:广泛应用于军事通信设备、航空电子系统、工业控制系统等需要高可靠性的环境中。
    - 使用建议:确保工作环境温度在 -65°C 至 125°C 范围内,选择合适的 PCB 焊接位置以保证良好的电气连接。


    5. 兼容性和支持



    - 兼容部件:
    - TE Part #6-103635-0
    - TE Part #2-111623-7
    - TE Part #925486-1
    - TE Part #305183
    - TE Part #T4041017031-000
    - TE Part #640456-2
    - TE Part #5106012-1
    - TE Part #5173279-3
    - TE Part #323008
    - TE Part #1658675-1
    - TE Part #3-1617028-5

    - 支持和服务:如需技术支持,请拨打 +1 800 522 6752。


    6. 常见问题与解决方案



    - Q: 如何检查继电器的工作状态?
    - A: 使用万用表测量继电器的输入电压和输出电压,确保它们在正常范围内。

    - Q: 继电器如何进行焊接安装?
    - A: 使用焊锡膏和烙铁,按照 PCB 的焊盘布局正确焊接继电器。

    - Q: 如何确保继电器在高振动环境下的稳定性?
    - A: 选择机械强度更高的连接器,并对电路板进行加固处理。


    7. 总结和推荐



    JMSCD-26XP 是一款高度可靠且多功能的 TO-5/.100 格子继电器,适用于各种高可靠性需求的应用场合。它具有优异的振动和冲击抵抗能力,能够在极端环境下保持稳定运行。强烈推荐给需要高可靠性、长寿命电子设备的设计工程师和制造商。该产品的卓越性能和广泛的兼容性使其成为市场上最具竞争力的选择之一。

JMSCD-26XP参数

参数
最大开关电流 1A
线圈电流 8mA
交流线圈电压 -
触头外形 DPDT(2 Form C)
释放时间 7.5ms
运行时间 4ms
负载电流额定值 -
插入损耗 -
绝缘 -
交流开关电压 115V
线圈电阻 3.3KΩ
直流开关电压 28V
直流线圈电压 26.5V
长*宽*高 9.4mm(长度)*9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

JMSCD-26XP厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMSCD-26XP数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMSCD-26XP JMSCD-26XP数据手册

JMSCD-26XP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 73.1824 ¥ 622.0504
4+ $ 69.8855 ¥ 594.0268
8+ $ 67.9932 ¥ 577.9422
15+ $ 66.7794 ¥ 567.6249
50+ $ 60.7104 ¥ 516.0384
库存: 93
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1244.1
