2342076-2

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: A145314-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 接线座- 接头/插头和插口 2342076-2

2342076-2概述


    产品简介

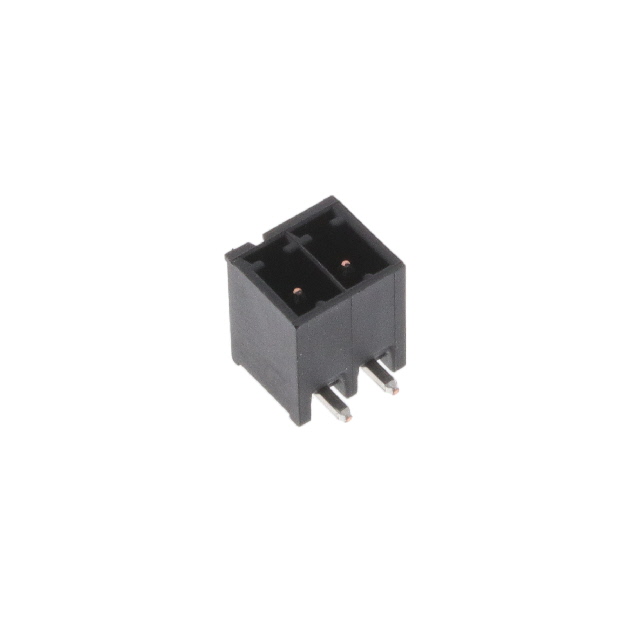

    本文介绍的是TE Connectivity(TE)的2342076-2型号终端块。这是一款用于印刷电路板(PCB)的插拔式端子排,具有两位置,中心线间距为3.5毫米。它适用于电源及信号电路的应用场景,广泛应用于工业自动化、电力系统、通信设备等领域。

    技术参数


    - 型号: 2342076-2
    - 类型: 终端块(Header)
    - 位置数: 2
    - 中心线间距 (Pitch): 3.5 mm (0.138 in)
    - 行数: 1
    - 操作电压: 300 VAC
    - 连接系统: 线对板(Wire-to-Board)
    - 接触材料: 铜镁合金基材,锡镀层
    - 接触电流额定值 (最大): 11 A
    - 焊点长度: 1.9 mm (0.075 in)
    - 焊接方法: 插孔焊
    - 安装方式: 板载安装
    - 温度范围: -40°C 到 105°C (-40°F 到 221°F)
    - 包装方式: 盒装
    - 合规认证: 符合RoHS、ELV、REACH等标准

    产品特点和优势


    2342076-2型号终端块具备以下特点和优势:
    1. 全包裹式接头(Fully Shrouded Header):确保可靠的电气连接和物理保护。
    2. 高工作电压:支持高达300 VAC的操作电压,适合多种高压应用场合。
    3. 良好的机械稳定性:采用高耐温聚酰胺材料,确保在高温环境下的稳定性能。
    4. 兼容多种焊接方法:支持插孔焊和回流焊,便于不同焊接工艺的应用。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统:如电机驱动器和传感器连接。
    - 通信设备:用于电信号传输线路的连接。
    - 电力系统:用于配电系统中的信号采集和控制。
    使用建议:
    - 在进行安装前,确保所有焊接点均处于干燥状态,以避免虚焊现象。
    - 选择合适的电缆截面积,根据具体电流需求合理设计布线。
    - 考虑使用配套的密封插头,以提高整体系统的防水防尘能力。

    兼容性和支持


    - 兼容性:该终端块与TE Connectivit的其他组件高度兼容,如SEALING PLUG、SINGLE WIRE SEAL、AMP SUPERSEAL 1.5MM CONNECTOR HOUSING等。
    - 支持:若需要技术支持,可以拨打TE的客服热线 +1 800 522 6752。更多详细信息可在TE官方网站上查询。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接不稳固 | 检查是否有异物或焊接不良,重新焊接或清洁接口 |
    | 端子发热 | 确认负载电流未超过额定值,检查散热条件 |
    | 无法正常通电 | 检查接线是否正确连接,确认焊接质量 |

    总结和推荐


    综合评估:
    - 优点:坚固耐用、兼容性强、操作简单、工作电压高且适用于各种复杂环境。
    - 缺点:相比某些小众品牌,价格可能稍高。
    综上所述,2342076-2型号终端块凭借其出色的性能和广泛的适用性,非常适合需要高可靠性连接的各类应用。我们强烈推荐在需要高电压、高电流的应用场合下选用此产品。

2342076-2参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

2342076-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2342076-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 2342076-2 2342076-2数据手册

2342076-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
