CPF0402B243KE1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 243KΩ ±0.1% 63mW ±25ppm/℃ 0402 贴片安装 1mm*500μm*500μm
供应商型号: 279-CPF0402B243KE1
供应商: Mouser
标准整包数: 1

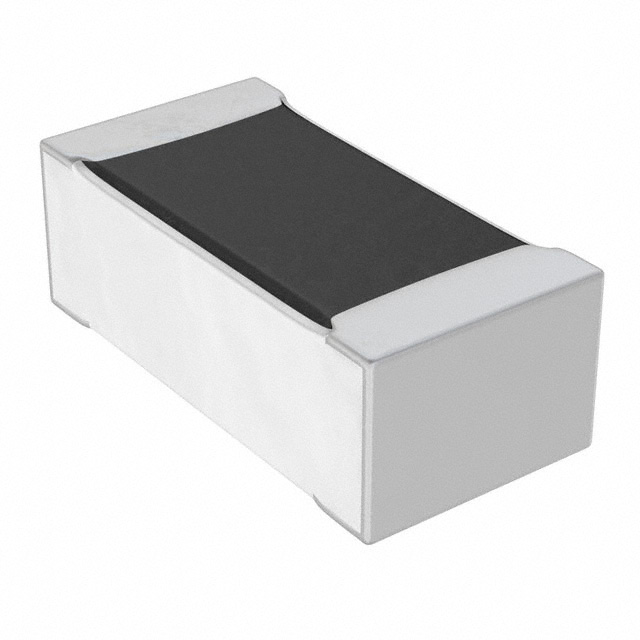

TE CONNECTIVITY 贴片电阻 CPF0402B243KE1

CPF0402B243KE1概述

    # CPF系列薄膜精密电阻技术手册

    产品简介


    CPF系列薄膜精密电阻是专为需要高精度和高稳定性的应用场合设计的一系列电阻器。这些电阻器具有极低的温度系数(TCR)和精确的容差,能够满足各种工业控制、通信、医疗及仪器仪表领域的严格要求。其核心特点包括不同的功率耗散能力、宽广的阻值范围、优异的稳定性以及符合IEC标准的准确尺寸。

    技术参数


    尺寸与电气特性
    - 封装尺寸: 0201至2512
    - 额定功率: 视封装尺寸不同而变化,例如,0201封装的最大额定功率为0.03125W,0402封装的最大额定功率为0.063W。
    - 阻值范围:
    - 0201封装: 49.9Ω 至 75KΩ
    - 0402封装: 4.02Ω 至 511KΩ
    - 0603封装: 4.7Ω 至 1MΩ
    - 0805封装: 4.7Ω 至 2MΩ
    - 1206封装: 4.7Ω 至 2.49MΩ
    - 1210封装: 4.7Ω 至 2.49MΩ
    - 2010封装: 4.7Ω 至 3MΩ
    - 2512封装: 4.7Ω 至 3MΩ
    其他电气特性
    - 容差: ±0.05%, ±0.1%, ±0.5%, ±1%
    - 温度系数: 15 ppm/°C, 25 ppm/°C, 50 ppm/°C
    - 工作电压: 视封装尺寸不同而变化,例如,0201封装的最大工作电压为15V,0402封装的最大工作电压为25V。
    - 过载电压: 视封装尺寸不同而变化,例如,0201封装的最大过载电压为30V,0402封装的最大过载电压为50V。
    - 工作温度范围: -55°C 至 +155°C
    - 绝缘电阻: > 10000 MΩ
    - 稳定性: 0.5%

    产品特点和优势


    CPF系列薄膜精密电阻的主要优势在于其高度的精度和稳定性。它们采用了薄层沉积技术制造,这使得这些电阻器在宽泛的工作条件下都能保持一致的性能。其温度系数低至15 ppm/°C,容差低至±0.05%,使其适用于那些对精度要求极高的应用。此外,这些电阻器具有宽泛的阻值范围和多种封装尺寸选择,便于集成到各种电路板设计中。

    应用案例和使用建议


    应用案例
    CPF系列薄膜精密电阻广泛应用于通信、工业控制、仪器仪表和医疗设备等领域。例如,在通信设备中用于信号处理电路中,确保信号传输的准确性;在医疗设备中,用于生命体征监测,确保测量结果的可靠性。
    使用建议
    - 在焊接时遵循推荐的焊接曲线进行回流焊或波峰焊,以避免过热损坏电阻器。
    - 避免长时间暴露于极端环境温度下,以防影响电阻器的长期稳定性和精度。
    - 选择适合应用需求的阻值和封装尺寸,避免不必要的浪费。

    兼容性和支持


    CPF系列薄膜精密电阻与其他常见的电子元器件和设备具有良好的兼容性,可方便地应用于各类电路设计中。制造商提供了详尽的技术文档和支持服务,包括在线帮助资源(如电子邮件、电话和实时聊天),以便用户随时获取技术支持。

    常见问题与解决方案



    常见问题与解决方案


    - 问题1: 焊接过程中出现虚焊或短路。
    - 解决方案: 检查焊接工艺参数,遵循推荐的焊接曲线进行操作,并确保适当的温度控制。
    - 问题2: 温度变化导致电阻值漂移。
    - 解决方案: 选择具有更低温度系数(TCR)的型号,或者考虑使用外部温度补偿电路来减小温度影响。
    - 问题3: 无法识别标识代码。
    - 解决方案: 参考相关的标识编码标准文档,或联系制造商获取详细的标识解析指南。

    总结和推荐


    CPF系列薄膜精密电阻以其出色的精度、稳定性和广泛的适用性,成为了精密电子设备的理想选择。其卓越的性能和多种封装选项,使其在各个应用领域中均表现出色。我们强烈推荐该系列产品,特别是对于那些对电阻器性能有极高要求的应用场景。

CPF0402B243KE1参数

参数
电阻值 243KΩ
精度 ±0.1%
额定功率 63mW
温度系数 ±25ppm/℃
长*宽*高 1mm*500μm*500μm

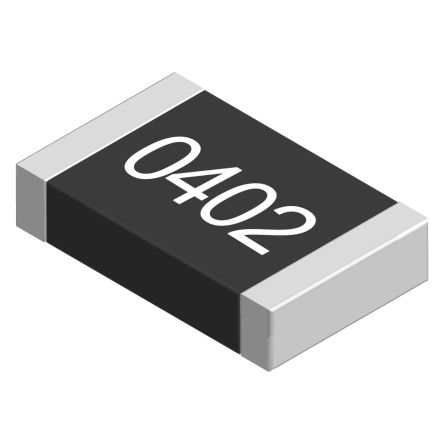

通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CPF0402B243KE1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CPF0402B243KE1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CPF0402B243KE1 CPF0402B243KE1数据手册

CPF0402B243KE1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.322 ¥ 2.7209
10+ $ 0.2404 ¥ 2.031
50+ $ 0.2254 ¥ 1.9046
100+ $ 0.1955 ¥ 1.652
500+ $ 0.176 ¥ 1.4872
1000+ $ 0.1674 ¥ 1.4145
5000+ $ 0.1415 ¥ 1.1955
10000+ $ 0.1344 ¥ 1.1357
库存: 2421
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.72
