CPF-A-0805B200KE1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 200KΩ ±0.1% 100mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*650μm
供应商型号: 2483969
供应商: 海外现货
标准整包数: 1

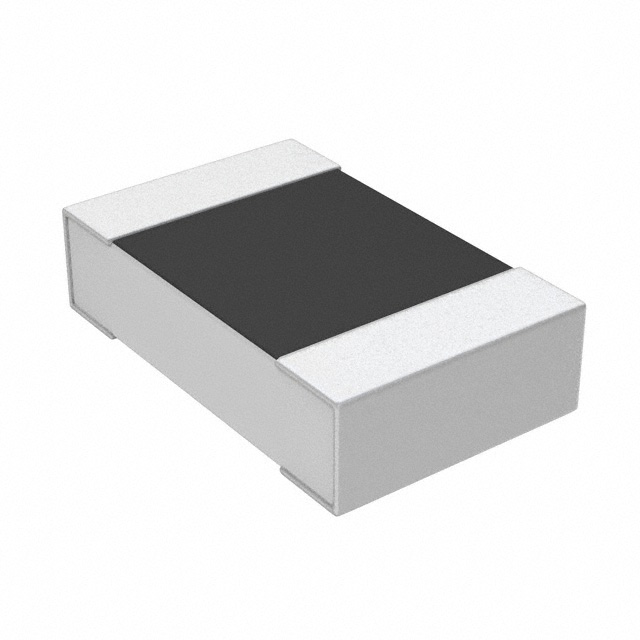

TE CONNECTIVITY 贴片电阻 CPF-A-0805B200KE1

CPF-A-0805B200KE1概述

    汽车级薄膜电阻:CPF-A系列

    产品简介


    TE Connectivity 推出了汽车级薄膜电阻器CPF-A系列,这是一款专门为满足汽车、医疗和通信测试测量等领域需求而设计的产品。CPF-A系列是CPF薄片电阻器的升级版,具有更高的可靠性和稳定性,能够在各种恶劣环境中正常工作。

    技术参数


    CPF-A系列的各项技术参数如下所示:
    | 尺寸(规格) | 功率(W) @70°C | 工作温度范围(℃) | 最大工作电压(V) | 最大过载电压(V) | 阻值范围(Ω) | TCR(PPM/℃) |

    | 0402 | 0.0625 | -55~+155 | 25 | 50 | ϰ9.9Ω - ϭϬKΩ | ±25 |
    | 0603 | 0.0625 | -55~+155 | 50 | 100 | ϭϬΩ - ϯϯϮKΩ | ±25 |
    | 0805 | 0.1 | -55~+155 | 100 | 200 | ϭϬΩ - ϭMΩ | ±25 |
    | 1206 | 0.125 | -55~+155 | 150 | 300 | ϭϬΩ - ϭMΩ | ±ϱϬ |
    | 1210 | 0.25 | -55~+155 | 150 | 300 | ϭϬΩ - ϭMΩ | ±50 |
    | 2010 | 0.25 | -55~+155 | 150 | 300 | ϭϬΩ - ϭMΩ | ±50 |
    | 2512 | 0.5 | -55~+155 | 150 | 300 | ϭϬΩ - ϭMΩ | ±50 |

    产品特点和优势


    1. AEC-Q200合规性:CPF-A系列符合AEC-Q200标准,确保了其在极端环境下的稳定性和可靠性。
    2. 先进的薄膜技术:采用先进的薄膜技术,提高了电阻器的精度和长期稳定性。
    3. 特殊材料和处理工艺:针对高硫化应用设计的特殊材料和工艺,使其对湿度、水分和硫化具有免疫力。
    4. 宽工作温度范围:-55℃到+155℃的工作温度范围,使其适用于各种严苛环境。
    5. 高可靠性和低误差率:通过各种严格的测试验证,如高温暴露、湿度测试、机械冲击等,确保产品的高性能。

    应用案例和使用建议


    1. 汽车应用:适用于车载传感器、控制模块等,确保在发动机舱等复杂环境下依然稳定可靠。
    2. 医疗设备:用于精密医疗设备中的测量和控制电路,保证数据准确性和系统稳定性。
    3. 通信测试测量:应用于各种通信设备和仪器仪表中,提供高精度和稳定的信号传输。
    使用建议:
    - 确保在焊接过程中遵循推荐的温度曲线,避免过高温度导致的损坏。
    - 在组装时确保焊点的均匀性和质量,以减少后续故障的可能性。

    兼容性和支持


    CPF-A系列与其他常见的电子元器件和设备具有良好的兼容性,适用于多种组装工艺,如红外回流焊、波峰焊和手动焊接。TE Connectivity 提供全面的技术支持和售后服务,包括在线帮助、电话支持和实时聊天服务。

    常见问题与解决方案


    1. 焊接过程中出现裂纹:
    - 解决方案:确保焊接温度曲线正确,使用适当的预热时间,避免过快的冷却过程。

    2. 电阻值超出允许范围:
    - 解决方案:检查焊接过程中的温度是否超出推荐范围,重新焊接并校准。

    3. 标记不清晰:
    - 解决方案:更换包装和标签,确保标记清晰可见。

    总结和推荐


    综上所述,CPF-A系列汽车级薄膜电阻器凭借其卓越的电气特性和严格的质量控制,非常适合在严苛环境下工作的电子设备。无论是汽车、医疗还是通信领域,它都表现出色。因此,强烈推荐使用这款高性能的电阻器,以提升整体系统的可靠性和精度。

CPF-A-0805B200KE1参数

参数
电阻值 200KΩ
精度 ±0.1%
额定功率 100mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CPF-A-0805B200KE1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CPF-A-0805B200KE1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CPF-A-0805B200KE1 CPF-A-0805B200KE1数据手册

CPF-A-0805B200KE1封装设计

查看详情并下载
Symbol
Footprint
3D Model
