5-2337939-3

厂牌: TE CONNECTIVITY
产品描述: Conn PCI Express Card Edge SKT 98 POS 1mm Solder ST SMD Box/Tray
供应商型号: N-5-2337939-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 5-2337939-3

5-2337939-3概述


    产品简介

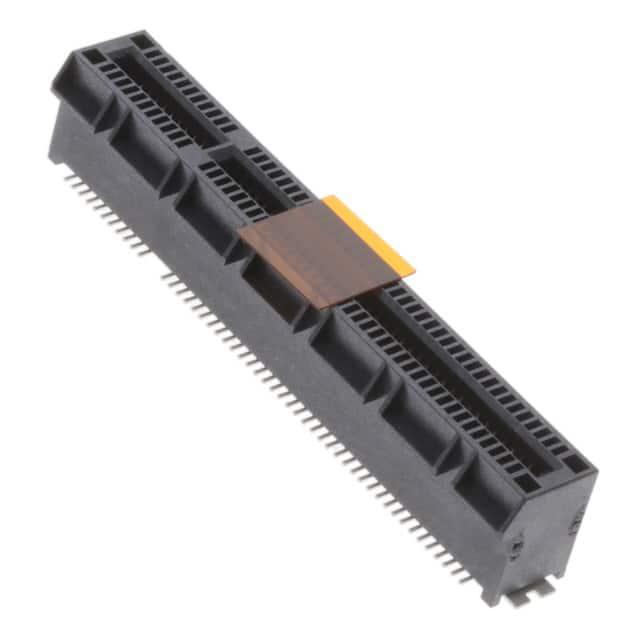

    本产品为一种用于板对板连接的电子元器件,具体型号为5-2337939-3。它是一种98位信号连接器,采用垂直安装方式,中心线间距为1毫米(0.039英寸),颜色为黑色。该产品适用于PCI和PCI Express总线系统,主要用于高可靠性要求的信号传输场合,典型的应用领域包括服务器、存储设备和通信基础设施等。

    技术参数


    - 中心线间距:1毫米(0.039英寸)
    - 接触面电镀材料:金
    - 基底电镀材料:镍
    - PCB触点端接面电镀材料:锡
    - 接触电流额定值:1.1安培
    - PCB厚度:1.57毫米
    - 操作温度范围:-40°C至85°C
    - PCI世代:4
    - 包装方式:盒式与托盘式

    产品特点和优势


    1. 高可靠性和稳定性:采用金电镀接触面和镍基底层,确保了长期使用下的稳定性和可靠性。
    2. 宽温工作范围:-40°C到85°C的操作温度范围使其能够在极端环境下正常工作。
    3. 98位信号传输能力:能够满足高密度信号传输的需求,特别适用于高速数据传输场合。
    4. 易用性:提供垂直安装方式,方便集成到多种设备中。

    应用案例和使用建议


    应用案例
    这款连接器广泛应用于服务器、存储设备及通信基础设施等领域。例如,在高性能计算服务器中,可以使用该连接器来实现主板与扩展卡之间的信号传输。
    使用建议
    - 在高温环境中使用时,应注意散热措施以避免过热导致性能下降。
    - 在安装过程中,应仔细检查每个接触点,确保其完全插入并正确固定。
    - 定期清洁和维护连接器,以保持良好的电气性能。

    兼容性和支持


    该连接器符合欧盟RoHS和REACH指令的要求,并且在中国RoHS 2标准下也表现出色。对于技术支持,可拨打+1 800 522 6752联系厂商获得帮助。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查接触面是否有灰尘或氧化物,必要时重新清洁和处理接触面。
    2. 问题:温度过高导致性能下降
    - 解决方案:增加散热片或风扇等冷却措施,确保在允许的工作温度范围内运行。
    3. 问题:插拔困难
    - 解决方案:确保连接器安装方向正确,并适当施加均匀的压力。

    总结和推荐


    5-2337939-3是一款高品质的板对板连接器,适用于各种高可靠性需求的信号传输场合。其独特的设计和卓越的性能使其在市场上具有很高的竞争力。我们强烈推荐此产品给需要在极端环境条件下进行高密度信号传输的用户。
    通过本文的详细介绍,希望读者能够对该产品有更深入的理解,并在实际应用中发挥出它的最大价值。

5-2337939-3参数

参数
通用封装 SMD,P=1mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

5-2337939-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2337939-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 5-2337939-3 5-2337939-3数据手册

5-2337939-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
