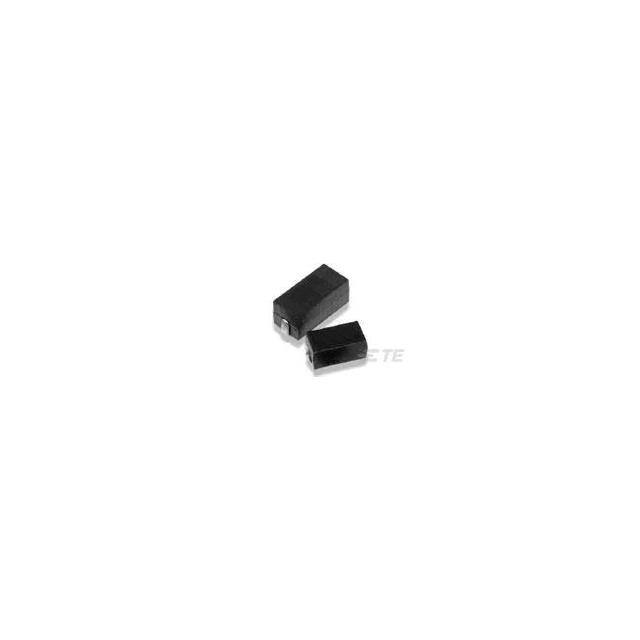

4-1879011-5

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 15KΩ ±5% 2W ±100ppm/℃ SMD 贴片安装 7.9mm*3.55mm*3.55mm
供应商型号: Q-4-1879011-5
供应商: 期货订购
标准整包数: 2000
TE CONNECTIVITY 贴片电阻 4-1879011-5

4-1879011-5概述

    TE Connectivity SMD Moulded Power Resistor 技术手册

    产品简介


    TE Connectivity(TE)推出的这款表面贴装功率电阻,适用于当今电路设计的需求。该系列产品具备低剖面设计,带有柔性镀锡铜端子,确保可靠的焊点连接。采用全焊接结构技术,不同于其他仅依赖于镀锡端子连接的设计。这些特性使SM系列能够在回流、蒸汽相或红外制造工艺中承受高温而不会退化。此外,目前该系列电阻器还提供高达7瓦的功率等级。

    技术参数


    - 产品型号:SM系列
    - 尺寸:
    - SM 2W:4.0 x 6.7 x 1.4 mm
    - SM 3W:5.5 x 10.5 x 1.7 mm
    - SM 5W:7.3 x 13.5 x 1.7 mm
    - SM 7W:9.5 x 23.0 x 5.0 mm
    - 电阻值范围:
    - SMW:R10至200R;201R至2MΩ
    - SMF:R10至300R;301R至2MΩ
    - 额定功率@20°C:
    - SM 2W:2.0 W
    - SM 3W:3.0 W
    - SM 5W:5.0 W
    - SM 7W:7.0 W
    - 最大工作电压:
    - SM 2W:300 V
    - SM 3W:500 V
    - SM 5W:500 V
    - SM 7W:750 V
    - 温度系数:-55°C至+200°C,±200 ppm/°C(SMW);±100 ppm/°C(SMF)
    - 耐温循环性:温度变化±1%
    - 短时过载能力:额定功率的5倍,持续5秒
    - 绝缘电阻:≥1000 MΩ @ 500 VDC
    - 焊接性:235°C±5°C,2秒内95%覆盖率

    产品特点和优势


    1. 低剖面设计:适合现代紧凑型设计要求。
    2. 广泛电阻值范围:从0.1 Ω到2 MΩ。
    3. 高功率密度:最高可达7W,适用于高功率电路。
    4. 火焰阻燃涂层:符合UL94V0标准,确保更高的安全性能。
    5. 全面焊接结构:保证可靠性,适用于高温制造工艺。
    6. 灵活包装:可选卷带包装,方便自动化生产。

    应用案例和使用建议


    - 应用场景:适用于电源管理、通信设备、工业控制、汽车电子等领域。
    - 使用建议:
    - 在高功率电路中,选择适当的功率等级以避免过热。
    - 确保安装位置远离热源以减少热量积累。
    - 使用时遵循制造商的推荐安装指南,确保可靠性和长期稳定性。

    兼容性和支持


    - 兼容性:与标准表面贴装工艺兼容,支持自动贴装机操作。
    - 支持:通过TE的网站或技术支持热线获得及时的技术支持和服务。

    常见问题与解决方案


    1. 问题:如何检查焊接质量?
    - 解决方案:使用放大镜检查焊点是否均匀覆盖且无裂缝。
    2. 问题:电阻值变化大怎么办?
    - 解决方案:确认工作温度是否超出规定范围,重新校准测量仪器。
    3. 问题:绝缘电阻偏低怎么办?
    - 解决方案:检查是否有污染或损坏,清洁并重新安装。

    总结和推荐


    综上所述,TE Connectivity的SMD Moulded Power Resistor是一款功能强大且性能稳定的电子元件。其独特的焊接技术和广泛的应用范围使其成为高功率电路的理想选择。我们强烈推荐使用这款产品,尤其是在需要高性能、高可靠性的应用场合。

4-1879011-5参数

参数
电阻值 15KΩ
精度 ±5%
额定功率 2W
温度系数 ±100ppm/℃
长*宽*高 7.9mm*3.55mm*3.55mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

4-1879011-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
