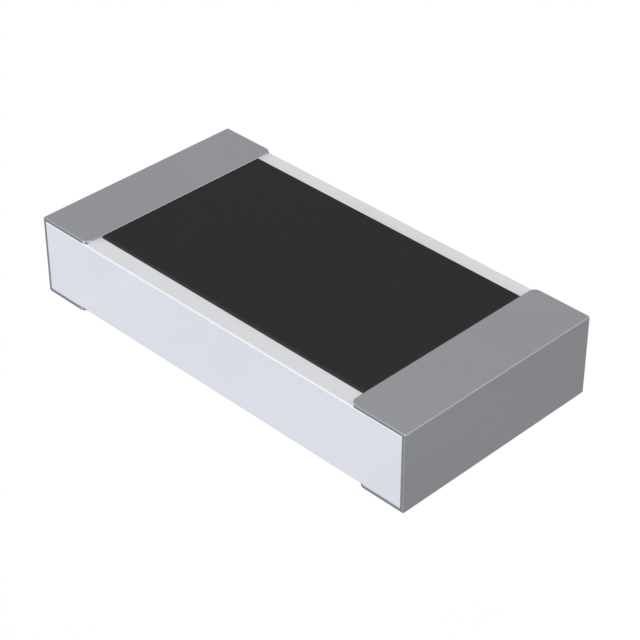

CRGCQ1206F18K

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 18KΩ ±1% 250mW ±100ppm/℃ 1206 贴片安装 3.1mm*1.55mm*650μm
供应商型号: 2861598
供应商: 海外现货
标准整包数: 10
TE CONNECTIVITY 贴片电阻 CRGCQ1206F18K

CRGCQ1206F18K概述

    SMD AEC-Q200 Compliant Thick Film Chip Resistor 技术手册

    产品简介


    TE Connectivity 推出了符合 AEC-Q200 标准的厚膜芯片电阻。这款电子元器件专为大规模自动放置和广泛的应用而设计,具备小尺寸和轻重量的特点。它适合用于波峰焊和回流焊技术,且以卷带形式供应,便于自动插入工艺。这种电阻器适用于汽车电子、工业自动化、消费电子产品等领域。

    技术参数


    该产品的技术规格如下:
    | 类型 | 长度 (mm) | 宽度 (mm) | 高度 (mm) | A (mm) | B (mm) |
    |
    | CRGCQ0402 | 1.00 ± 0.10 | 0.50 ± 0.05 | 0.35 ± 0.05 | 0.20 ± 0.10 | 0.25 ± 0.10 |
    | CRGCQ0603 | 1.60 ± 0.10 | 0.80 ± 0.10 | 0.45 ± 0.10 | 0.30 ± 0.20 | 0.30 ± 0.20 |
    | CRGCQ0805 | 2.00 ± 0.15 | 1.25 ± 0.15 | 0.55 ± 0.10 | 0.40 ± 0.20 | 0.40 ± 0.20 |
    | CRGCQ1206 | 3.10 ± 0.15 | 1.55 ± 0.15 | 0.55 ± 0.10 | 0.45 ± 0.20 | 0.45 ± 0.20 |
    | CRGCQ1210 | 3.10 ± 0.10 | 2.60 ± 0.20 | 0.55 ± 0.10 | 0.50 ± 0.25 | 0.50 ± 0.20 |
    | CRGCQ2010 | 5.00 ± 0.10 | 2.50 ± 0.20 | 0.55 ± 0.10 | 0.60 ± 0.25 | 0.50 ± 0.20 |
    | CRGCQ2512 | 6.35 ± 0.10 | 3.20 ± 0.20 | 0.55 ± 0.10 | 0.60 ± 0.25 | 0.50 ± 0.20 |
    功率等级和电阻范围(在70°C时):
    | 类型 | 功率 (W) | 误差 (%) | 电阻范围 (Ω) |
    ||
    | CRGCQ0402 | 0.0625 | ±1 | 10Ω – 1MΩ |
    | CRGCQ0603 | 0.1 | ±1 | 10Ω – 1MΩ |
    | CRGCQ0805 | 0.125 | ±1 | 10Ω – 1MΩ |
    | CRGCQ1206 | 0.25 | ±1 | 10Ω – 1MΩ |
    | CRGCQ1210 | 0.5 | ±1 | 10Ω – 1MΩ |
    | CRGCQ2010 | 0.75 | ±1 | 10Ω – 1MΩ |
    | CRGCQ2512 | 1 | ±1 | 10Ω – 1MΩ |

    产品特点和优势


    - 小型化和轻量化:适合紧凑型设计,占用空间少。
    - 多种封装选择:提供七种不同的封装尺寸,适应不同应用场景的需求。
    - 适用于多种焊接技术:既适合波峰焊也适合回流焊,具有广泛的适用性。
    - AEC-Q200认证:符合严格的汽车电子标准,可靠性高。
    - 抗硫化测试通过:适用于恶劣环境下的应用。

    应用案例和使用建议


    这款电阻器适用于汽车电子、工业自动化、消费电子等多种领域。例如,在汽车电子中,可以用于发动机控制单元(ECU)、车身控制系统等。在实际应用中,建议注意以下几点:
    - 确保正确的焊接温度曲线,避免过高的温度导致损坏。
    - 存储时避免暴露于腐蚀性气体或强光下,以免影响性能。
    - 根据具体应用需求选择合适的封装尺寸和电阻值。

    兼容性和支持


    此电阻器与大多数自动插件设备兼容,易于集成到现有系统中。TE Connectivity 提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    - 问题1:焊接后电阻值不稳定
    解决方案:检查焊接温度曲线是否正确,确保焊接过程符合要求。
    - 问题2:电阻值读数错误
    解决方案:确认标记代码是否正确,必要时进行重新校验。
    - 问题3:外观损伤
    解决方案:检查运输和存储条件,避免暴露于腐蚀性环境中。

    总结和推荐


    总体而言,这款 SMD AEC-Q200 合规的厚膜芯片电阻具有诸多优势,适用于各种严苛的应用环境。其多样化的封装选项和良好的电气特性使其成为高性能电子设备的理想选择。鉴于其优异的性能和广泛的适用性,我们强烈推荐此产品。如果您有任何疑问或需要进一步的帮助,请访问 [TE Connectivity 官网](www.te.com/help) 获取更多信息。

CRGCQ1206F18K参数

参数
电阻值 18KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.55mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRGCQ1206F18K厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CRGCQ1206F18K数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CRGCQ1206F18K CRGCQ1206F18K数据手册

CRGCQ1206F18K封装设计

查看详情并下载
Symbol
Footprint
3D Model
