966067-6

产品分类: 端子 - 端子壳体
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 灰色管型端子 绝缘端子, 最大线规0.75mm², 10mm引脚长, 1.2mm引脚直径
供应商型号: U-966067-6
供应商: 云汉优选
标准整包数: 500
TE CONNECTIVITY 端子 - 端子壳体 966067-6

966067-6概述


    产品简介

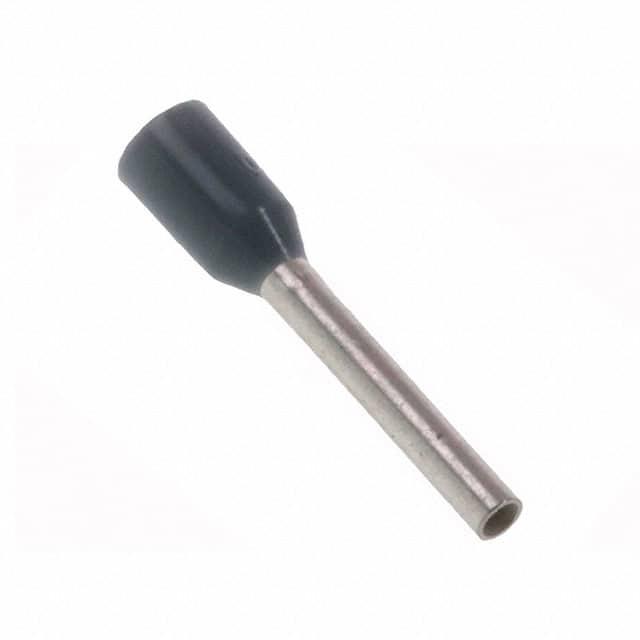

    产品名称: 18 AWG线径密封套筒
    型号: 966067-6
    产品类型: 密封套筒(Ferrule)
    主要功能: 用于连接和保护18 AWG(1.024平方毫米)导线端部,确保导线端部的稳定和电气连接的安全性。
    应用领域: 广泛应用于各种电子设备、工业控制、汽车电子等领域。

    技术参数


    - 线径规格: 18 AWG(1.024平方毫米)
    - 内径: 2.8毫米(0.101英寸)
    - 长度: 16毫米(0.63英寸)
    - 绝缘直径范围: 2.7毫米(0.106英寸)
    - 密封区长度: 10毫米(0.39英寸)
    - 接线剥线长度: 12毫米(0.472英寸)
    - 材料厚度: 0.15毫米(0.005英寸)
    - 操作温度范围: -40°C 至 105°C
    - 包装数量: 500个/盒

    产品特点和优势


    1. 适用性广泛: 适用于多种导线类型,尤其是18 AWG导线。
    2. 高性能: 高质量的Tin电镀,保证长期稳定的工作性能。
    3. 安装方便: 封闭式套筒设计,便于使用压接工具进行快速安装。
    4. 环境适应性强: 能够承受宽广的操作温度范围,适用于恶劣环境。
    5. 合规性: 符合欧盟RoHS、ELV和REACH等标准,确保环保安全。

    应用案例和使用建议


    - 应用案例: 该密封套筒广泛应用于工业自动化控制系统中的传感器连接,例如温度传感器、压力传感器等。
    - 使用建议:
    - 在安装前确保导线已正确剥线至指定长度,以保证良好的电气连接。
    - 使用专业的压接工具进行安装,确保压接质量和密封效果。
    - 定期检查密封套筒的完好性,确保持续的电气性能。

    兼容性和支持


    - 兼容性: 本产品可与各类18 AWG导线配合使用,适配于大部分工业控制系统和汽车电子系统。
    - 支持: 如需技术支持,可拨打免费电话+1 800 522 6752,TE公司提供专业的技术支持和售后服务。

    常见问题与解决方案


    1. 问题: 压接后套筒松动。
    - 解决方案: 检查是否压接工具设置不当,重新校准压接工具并再次压接。
    2. 问题: 密封套筒过早损坏。
    - 解决方案: 确认所用的导线是否符合规格要求,避免过长的剥线长度导致内部金属部分暴露。

    总结和推荐


    该款18 AWG线径密封套筒以其高可靠性、耐用性和广泛的适用性在市场上具有较强的竞争力。它不仅能够满足各类工业应用的需求,还能确保良好的电气性能和长久的使用寿命。因此,对于需要高品质导线连接的应用场合,我们强烈推荐使用此产品。

966067-6参数

参数
长*宽*高 16mm(长度)*3.3mm(高度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

966067-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

966067-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 端子壳体 TE CONNECTIVITY 966067-6 966067-6数据手册

966067-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
