V23079A2001B301

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 信号继电器, Axicom P2, 线圈电压5V 直流, 双刀双掷, PCB(印刷电路板)安装
供应商型号: N-V23079A2001B301
供应商: 云汉优选
标准整包数: 50

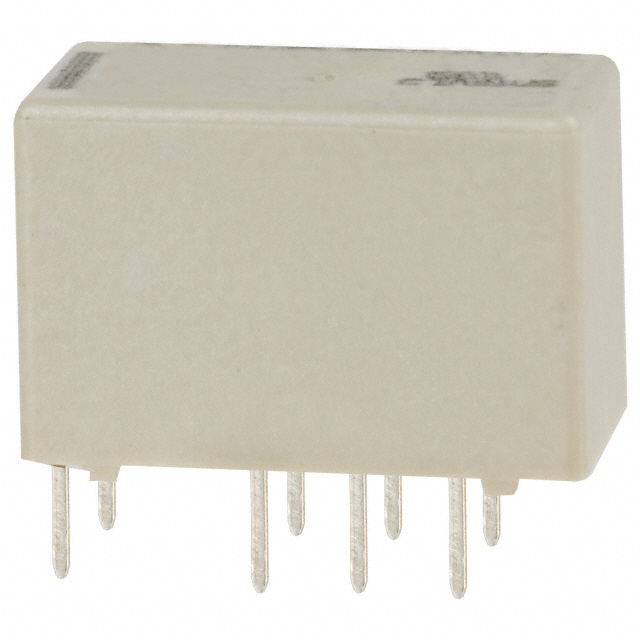

TE CONNECTIVITY 信号继电器 V23079A2001B301

V23079A2001B301概述


    产品简介


    产品类型: 信号继电器
    主要功能: 标准电信继电器(用于铃声和测试访问)
    应用领域: 主要应用于通讯设备线路卡(如铃声和测试访问)、程控交换机(PABX)、语音过IP设备、办公设备、测量和控制设备、汽车设备(如CAN总线、无钥匙进入、扬声器切换)、医疗设备、消费电子产品、机顶盒及高级音响设备等。

    技术参数


    - 最大切换电流: 5A
    - 接触配置: 2个常开常闭触点(2 Form C)
    - 最大切换电压: 直流 220V,交流 250V
    - 额定电流: 2A
    - 极限连续电流(85°C): 2A
    - 切换功率: 60W,62.5VA
    - 接触材料: 银镍,镀金
    - 最小切换电压: 100μV
    - 热电势: <10μV
    - 初始接触电阻: <50mΩ(10mA, 20mV)
    - 无负载操作频率: 每秒最多50次
    - 操作时间: 2ms至4ms
    - 复位时间: 无二极管并联时2ms至4ms,有二极管并联时4ms至6ms
    - 反弹时间: 1ms至3ms
    - 电气耐久性:
    - 12V/10mA下5x10^7次操作
    - 6V/100mA下1x10^7次操作
    - 60V/500mA下5x10^5次操作
    - 30V/1000mA下1x10^6次操作
    - 30V/2000mA下2x10^5次操作
    - 12V/5000mA/25°C下1x10^5次操作
    - UL认证: UL 508 File No. E 111441, UL 60950, IEC/EN60950 IEC Ref. Cert. No. 327
    - 接触额定值(UL): 110VDC/0.3A-33W
    - 30VDC/2.0A-60W
    - 120VAC/0.5A-60VA
    - 240VAC/0.25A-60VA
    - 125VAC/1A(常开侧)
    - 125VDC/0.5A(常开侧)

    产品特点和优势


    高灵敏度: 继电器在低功耗状态下也能可靠运作,且具有较高的可靠性,满足多种电源需求。
    浸润清洗: 可以通过浸润清洗技术进行清洁,提高产品在复杂环境下的适应能力。
    机械耐久性: 典型机械耐久性达到1亿次以上操作,保证长期稳定运行。
    宽泛的工作温度范围: 能够在-40°C到+85°C的环境下正常工作。
    紧凑设计: 尺寸为15x7.5mm,符合行业标准,适合各种狭小空间的应用。

    应用案例和使用建议


    典型应用:
    - 通信设备的线路卡应用(例如铃声和测试接入)
    - 程控交换机
    - 语音过IP设备
    - 办公设备
    - 测量和控制设备
    - 汽车设备(例如CAN总线,无钥匙进入系统)
    - 医疗设备和家用电器
    - 消费类电子产品(例如机顶盒,高端音响)
    使用建议:
    - 为了确保最佳的切换性能,建议操作频率不超过每秒50次。
    - 当需要快速复位时,建议不要使用二极管并联。
    - 在设计电路时,考虑到继电器的机械寿命,选择适当的负载条件,避免频繁超负荷操作。

    兼容性和支持


    兼容性: 适用于大多数电信系统和RF电路。
    支持: 生产厂家提供了详细的安装和使用指南,同时也有专业的技术支持团队,可以根据客户的需求提供定制化服务。

    常见问题与解决方案


    问题: 继电器的操作时间不稳定
    解决方案: 确保操作环境温度在正常范围内(-40°C到+85°C),避免温度过高或过低导致的操作时间异常。
    问题: 继电器在高频操作下出现异常
    解决方案: 适当降低操作频率,避免超过推荐的50次/秒,确保系统的稳定性和长寿命。

    总结和推荐


    总体评价: 该信号继电器AXICOM P2 Relay V23079具备高灵敏度、低功耗和卓越的机械性能,非常适合多种电信应用。紧凑的设计使其适用于各种狭小空间,而其高电气耐久性和广泛的温度适应范围也增加了其市场竞争力。
    推荐使用: 该产品在多个领域的应用潜力巨大,尤其适用于需要高性能电信应用的场合,是一款值得推荐的产品。

V23079A2001B301参数

参数
负载电流额定值 -
交流线圈电压 -
插入损耗 -
运行时间 4ms
最大开关电流 2A
线圈电阻 178Ω
直流线圈电压 5V
绝缘 -
释放时间 4ms
线圈电流 28mA
触头外形 DPDT(2 Form C)
直流开关电压 220V
交流开关电压 250V
长*宽*高 14.5mm*9.8mm*9.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

V23079A2001B301厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23079A2001B301数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23079A2001B301 V23079A2001B301数据手册

V23079A2001B301封装设计

查看详情并下载
Symbol
Footprint
3D Model
