首页  >  产品百科  >  EDS06SGRNTR04Q

EDS06SGRNTR04Q

产品分类: 拨码开关
厂牌: TE CONNECTIVITY
产品描述: 2000Cycles 2000Cycles 25mA DIP 贴片安装,黏合安装 15.14mm(长度)*3.4mm(高度)
供应商型号: 2792731
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 拨码开关 EDS06SGRNTR04Q

EDS06SGRNTR04Q概述

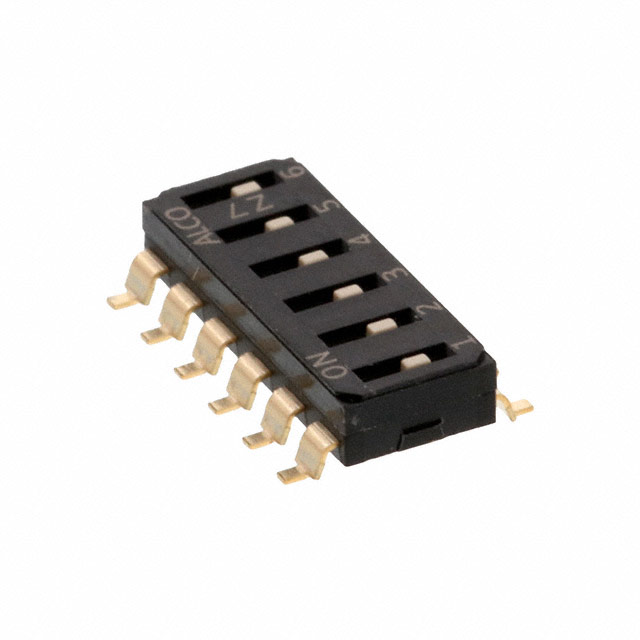

    ALCOSWITCH DIP Switch EDS, EDSP Series

    产品简介


    TE Connectivity的ALCOSWITCH DIP开关系列(EDS和EDSP)专为节省空间和简化制造流程设计,适用于全表面贴装的产品。该系列产品包括标准凸起操作器和内陷操作器两种类型,提供平齐和延伸版本。其端部可堆叠设计能够节省印刷电路板上的空间,并允许在不牺牲中心线间距的情况下实现大型位置计数。ALCOSWITCH DIP开关系列提供管式包装和带式卷绕包装两种形式,并且提供顶部密封的带式包装,方便快速拾放组装。

    技术参数


    - 电气特性:
    - 电流/电压等级:25 mA @ 24 VDC
    - 接触电阻:最大100 MΩ
    - 绝缘强度:500 VAC持续1分钟
    - 机械特性:
    - 操作力:最大1,000 gf
    - 行程:1 mm
    - 寿命:2,000次
    - 工作温度:-20°C至+85°C
    - 存储温度:-40°C至+85°C
    - 材料:
    - 底座/盖子:高耐热尼龙(UL94-VO)
    - 接触点:铜合金,金镀镍
    - 端子:黄铜,金镀
    - 操作器:液晶聚合物(UL94 V-O)

    产品特点和优势


    - 端部可堆叠设计:节省PCB空间并保持一致的中心线。
    - 凸起或内陷操作器:提供了设计灵活性。
    - 钢琴风格的操作器:适用于PCB边缘安装。
    - 表面贴装选项:包括直翼式和J型引脚。
    - 可配置的接触:可设置为“向上”或“向下”ON位置。
    - 金镀接触点:确保高可靠性和抗腐蚀性。
    - 带式卷绕包装:方便快速拾放装配。

    应用案例和使用建议


    ALCOSWITCH DIP开关广泛应用于工业自动化控制板、消防与安全系统、恒温器、电梯/自动扶梯及电信设备等领域。例如,在工业自动化控制板中,这些开关可以用于控制多个设备状态;在恒温器中,它们可以帮助调节温度设定。使用建议包括根据具体应用选择合适的型号,确保操作器和终端类型的正确匹配,以保证最佳性能。

    兼容性和支持


    TE Connectivity提供了多种型号的ALCOSWITCH DIP开关,可以根据不同的需求进行选择。此外,TE还提供了全面的技术支持和售后服务,帮助客户解决问题并提升产品可靠性。

    常见问题与解决方案


    - 问题:如何判断该型号是否适合我的应用?
    - 解决方案:检查您的应用所需的电气和机械参数,选择符合要求的型号。
    - 问题:产品是否适用于高温环境?
    - 解决方案:该产品的工作温度范围为-20°C至+85°C,适用于大多数工业应用的高温环境。
    - 问题:如何确保产品可靠性?
    - 解决方案:选择金镀接触点的产品,并严格按照制造商的安装指南进行操作。

    总结和推荐


    ALCOSWITCH DIP开关EDS和EDSP系列具有诸多优点,如端部可堆叠设计、设计灵活性、高可靠性和抗腐蚀性等,使其在众多应用场景中表现出色。如果您正在寻找一种高效、可靠的开关解决方案,ALCOSWITCH DIP开关无疑是一个值得考虑的选择。强烈推荐给需要高性能和高稳定性的应用场景。

EDS06SGRNTR04Q参数

参数
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
长*宽*高 15.14mm(长度)*3.4mm(高度)
通用封装 DIP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

EDS06SGRNTR04Q厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

EDS06SGRNTR04Q数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY EDS06SGRNTR04Q EDS06SGRNTR04Q数据手册

EDS06SGRNTR04Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
