首页  >  产品百科  >  8-1879263-5

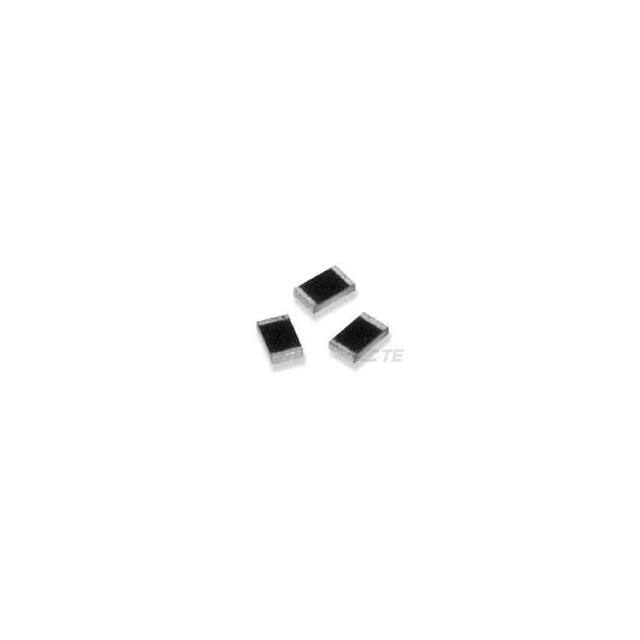

8-1879263-5

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 56.2KΩ ±0.1% 250mW ±15ppm/℃ 1206 贴片安装 3.05mm(长度)*550μm(高度)
供应商型号: 8-1879263-5
供应商: Master
标准整包数: 250
TE CONNECTIVITY 贴片电阻 8-1879263-5

8-1879263-5概述

    SMD High Power Precision Resistors 技术手册解析

    产品简介


    SMD高功率精密电阻系列是适用于通信和工业控制领域的高性能电阻器。这些电阻器具有高精度(容差低至0.05%,温度系数低至5 PPM),额定功率范围广泛(高达1.0W),并支持最高达200V DC的工作电压。这些电阻器通过金属薄膜溅射到高品质氧化铝基板上,并用三层打印层保护,确保了物理尺寸的一致性和准确性,减少了安装问题。主要型号包括RP73和RP73P系列。

    技术参数


    以下是几种典型型号的技术参数概览:
    - 0201 尺寸
    - 额定功率:0.05W
    - 工作温度范围:-55 ~ +155°C
    - 最大工作电压:25V
    - 最大过载电压:50V
    - 绝缘电阻:>1000MΩ
    - 稳定性:0.5%
    - 0402 尺寸
    - 额定功率:0.063W
    - 工作温度范围:-55 ~ +155°C
    - 最大工作电压:25V
    - 最大过载电压:50V
    - 绝缘电阻:>1000MΩ
    - 稳定性:0.5%
    - 0603 尺寸
    - 额定功率:0.1W
    - 工作温度范围:-55 ~ +155°C
    - 最大工作电压:75V
    - 最大过载电压:150V
    - 绝缘电阻:>1000MΩ
    - 稳定性:0.5%
    - 0805 尺寸
    - 额定功率:0.125W
    - 工作温度范围:-55 ~ +155°C
    - 最大工作电压:150V
    - 最大过载电压:300V
    - 绝缘电阻:>1000MΩ
    - 稳定性:0.5%
    - 1206 尺寸
    - 额定功率:0.25W
    - 工作温度范围:-55 ~ +155°C
    - 最大工作电压:200V
    - 最大过载电压:400V
    - 绝缘电阻:>1000MΩ
    - 稳定性:0.5%
    - 1210 尺寸
    - 额定功率:0.33W
    - 工作温度范围:-55 ~ +155°C
    - 最大工作电压:200V
    - 最大过载电压:400V
    - 绝缘电阻:>1000MΩ
    - 稳定性:0.5%
    - 2010 尺寸
    - 额定功率:0.33W
    - 工作温度范围:-55 ~ +155°C
    - 最大工作电压:200V
    - 最大过载电压:400V
    - 绝缘电阻:>1000MΩ
    - 稳定性:0.5%
    - 2512 尺寸
    - 额定功率:1.0W
    - 工作温度范围:-55 ~ +155°C
    - 最大工作电压:200V
    - 最大过载电压:400V
    - 绝缘电阻:>1000MΩ
    - 稳定性:0.5%

    产品特点和优势


    这些电阻器的特点包括:
    - 高精度和稳定性:容差低至0.05%,稳定性高达0.5%,适合高精度电路。
    - 高功率和宽电压范围:可以承受高达1.0W的功率和200V DC的工作电压,适用于多种高负载环境。
    - 良好的热稳定性和耐湿性:在极端环境下仍能保持稳定的性能,满足严苛的应用需求。
    - 易于焊接:提供了多种尺寸和封装形式,便于焊接操作。

    应用案例和使用建议


    这些高功率精密电阻器在多种应用场景中表现优异,如:
    - 通讯设备:提供稳定的信号传输和滤波作用。
    - 工业控制系统:用于精密测量和控制电路中,确保系统稳定性。
    - 电源管理:能够在高电流和高功率环境中提供可靠保护。
    使用建议:
    - 在高负载情况下,注意散热设计,避免因过热导致的性能下降。
    - 根据具体应用场景选择合适的尺寸和规格,以获得最佳性能和可靠性。
    - 进行必要的电气特性测试,确保符合设计要求。

    兼容性和支持


    这些电阻器与其他标准SMD组件兼容,便于集成到现有系统中。制造商提供详尽的技术支持,包括电话、邮件和在线聊天服务,确保客户在使用过程中能够得到及时帮助。

    常见问题与解决方案


    - 问题1:电阻器出现不稳定现象。
    - 解决方法:检查连接是否牢固,重新焊接或更换新部件。
    - 问题2:电阻器在高温下性能下降。
    - 解决方法:根据环境温度进行相应的降额处理,选用适合的尺寸和规格。
    - 问题3:焊接过程中出现虚焊或短路。
    - 解决方法:确保焊接温度和时间达到要求,避免过度加热。

    总结和推荐


    总体而言,SMD高功率精密电阻器在高精度和高稳定性方面表现出色,非常适合应用于高负载和高稳定性要求的场合。它们具有广泛的功率和电压范围,能够在各种恶劣环境中保持稳定性能。对于需要高精度和可靠性的应用,强烈推荐使用这些产品。在使用过程中,应注意正确的选型和焊接工艺,以充分发挥其性能优势。

8-1879263-5参数

参数
电阻值 56.2KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±15ppm/℃
长*宽*高 3.05mm(长度)*550μm(高度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 袋装

8-1879263-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

8-1879263-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 8-1879263-5 8-1879263-5数据手册

8-1879263-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.5445 ¥ 4.5269
500+ $ 0.5201 ¥ 4.3248
1000+ $ 0.465 ¥ 3.8662
2500+ $ 0.4154 ¥ 3.3858
5000+ $ 0.4072 ¥ 3.3348
7500+ $ 0.4011 ¥ 3.2847
10000+ $ 0.3786 ¥ 3.1007
15000+ $ 0.3786 ¥ 3.1007
库存: 250
起订量: 250 增量: 0
交货地:
最小起订量为:250
合计: ¥ 1131.72
