2319847-4

产品分类: 拨码开关
厂牌: TE CONNECTIVITY

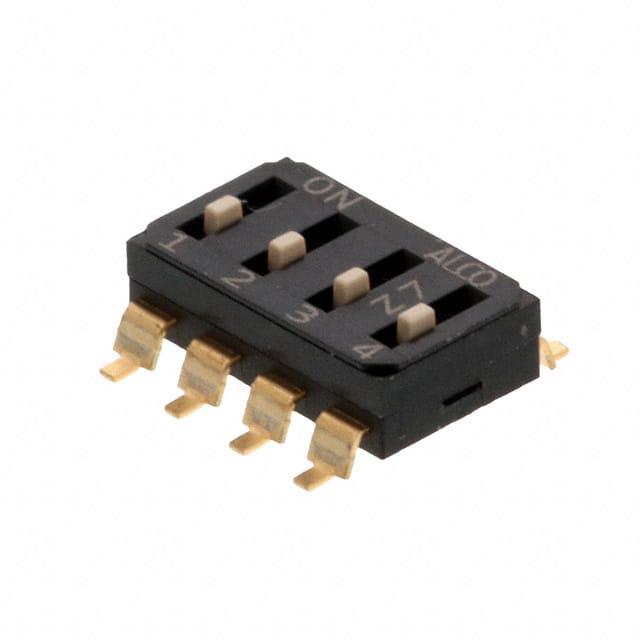

产品描述: TE Connectivity DIP开关, 4位置, 单刀单掷触点, 表面, 凸起执行器
供应商型号: 2233978
供应商: 海外现货
标准整包数: 47

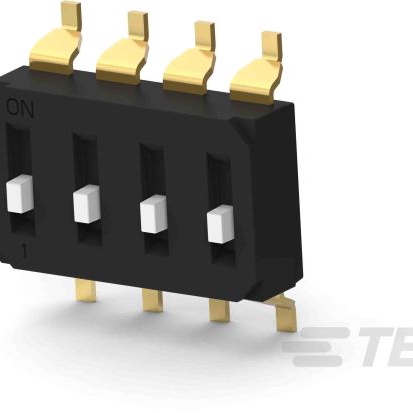

TE CONNECTIVITY 拨码开关 2319847-4

2319847-4概述

    ALCOSWITCH DIP Switch EDS, EDSP Series 技术手册

    产品简介


    ALCOSWITCH DIP开关系列(EDS和EDSP系列)由TE Connectivity设计,专为节省空间和简化制造过程而打造,完全采用表面贴装技术。该系列产品提供了标准的凸起操作按钮和凹陷操作按钮,适用于不同的安装需求。EDS和EDSP系列的端子可堆叠设计可以有效节省电路板上的空间,并且在不牺牲中心线间距的情况下实现大位置数。零件提供管式和带式包装,其中部分型号还具备顶部密封带,方便快速选择和放置组装。

    技术参数


    - 电气特性:
    - 电流/电压等级:25mA@24VDC
    - 接触电阻:最大100MΩ
    - 绝缘强度:1分钟内500VAC
    - 机械特性:
    - 操作力:最大1000gf
    - 操作行程:1mm
    - 寿命:2000次循环
    - 工作温度范围:-20℃到+85℃
    - 存储温度范围:-40℃到+85℃
    - 材料:
    - 底座/盖子:高温尼龙(UL94-VO)
    - 接触点:铜合金,金镀镍
    - 引脚:黄铜,金镀
    - 操作按钮:液晶聚合物(UL94-V-O)

    产品特点和优势


    ALCOSWITCH DIP开关EDS和EDSP系列具有以下特点和优势:
    - 端子堆叠功能:允许PCB节省空间并保持一致的中心线。
    - 凸起或凹陷的操作按钮:便于设计灵活性。
    - 钢琴风格的操作按钮:便于边缘安装。
    - 表面贴装选项:包括鸥翼型和J型引脚。
    - 可配置的接触点:可设置为向上或向下打开。
    - 金镀层接触点:提高可靠性并增强抗腐蚀性。
    - 带顶密封带的带式包装:便于快速的选择和放置装配。

    应用案例和使用建议


    这些开关广泛应用于工业自动化控制板、火灾安全系统、恒温器、电梯/自动扶梯、电信设备等领域。例如,在工业自动化控制板中,ALCOSWITCH DIP开关可以帮助实现高效的数据传输和信号切换。在使用时,确保正确的安装方向和适当的操作力,以延长其使用寿命。

    兼容性和支持


    ALCOSWITCH DIP开关EDS和EDSP系列与其他电子元件和设备的兼容性良好。TE Connectivity提供了丰富的技术支持和售后服务,帮助客户解决问题并提供优化方案。

    常见问题与解决方案


    - 问题: 开关操作不顺畅。
    - 解决方法: 确保开关正确安装,并检查是否有异物阻碍。
    - 问题: 接触不良。
    - 解决方法: 清理接触点并重新安装。
    - 问题: 密封带损坏。
    - 解决方法: 更换新的密封带或检查包装是否完好。

    总结和推荐


    ALCOSWITCH DIP开关EDS和EDSP系列凭借其卓越的设计、可靠性和多功能性,是多种工业和商业应用的理想选择。它们的端子堆叠功能和表面贴装选项使其在现代电子设备中表现出色。综上所述,强烈推荐使用该系列产品,以满足您的电子元件需求。

2319847-4参数

参数
机械寿命 -
最大交流触点电压 -
引脚总间距 -
电流额定值 -
电压额定值 -
电气寿命 -
通用封装 DIP
安装方式 贴片安装
包装方式 管装

2319847-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2319847-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 拨码开关 TE CONNECTIVITY 2319847-4 2319847-4数据手册

2319847-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
