V23026C1052B201

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 2ms 2ms 125V 12V SPDT(1 Form C) 4.5KΩ 2.7mA 150V SPDT 通孔安装
供应商型号: Q-V23026C1052B201
供应商: 期货订购
标准整包数: 2000

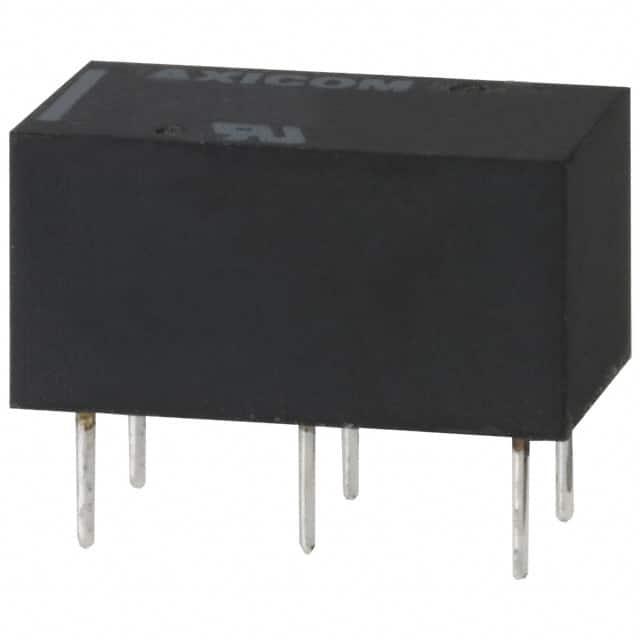

TE CONNECTIVITY 信号继电器 V23026C1052B201

V23026C1052B201概述


    产品简介


    产品类型:信号继电器
    主要功能:
    - 控制电流通过的开关
    - 高灵敏度设计,适合各种复杂应用环境
    - 适用于多种标准模块,如TTL(晶体管-晶体管逻辑)模块
    应用领域:
    - 汽车设备
    - CAN总线系统
    - 防盗系统
    - 办公设备
    - 测量与控制设备
    - 医疗设备
    - 安全设备

    技术参数


    基本规格:
    - 继电器类型:AXICOM P1 Relay V23026
    - 磁系统:极化
    - 额定电压范围:3V至24V直流电
    - 最大线圈温度:85°C
    - 热阻:<130K/W
    单稳态直流线圈规格:
    - 电压范围:3VDC至24VDC
    - 额定电压下最大功耗:130mW(最低)至4500mW(最高)
    - 操作释放电压:1.2VDC(最低)
    双稳态直流线圈规格:
    - 电压范围:3VDC至24VDC
    - 额定电压下最大功耗:69mW(最低)至128mW(最高)
    - 操作释放电压:2.25VDC(最低)

    产品特点和优势


    特点:
    - 兼容标准TTL模块,便于集成
    - 超低功耗,有效节省能源
    - 能承受高初始涌流电压,符合Bellcore和FCC标准
    - 双稳态设计,提高稳定性
    优势:
    - 紧凑的设计,便于安装和布线
    - 高机械和电气耐久性,适用于长期运行
    - 清洗方便,适合多种清洗方式

    应用案例和使用建议


    典型应用场景:
    - 汽车防盗系统,确保车辆安全
    - 工业自动化设备中的信号传输
    使用建议:
    - 在使用时确保线圈电压匹配,避免过压导致损坏
    - 建议在高频率操作环境下使用冷却措施,以延长使用寿命

    兼容性和支持


    兼容性:
    - 支持多种标准模块,便于集成
    - 支持SMT(表面贴装技术)和THT(通孔技术)安装
    支持:
    - UL 508认证,符合安全标准
    - 厂商提供详细的技术支持文档和售后服务

    常见问题与解决方案


    问题一:继电器频繁误动作
    - 解决方案:检查线圈电压是否稳定,确认是否有干扰源
    问题二:接触不良
    - 解决方案:清洁触点并重新焊接,确保连接可靠
    问题三:无法正常操作
    - 解决方案:确认电源电压是否在允许范围内,检查接线是否有误

    总结和推荐


    总结:
    AXICOM P1 Relay V23026是一款高性能的信号继电器,具有紧凑设计、低功耗、高可靠性等特点。广泛应用于汽车、工业自动化等多个领域,满足高标准要求。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐在需要高效、可靠控制的应用场景中使用AXICOM P1 Relay V23026。

V23026C1052B201参数

参数
直流开关电压 125V
最大开关电流 -
运行时间 2ms
插入损耗 -
绝缘 -
负载电流额定值 -
释放时间 2ms
线圈电阻 4.5KΩ
直流线圈电压 12V
交流开关电压 150V
交流线圈电压 -
线圈电流 2.7mA
触头外形 SPDT(1 Form C)
通用封装 SPDT
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

V23026C1052B201厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

V23026C1052B201数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY V23026C1052B201 V23026C1052B201数据手册

V23026C1052B201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 8.425 ¥ 69.085
5000+ $ 7.325 ¥ 60.065
10000+ $ 6.35 ¥ 52.07
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 138170
