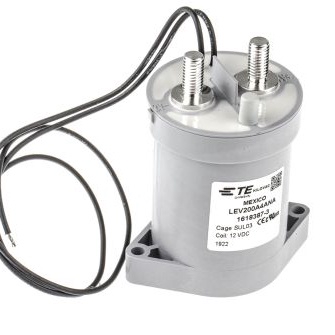

LEV200A4ANA 1618387-3

产品分类: 接触器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 接触器, LEV200系列, 1极, 触点500 A
供应商型号: LEV200A4ANA 1618387-3
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 接触器 LEV200A4ANA 1618387-3

LEV200A4ANA 1618387-3概述

    KILOVAC LEV200 系列接触器:技术手册概览

    产品简介


    KILOVAC LEV200系列接触器是一款高电流、高压直流(DC)的密封式接触器。其主要特点是低成本且具有出色的性能,适用于电池切换、直流电压控制、电路保护及安全等多种应用场景。它具有单极单掷(SPST-NO-DM)的主触点和辅助触点,能够承受高达500安培的连续电流,并具备瞬态电流处理能力。

    技术参数


    - 接触形式:单极单掷(SPST-NO-DM)
    - 额定工作电压:12Vdc至900Vdc
    - 持续电流:典型值为500A,当温度达到65℃时
    - 断开电流:在320Vdc下可达2000A,持续1个周期
    - 接触电阻:典型值为0.2毫欧(在200A条件下)
    - 机械寿命:100,000次
    - 绝缘电阻:500Vdc时大于100兆欧
    - 抗振动能力:峰值加速度为20G,频率范围为80-2000Hz
    - 工作温度范围:-40°C至+85°C
    - 重量:典型值为1.3磅(约0.6千克)

    产品特点和优势


    KILOVAC LEV200系列接触器的独特之处在于其低成本设计、密封式结构,使其能在极端环境中稳定运行。此外,它具备灵活的线圈/电源连接方式,并符合AIAG QS9000标准。这些特点使其在电池开关和直流电源控制等关键应用中表现出色,特别是在需要防止氧化和污染的应用环境中。

    应用案例和使用建议


    KILOVAC LEV200系列接触器广泛应用于电池切换、DC电压控制、电路保护和安全等领域。例如,在数据中心和电信基站中用于电池备份系统,确保系统在停电时能够顺利切换到备用电源。建议在选择此接触器时考虑实际的工作电压和电流需求,以确保最佳性能和使用寿命。

    兼容性和支持


    KILOVAC LEV200系列接触器支持多种不同的安装方式(底部安装或侧面安装),并且具备通用的线圈电源连接方式。此外,TE Connectivity提供了专业的技术支持和服务,包括直接应用协助和定制化服务。

    常见问题与解决方案


    - 问题:接触器无法启动。
    - 解决办法:检查输入电压是否符合要求,确认接触器线圈接线正确无误。
    - 问题:接触器发热严重。
    - 解决办法:检查散热条件是否良好,确保工作环境温度不超出允许范围。
    - 问题:接触器动作迟缓。
    - 解决办法:调整线圈电压以确保操作时间在正常范围内。

    总结和推荐


    KILOVAC LEV200系列接触器凭借其高电流承载能力和优异的环境适应性,成为了在电池切换和直流电压控制等关键应用中的理想选择。其在各种恶劣环境下的可靠表现使其在市场上具备显著的竞争优势。综上所述,强烈推荐使用KILOVAC LEV200系列接触器,特别是对于那些对可靠性有极高要求的应用场合。

LEV200A4ANA 1618387-3参数

参数
线圈电流 -
必须释放电压 -
必须吸合电压 -
释放时间 -
额定接触电流 -
运行时间 -
开关功能 -
直流开关电压 -
触头外形 -
交流开关电压 -
直流线圈电压 12V
交流线圈电压 -
长*宽*高 93.98mm*77.72mm*60.45mm
安装方式 导线安装

LEV200A4ANA 1618387-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

LEV200A4ANA 1618387-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接触器 TE CONNECTIVITY LEV200A4ANA 1618387-3 LEV200A4ANA 1618387-3数据手册

LEV200A4ANA 1618387-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
