首页  >  产品百科  >  KUMP-14A18-24

KUMP-14A18-24

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 10ms 15ms 15A 277V@AC 3PDT(3 Form C) 72Ω 115mA 277V 24V 支架安装,通孔安装 38.9mm*35.7mm*48.4mm
供应商型号: 1385998
供应商: 海外现货
标准整包数: 1

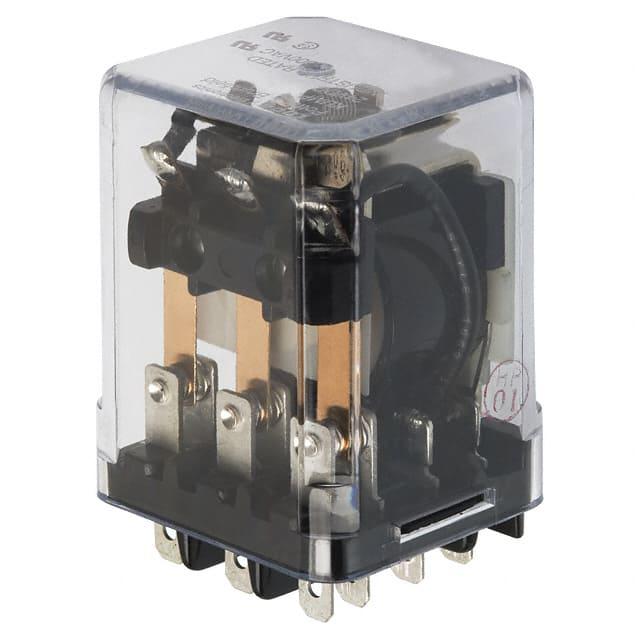

TE CONNECTIVITY 信号继电器 KUMP-14A18-24

KUMP-14A18-24概述

    KUMP 系列通用面板插件继电器

    产品简介


    KUMP 系列继电器是 Potter & Brumfield 公司生产的通用面板插件继电器,主要用于各种应用场合,如医院病床、半导体晶圆设备及伸缩臂/吊桶升降机等。KUMP 系列继电器具有多种接线形式、安装方式和选配功能,能够满足不同需求的应用场景。

    技术参数


    以下是 KUMP 系列继电器的主要技术参数,详细参数参见技术手册:
    - 线圈版本:
    - AC线圈:
    | 额定电压 (VAC) | 额定电压 (VAC) | 电阻 (Ω±15%) | 功率 (VA) |

    | 6 | 6 | 5.1 | 4.2 |
    | 12 | 12 | 10.2 | 18 |
    | 24 | 24 | 20.4 | 72 |
    | 120 | 120 | 102.0 | 1700 |
    | 240 | 240 | 204.0 | 7200 |
    - DC线圈:
    | 额定电压 (VDC) | 额定电压 (VDC) | 电阻 (Ω±10%) | 功率 (W) |

    | 5 | 5 | 3.75 | 21 |
    | 6 | 6 | 4.5 | 32.1 |
    | 12 | 12 | 9.0 | 120 |
    | 24 | 24 | 18.0 | 472 |
    | 48 | 48 | 36.0 | 1800 |
    | 110 | 110 | 82.5 | 10000 |
    - 绝缘数据:
    - 初始击穿电压:触点间 1200Vrms,触点与线圈间 2200Vrms,相邻触点间 2200Vrms
    - 初始绝缘电阻:100MΩ(500VDC)
    - 其他数据:
    - 材料符合:欧盟RoHS/ELV、中国RoHS、REACH、卤素含量标准
    - 工作温度范围:
    - 直流线圈: 封装继电器:-45°C 至 70°C;开放式继电器:最高 15°C
    - 交流线圈: 封装继电器(三极):-45°C 至 45°C;封装继电器(单极、双极):-45°C 至 55°C;开放式继电器:最高 15°C
    - 环境防护等级: IEC 61810 RT0(开放式继电器),RTI(防尘保护)
    - 引脚类型: 快速连接(QC)、.187、.205 或 .250 mm:
    - 引脚保持力:QC .205:17 lbs,持续3秒;QC .187、QC .250、PCB:25 lbs,持续3秒
    - 重量: 85克
    - 包装: 单位托盘(25个),纸箱(150个)

    产品特点和优势


    KUMP 系列继电器具有以下特点和优势:
    - 多功能性: 支持多种接线形式和安装方式,适合不同应用场景。
    - 高可靠性: 具有较高的击穿电压和绝缘电阻,确保长期稳定运行。
    - 灵活选择: 提供可选的指示灯和测试按钮,方便监测和维护。
    - 耐环境性: 符合RoHS、ELV、REACH等环保标准,适用于多种恶劣环境。
    - 耐用性强: 机械寿命高达10x10^6次操作。

    应用案例和使用建议


    KUMP 系列继电器已广泛应用于医院病床、半导体晶圆设备及伸缩臂/吊桶升降机等领域。这些应用要求继电器能够在高频率操作环境下保持稳定,同时需要可靠的电气隔离性能。
    - 医院病床: 医院病床需要高可靠性的控制装置以保证患者安全,KUMP 系列继电器可以用于控制电动床的升降。
    - 半导体晶圆设备: 半导体设备对电气信号传输的稳定性要求极高,KUMP 继电器可以实现精确可靠的控制。
    - 伸缩臂/吊桶升降机: 在这种应用场景中,继电器需要承受频繁的启停操作,KUMP 继电器具有很高的机械寿命。
    使用建议:
    - 确保继电器的工作环境符合规定的工作温度范围。
    - 使用合适的线圈电压以确保正常工作。
    - 根据具体应用选择合适的安装方式和接线形式。

    兼容性和支持


    - KUMP 系列继电器与其他电子元器件和设备兼容良好,可广泛应用于各种控制系统。
    - 厂商提供技术支持和维护服务,详见官方网站的支持中心。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题: 继电器无法启动。
    - 解决方案: 检查电源电压是否正确,确认接线无误,确保线圈处于工作状态。
    - 问题: 触点接触不良。
    - 解决方案: 清洁触点,确保无杂质影响接触效果。
    - 问题: 继电器过热。
    - 解决方案: 检查负载是否超过额定值,确保良好的散热条件。

    总结和推荐


    综上所述,KUMP 系列继电器是一款高性能、多用途的通用面板插件继电器,具备高可靠性、耐用性和兼容性。适用于医院病床、半导体晶圆设备及伸缩臂/吊桶升降机等多种应用场景。建议在需要高可靠性和灵活性的系统中使用。
    综上所述,强烈推荐 KUMP 系列继电器作为高要求应用场景的理想选择。

KUMP-14A18-24参数

参数
线圈电阻 72Ω
负载电流额定值 -
最大开关电流 15A
运行时间 15ms
插入损耗 -
直流线圈电压 -
交流线圈电压 24V
绝缘 -
线圈电流 115mA
交流开关电压 277V
直流开关电压 277V@AC
释放时间 10ms
触头外形 3PDT(3 Form C)
长*宽*高 38.9mm*35.7mm*48.4mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

KUMP-14A18-24厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

KUMP-14A18-24数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY KUMP-14A18-24 KUMP-14A18-24数据手册

KUMP-14A18-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
