3-2176157-8

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 100mΩ ±1% 750mW ±50ppm/℃ 2010 贴片安装 5mm(长度)*550μm(高度)
供应商型号: Q-3-2176157-8
供应商: 期货订购
标准整包数: 4000

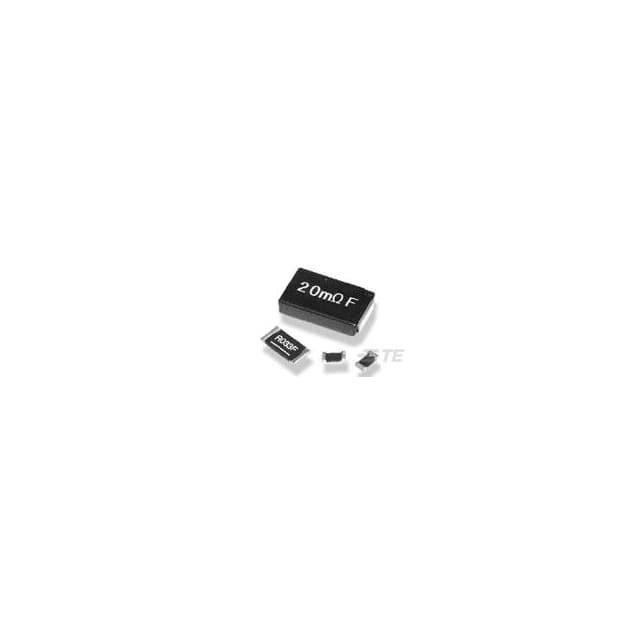

TE CONNECTIVITY 贴片电阻 3-2176157-8

3-2176157-8概述

    # TE Connectivity SMD电流检测金属片式电阻技术手册

    产品简介


    TE Connectivity 推出了一款专为电源电子系统中电流检测电路设计的低阻值金属片式电阻(SMD)。此款电阻采用表面贴装(SMD)技术,能够提供高可靠性和稳定的性能表现。其紧凑的尺寸使其在广泛应用中具有显著的功率密度比。这款金属片式电阻特别适用于需要精确电流测量的应用场景,如开关电源、变频器和电池管理系统等。

    技术参数


    | 型号 | 功率等级@70°C | 工作温度范围 | 阻值范围(mΩ) | 温度系数(PPM/°C) | ±1% | ±2% | ±5% |

    | TLM 1J | 0.125W | -55°C ~ +55°C | 10 - 19 | ±100 | 20 - 100 | ±50 | ±100 |
    | TLM 2A | 0.25W | -55°C ~ +55°C | 10 - 19 | ±100 | 20 - 100 | ±50 | ±100 |
    | TLM 2B | 0.5W | -55°C ~ +55°C | 10 - 19 | ±100 | 20 - 100 | ±50 | ±100 |
    | TLM 2H | 0.75W | -55°C ~ +55°C | 10 - 19 | ±100 | 20 - 100 | ±50 | ±100 |
    | TLM 3A | 1W | -55°C ~ +55°C | 10 - 19 | ±100 | 20 - 100 | ±50 | ±100 |
    电气特性
    - 额定电压 = √(P R)
    - 过载电压 = 2.5 √(P R)
    - 工作电流 = √(P / R)
    环境特性
    - 温度系数:-55°C ~ +125°C,以25°C为参考温度
    - 短时过载:±(0.5%+0.05Ω),额定功率5倍负载5秒
    - 绝缘电阻:≧10GΩ,最大过载电压1分钟
    - 耐久性:±(1.0%+0.05Ω),70±2°C下,最大工作电压下连续1000小时
    - 潮湿热负荷:±(1.0%+0.05Ω),40±2°C,相对湿度90~95%,最大工作电压下连续1000小时
    - 干热:±(0.5%+0.05Ω),+155°C下连续1000小时
    - 弯曲强度:2mm(2010, 2512尺寸),其他尺寸3mm
    - 焊接耐热性:95%覆盖,245±5°C下3秒
    - 抗焊接热冲击:±(0.5%+0.05Ω),260±5°C下10秒
    - 电压耐受性:无击穿或闪络,1.42倍RCWV(RMS)下持续1分钟
    - 溶蚀:单个溶蚀区域≦5%,总溶蚀区域≦10%
    - 快速温度变化:±(0.5%+0.05Ω),-55°C到+155°C,循环5次

    产品特点和优势


    - 低阻值设计:适合电流检测应用,确保高精度电流测量。
    - 金属箔结构:提高可靠性,拥有非常低且稳定的温度系数(TCR)。
    - 紧凑尺寸:小型化设计使其在有限空间内也能高效工作。
    - 兼容自动插入工艺:标准的带卷包装,方便自动化生产。

    应用案例和使用建议


    应用案例
    这款电流检测金属片式电阻适用于多种电源电子设备,如开关电源、变频器和电池管理系统。例如,在电动汽车充电站中,该电阻用于监测电池充电状态和管理电流分配。
    使用建议
    1. 在安装前检查电阻的实际阻值是否符合要求。
    2. 在使用过程中注意不要超过额定功率,避免过热导致损坏。
    3. 注意散热设计,特别是在高功率应用中。

    兼容性和支持


    - 该产品适用于标准SMT装配过程,可与大多数工业自动化生产线兼容。
    - 产品支持标准的TE技术支持渠道,包括电子邮件、电话和在线聊天。

    常见问题与解决方案


    1. 问题:工作温度超出规格怎么办?
    - 解决方案:通过降低功率使用来减少热量产生,或者增加散热装置,确保温度控制在规定范围内。
    2. 问题:电阻读数不稳定?
    - 解决方案:检查电路连接,确保焊接质量良好。如果仍存在问题,尝试更换电阻。
    3. 问题:焊接后出现裂纹?
    - 解决方案:检查焊接条件,确保焊接温度和时间适当。必要时可以调整焊接参数。

    总结和推荐


    TE Connectivity 的SMD电流检测金属片式电阻凭借其高可靠性、低温度系数和紧凑设计,在各种电力电子应用中表现出色。它不仅适用于当前的电源管理和电池监控系统,也适用于未来的先进电力转换技术。总的来说,这款产品是一个值得信赖的选择,非常适合需要精确电流测量的应用场景。

3-2176157-8参数

参数
电阻值 100mΩ
精度 ±1%
额定功率 750mW
温度系数 ±50ppm/℃
长*宽*高 5mm(长度)*550μm(高度)
通用封装 2010
安装方式 贴片安装
零件状态 在售
包装方式 盒装

3-2176157-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-2176157-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 3-2176157-8 3-2176157-8数据手册

3-2176157-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
