V23105A5307A201

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 功率继电器, D2n系列, 48V 直流线圈电压, 切换电流3A, 双刀双掷
供应商型号: N-V23105A5307A201
供应商: 云汉优选
标准整包数: 1

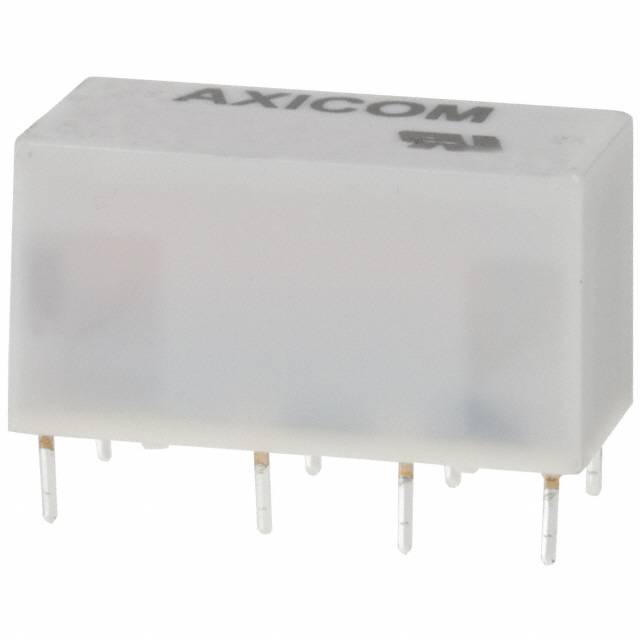

TE CONNECTIVITY 信号继电器 V23105A5307A201

V23105A5307A201概述


    产品简介


    AXICOM 信号继电器
    AXICOM 信号继电器是一种标准DIL封装的继电器,主要应用于信号切换及控制场景。其体积小巧,尺寸为20x10x11mm(约0.795x0.394x0.433英寸),并具备四个不同等级的线圈灵敏度,分别对应150mW、200mW、400mW和大于500mW的功耗。AXICOM 信号继电器主要用于通信设备、办公设备、测量与控制系统、娱乐电子、医疗设备及消费电子产品中。

    技术参数


    - 尺寸: 20x10x11mm(约0.795x0.394x0.433英寸)
    - 电流容量: 切换电流3A,持续电流3A
    - 触点类型: 2个常闭(NO)触点,2个转换(C)触点
    - 绝缘强度:
    - 750Vrms(接触间)
    - 1250Vrms(触点和线圈间)
    - 750Vrms(相邻触点间)
    - 耐压能力: 符合FCC Part 68要求,额定1.5kV(10/700μs)
    - 温度范围: -40°C至+85°C
    - 环境防护: IEC 61810 RT III – 洗涤密封
    - 振动和冲击: 功能性振动10g,功能性冲击10g,破坏性冲击50g

    产品特点和优势


    AXICOM 信号继电器具备多样的线圈电压选择和广泛的温度适应性,能够满足不同应用场景的需求。此外,其四重触点配置使得其在高可靠性的场合中表现出色。同时,AXICOM 信号继电器的紧凑设计使其在空间有限的应用中更具优势。

    应用案例和使用建议


    在通信设备中,AXICOM 信号继电器可用于信号路由切换。例如,在数据中心环境中,它可以用作冗余电源管理的开关组件。使用时应注意确保继电器所处的环境温度不超过规定范围,并正确选择与其匹配的线圈电压以避免过载。

    兼容性和支持


    AXICOM 信号继电器可与其他标准DIL封装的电子元件兼容,符合UL和CSA认证。厂商提供详尽的技术文档和支持服务,用户可以通过访问TE官网获取更多相关信息。

    常见问题与解决方案


    - 问题: 继电器在操作过程中出现故障
    - 解决方案: 检查是否有误配的线圈电压,并确保周围环境符合技术手册中的条件。

    - 问题: 触点间电阻偏高
    - 解决方案: 清洁触点,若有必要,更换新的继电器。

    总结和推荐


    AXICOM 信号继电器凭借其多功能性、广泛适用性和高性能表现,在多种应用领域展现出色的表现。无论是需要小型化设计的通信设备还是需要高可靠性保障的工业控制系统,AXICOM 信号继电器都是一个理想的选择。总体而言,我们强烈推荐使用AXICOM 信号继电器。

V23105A5307A201参数

参数
插入损耗 -
交流开关电压 250V
绝缘 -
触头外形 2 Form C (DPDT-NO, NC)
直流线圈电压 48V
运行时间 6ms
最大开关电流 3A
释放时间 4ms
负载电流额定值 -
直流开关电压 220V
线圈电流 4.2mA
线圈电阻 11.52KΩ
交流线圈电压 -
长*宽*高 20.2mm*10mm*10.8mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装
