JWD-172-162

产品分类: 磁簧开关
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: JAM-JWD-172-162
供应商: 海外现货
标准整包数: 1

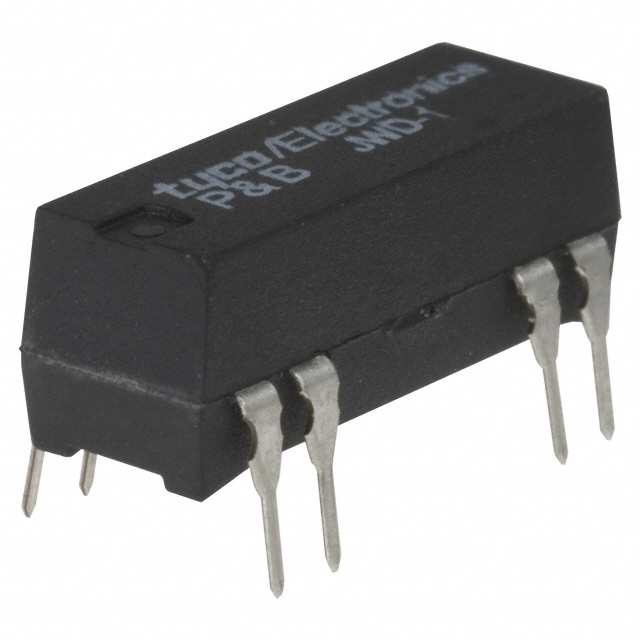

TE CONNECTIVITY 磁簧开关 JWD-172-162

JWD-172-162概述


    产品简介




    产品类型及功能

    JWD和JWS系列重力继电器(Reed Relays)是用于信号传输的高可靠性干簧继电器。JWD系列采用双列直插封装(DIP),而JWS系列则采用单列直插封装(SIP)。这些继电器广泛应用于电信、测量控制、自动化测试设备、安全系统和医疗设备等领域。

    主要功能

    - 接触形式多样:提供多种接触形式,如单刀单掷(1 form A)、单刀双掷(1 form C)、单刀单闭合(1 form B)等。
    - 低功耗和低成本:具有较低的功耗,适用于各种低成本的应用场合。
    - 可靠的电气性能:具备良好的电气特性和稳定性,可在多种环境下稳定工作。


    技术参数




    | 参数 | 规格 |
    |----------------------|-------------------------------|
    | 接触类型 | 1 form A (NO),1 form B (NC),1 form C (CO),2 form A (NO) |
    | 额定电压 | 1 form A/B/A 20VDC, 500mA; 1 form C 10VDC, 10mA |
    | 最大切换电压 | 1 form A/B/A 100VDC; 1 form C 28VDC |
    | 额定电流 | 1 form A/B/A 500mA, 20VDC; 1 form C 500mA, 10VDC |
    | 切换功率 | 1 form A/B 10W; 1 form C 3W |
    | 接触材料 | 钌(Ruthenium) |
    | 初始接触电阻 | ≤200mΩ |
    | 操作频率 | 100Hz |
    | 操作/释放时间 | 1 form A/B ≤1.5/0.5ms; 1 form C ≤1.5/3.0ms |
    | 电气耐久性 | 1 form A/B ≤20VDC, 500mA 20×10^6次;1 form C ≤10VDC, 500mA 1×10^6次 |
    | 线圈电压范围 | 5至24VDC |
    | 线圈温度范围 | 最大105℃ |
    | 热阻 | 约为100℃/W |
    | 额定绝缘强度 | 接触间:1 form A/B 250VDC, 1 form C 175VDC |
    | 绝缘电阻 | ≥10^10Ω @ 100VDC |


    产品特点和优势




    1. 多重接触选择:JWD系列提供了更多的接触选择,包括单刀双掷、单刀单掷等多种配置。
    2. 成本效益:采用干簧技术,使得这些继电器在保持高性能的同时保持低成本。
    3. 优良的机械和电气耐久性:在特定条件下能够承受高达数百万次的操作,确保长期稳定工作。
    4. 广泛的适应性:能够在-35℃到+85℃的环境中正常工作,适合多种环境条件。


    应用案例和使用建议




    应用案例

    - 电信行业:用于交换机中的信号传输和保护。
    - 自动化测试设备:用于测试过程中的信号切换和控制。
    - 医疗设备:用于生命体征监测设备中的信号处理。

    使用建议

    - 安装和布线:确保遵循正确的接线方法,避免过度振动导致接触不良。
    - 散热管理:注意散热,防止过热影响性能。


    兼容性和支持




    - 兼容性:JWD和JWS系列重力继电器可以与其他标准电路板设计无缝对接。
    - 技术支持:提供详尽的技术文档和客户支持,包括软件驱动和操作手册。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |----------------------|----------------------------------|
    | 接触电阻过高 | 清洁触点,重新焊接 |
    | 操作时间过长 | 检查电源电压和接线,必要时更换继电器 |
    | 绝缘电阻低 | 确保接线正确,清洁表面污染物 |


    总结和推荐




    JWD和JWS系列重力继电器凭借其多样的接触形式、低功耗和高可靠性,成为众多应用场合的理想选择。特别是在电信、自动化测试和医疗设备等领域表现尤为出色。我们强烈推荐这些继电器给需要高性能和可靠性的项目。如果您有任何疑问,欢迎联系我们的技术支持团队获取更多帮助。

JWD-172-162参数

参数
开关电流 -
电压额定值 -
承载电流 -
最大进位电流 -
触点电容 -
开关配置 -
最大交流触点电压 -
功率额定值 -
长*宽*高 19.56mm(长度)*8.22mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

JWD-172-162厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JWD-172-162数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 磁簧开关 TE CONNECTIVITY JWD-172-162 JWD-172-162数据手册

JWD-172-162封装设计

查看详情并下载
Symbol
Footprint
3D Model
