JMSCD-18XP

产品分类: 信号继电器
厂牌: TE CONNECTIVITY
产品描述: 7.5ms 4ms 1A 28V 18V 1.6KΩ 11.25mA 115V 通孔安装 9.4mm(长度)*9.53mm(高度)
供应商型号: N-JMSCD-18XP
供应商: 云汉优选
标准整包数: 1

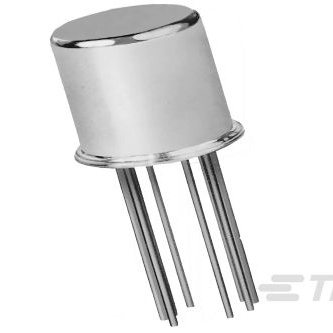

TE CONNECTIVITY 信号继电器 JMSCD-18XP

JMSCD-18XP概述

    CII低信号继电器技术手册

    产品简介


    CII低信号继电器(MS、MSD、MSDD)是一种小型双极高可靠性继电器,具有优秀的射频切换性能和抗震性能。这些继电器通过了MIL-R-39016/11、MIL-R-39016/16和MIL-R-39016/21认证,广泛应用于军用和工业领域。它们适用于各种电压和电流范围内的负载切换,是高性能电路控制的理想选择。

    技术参数


    - 接触类型: 2 Form C (DPDT)
    - 额定电流:
    - 1.0 A @ 28 Vdc (电阻性负载)
    - 250 mA @ 115 Vac, 60 Hz & 400 Hz (电阻性负载,外壳未接地)
    - 100 mA @ 115 Vac, 60 Hz & 400 Hz (电阻性负载)
    - 0.2 A @ 28 Vdc (电感性负载,0.32亨利)
    - 0.1 A @ 28 Vdc (灯负载)
    - 30 µA @ 50 mVdc (低电平负载)
    - 0.1 A @ 28 Vdc (中间电流负载)
    - 接触材料:
    - 静态:金/铂/钯/银合金(镀金)
    - 移动:金/铂/钯/银合金(镀金)
    - 接触电阻:
    - 使用前:最大100毫欧姆(测量为10 mA @ 6 Vdc)
    - 使用后:最大200毫欧姆(测量为1 A @ 28 Vdc)
    - 机械寿命: 1百万次操作
    - 线圈电压: 5到48 Vdc
    - 线圈功率: 565 mW最大值@ 25°C
    - 激励电压: 约为额定线圈电压的50%
    - 激励灵敏度: 60 mW最大值@ 25°C
    - 振动抗性: 30 G's, 10 to 3,000 Hz
    - 冲击抗性: 75 G's, 6 ±1 ms最大值
    - 工作温度范围: -65°C至+125°C
    - 重量: 0.12盎司(3.40克);0.13盎司(3.45克),带散热片

    产品特点和优势


    - 密闭封装: 能有效防止湿气和灰尘进入,确保长期稳定运行。
    - 高抗震和高振动耐受: 特别适合恶劣环境的应用。
    - 散热片: 帮助散热,延长使用寿命。
    - 低接触电阻: 保证可靠且稳定的电流传输。
    - 射频切换性能: 在高频应用中表现出色。

    应用案例和使用建议


    CII低信号继电器广泛应用于军事通信系统、航空电子设备、自动控制系统等领域。在使用过程中,建议注意以下几点:
    - 选择合适的线圈电压: 确保所提供的电源电压在继电器的额定范围内。
    - 正确安装散热片: 防止长时间过热,影响性能和寿命。
    - 避免接触短路: 避免在安装或维修时接触短路,导致损坏。

    兼容性和支持


    CII低信号继电器设计用于与其他标准电路组件兼容。厂家提供详细的技术支持和维护服务,包括在线文档和电话咨询。此外,该产品已获得多个军用标准认证,进一步保证了其质量和可靠性。

    常见问题与解决方案


    - 问题1: 线圈不响应。
    - 解决方案: 检查供电电压是否符合要求,检查接线是否有误。
    - 问题2: 接触不良。
    - 解决方案: 清洁接触点,检查接触电阻是否在规定范围内。
    - 问题3: 温度过高。
    - 解决方案: 检查散热措施是否到位,必要时更换散热片。

    总结和推荐


    CII低信号继电器以其出色的性能、高可靠性和宽广的工作温度范围,成为众多关键应用的理想选择。无论是军事还是工业领域,它都能发挥重要作用。强烈推荐使用这款产品,特别是对于需要高度可靠和高性能的场合。

JMSCD-18XP参数

参数
交流线圈电压 -
最大开关电流 1A
直流开关电压 28V
线圈电阻 1.6KΩ
线圈电流 11.25mA
释放时间 7.5ms
负载电流额定值 -
插入损耗 -
直流线圈电压 18V
触头外形 -
绝缘 -
运行时间 4ms
交流开关电压 115V
长*宽*高 9.4mm(长度)*9.53mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

JMSCD-18XP厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

JMSCD-18XP数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 信号继电器 TE CONNECTIVITY JMSCD-18XP JMSCD-18XP数据手册

JMSCD-18XP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 86.92 ¥ 738.82
4+ $ 83.0077 ¥ 705.5655
7+ $ 80.7534 ¥ 686.4039
13+ $ 79.3152 ¥ 674.1792
库存: 32
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1477.64
