7-2176392-3

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 1MΩ ±0.1% 400mW ±10ppm/℃ 1206 贴片安装 750μm(高度)
供应商型号: 1872959
供应商: 海外现货
标准整包数: 25

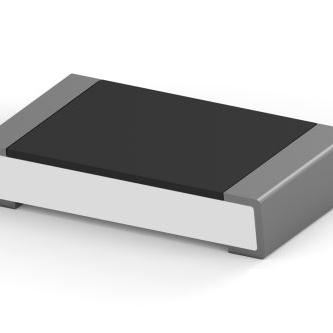

TE CONNECTIVITY 贴片电阻 7-2176392-3

7-2176392-3概述

    # TE Connectivity RQ73系列精密薄膜贴片电阻技术手册

    产品简介


    TE Connectivity推出的RQ73系列精密薄膜贴片电阻是一款汽车级的高性能产品。该系列电阻采用先进的TaN薄膜技术制造,具有高精度、低温度系数(TCR)和抗腐蚀保护层,适用于多种严苛的应用环境。除了在汽车领域的广泛应用,这些电阻还适用于医疗设备、测量仪器和工业控制等领域。

    技术参数


    - 尺寸(mm)
    - 0402:L 1.00 ± 0.10, W 0.50 ± 0.05, A 0.25 ± 0.15, B 0.30 ± 0.10, t 0.30 ± 0.10
    - 0603:L 1.55 ± 0.10, W 0.80 ± 0.10, A 0.3 ± 0.20, B 0.30 ± 0.15, t 0.45 ± 0.15
    - 0805:L 2.00 ± 0.10, W 1.25 ± 0.10, A 0.35 ± 0.20, B 0.40 ± 0.20, t 0.50 ± 0.15
    - 1206:L 3.10 ± 0.10, W 1.60 ± 0.10, A 0.40 ± 0.20, B 0.40 ± 0.20, t 0.60 ± 0.15
    - 电气特性
    - 额定功率
    - 0402:0.0625W
    - 0603:0.15W
    - 0805:0.2W
    - 1206:0.4W
    - 最大工作电压
    - 0402:50V
    - 0603:75V
    - 0805:100V
    - 1206:200V
    - 温度系数(TCR)
    - ±10PPM/°C
    - 工作环境
    - 工作温度范围:-55 ~ 155°C

    产品特点和优势


    RQ73系列精密薄膜贴片电阻具有以下特点和优势:
    - 激光调校:激光调校技术保证了电阻的精确度和一致性。
    - 耐硫性:符合ASTM B809-95标准,能够抵抗潮湿环境下产生的硫化物腐蚀。
    - AEC-Q200认证:满足严格的车规标准,适合在汽车环境中使用。
    - 高可靠性:经过多种环境测试,如湿度、振动、温度循环等,确保其在恶劣条件下的稳定性能。
    - 环保合规:符合RoHS标准,无铅且环保。

    应用案例和使用建议


    RQ73系列精密薄膜贴片电阻广泛应用于汽车电子、医疗设备、工业控制和测量仪器等场景。例如,在汽车电子中可以用于引擎管理系统、安全气囊控制系统等。在医疗设备中,可用于高精度传感器和信号调理电路。
    使用建议:
    - 在安装过程中要确保自动贴装设备的精度,以避免因位置偏差导致的接触不良。
    - 焊接时要遵循制造商提供的焊接曲线,确保焊接质量。

    兼容性和支持


    TE Connectivity为RQ73系列电阻提供了全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助。此外,该系列电阻与大多数现代电子设备和元件具有良好的兼容性,可以方便地集成到现有系统中。

    常见问题与解决方案


    - Q:如何识别电阻值?
    - A:0603规格电阻采用三数字标记法,前两位表示阻值的前两位数,第三位表示后续零的数量。例如“222”表示2K2欧姆。0805和1206规格则使用四位数字标记法。
    - Q:如何储存电阻?
    - A:应储存在温度5至40摄氏度,湿度20%至70%的环境下,避免存储在腐蚀性环境中。

    总结和推荐


    综上所述,RQ73系列精密薄膜贴片电阻凭借其高精度、优良的温度稳定性和出色的耐久性,在各种应用中表现出色。无论是汽车电子还是医疗设备,都能提供可靠的性能保障。因此,我们强烈推荐该产品用于需要高性能和高可靠性的应用场景。
    通过其出色的性能和多功能性,TE Connectivity RQ73系列精密薄膜贴片电阻无疑将是您项目中不可或缺的重要组件。

7-2176392-3参数

参数
电阻值 1MΩ
精度 ±0.1%
额定功率 400mW
温度系数 ±10ppm/℃
长*宽*高 750μm(高度)
通用封装 1206
安装方式 贴片安装
应用等级 汽车级

7-2176392-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-2176392-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 7-2176392-3 7-2176392-3数据手册

7-2176392-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 4.5008
250+ ¥ 4.4314
500+ ¥ 4.3359
库存: 931
起订量: 50 增量: 0
交货地:
最小起订量为:25
合计: ¥ 112.52
直接购买
加入购物车
