CPF0402B15KE1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 15KΩ ±0.1% 62.5mW ±25ppm/℃ 0402 贴片安装 1mm*500μm*350μm
供应商型号: 7015129
供应商: 海外现货
标准整包数: 10

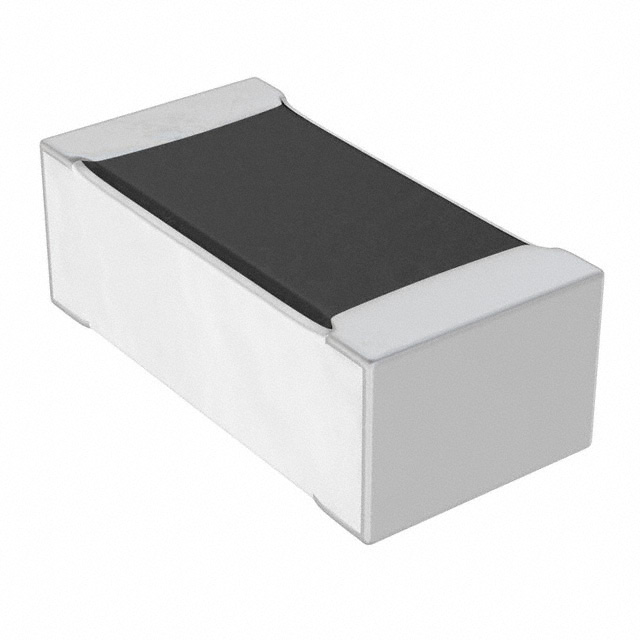

TE CONNECTIVITY 贴片电阻 CPF0402B15KE1

CPF0402B15KE1概述

    CPF0402B15KE1精密电阻技术手册

    1. 产品简介


    CPF0402B15KE1是一款采用薄膜技术制造的精密电阻,属于表面贴装电阻系列。其主要用于各种电子设备中作为电流控制和电压调节的关键组件。这款电阻具有高精度和稳定性,适用于工业自动化、医疗设备、通信系统及消费电子产品等多个领域。

    2. 技术参数


    - 电阻值: 15KΩ
    - 功率等级: 0.063 W
    - 封装尺寸代码: 0402
    - 材料类型: 薄膜
    - 工作电压: 25 V
    - 温度系数: ±25 ppm/°C
    - 额定温度范围: -55°C至+155°C
    - 阻值公差: ±0.1%
    - 焊接端子: 焊接
    - 引脚数: 2
    - 高度: 0.3 mm(0.012 in)
    - 长度: 1 mm(0.039 in)
    - 宽度: 0.5 mm(0.02 in)

    3. 产品特点和优势


    - 高精度: 电阻值误差仅为±0.1%,确保稳定的电流和电压控制。
    - 高可靠性: 薄膜材料和严格的生产工艺保证了长期工作的稳定性和可靠性。
    - 良好的温度特性: 温度系数为±25 ppm/°C,有效减少温度变化对电阻值的影响。
    - 高功率密度: 在紧凑的0402封装内提供高达0.063 W的功率处理能力。
    - 低热漂移: 具有较低的温度系数,可以显著降低由于环境温度变化带来的电阻值变化。

    4. 应用案例和使用建议


    - 工业自动化: 在各种传感器信号调理电路中用于信号隔离和衰减。
    - 医疗设备: 在高精度测量仪器中,用于电流和电压的精密调节。
    - 通信系统: 用于信号处理和滤波电路中,确保信号的纯净度和稳定性。
    使用建议:
    - 在高湿度环境下使用时,应注意封装材料的防水性能。
    - 在设计PCB布局时,应合理安排电阻位置,避免热源和机械应力。
    - 进行焊接时,选择合适的焊接温度曲线以防止损坏电阻。

    5. 兼容性和支持


    - 兼容性: 本产品与市场上常见的SMT设备兼容,可实现高效自动化的生产流程。
    - 技术支持: 需要技术支持时,请拨打+1 800 522 6752联系制造商,他们将提供及时的技术支持和维修服务。

    6. 常见问题与解决方案


    - 问题: 焊接后电阻值不稳定。
    - 解决方案: 检查焊接温度曲线是否符合要求,必要时重新焊接。
    - 问题: 电阻长时间使用后精度下降。
    - 解决方案: 检查是否受到机械应力或环境温湿度的影响,采取相应的保护措施。
    - 问题: 表面出现氧化现象。
    - 解决方案: 使用合适的防氧化剂进行处理,并注意储存条件。

    7. 总结和推荐


    CPF0402B15KE1是一款性能优异的精密电阻,适合在多种应用场景中使用。其高精度、高可靠性以及出色的温度特性使其在市场上具备较强的竞争力。推荐在需要高精度和高可靠性的场合使用此产品。如果您有任何疑问或需要进一步的支持,请联系制造商获取帮助。

CPF0402B15KE1参数

参数
电阻值 15KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±25ppm/℃
长*宽*高 1mm*500μm*350μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CPF0402B15KE1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

CPF0402B15KE1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY CPF0402B15KE1 CPF0402B15KE1数据手册

CPF0402B15KE1封装设计

查看详情并下载
Symbol
Footprint
3D Model
