2360558-1

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-2360558-1
供应商: 期货订购
标准整包数: 6650

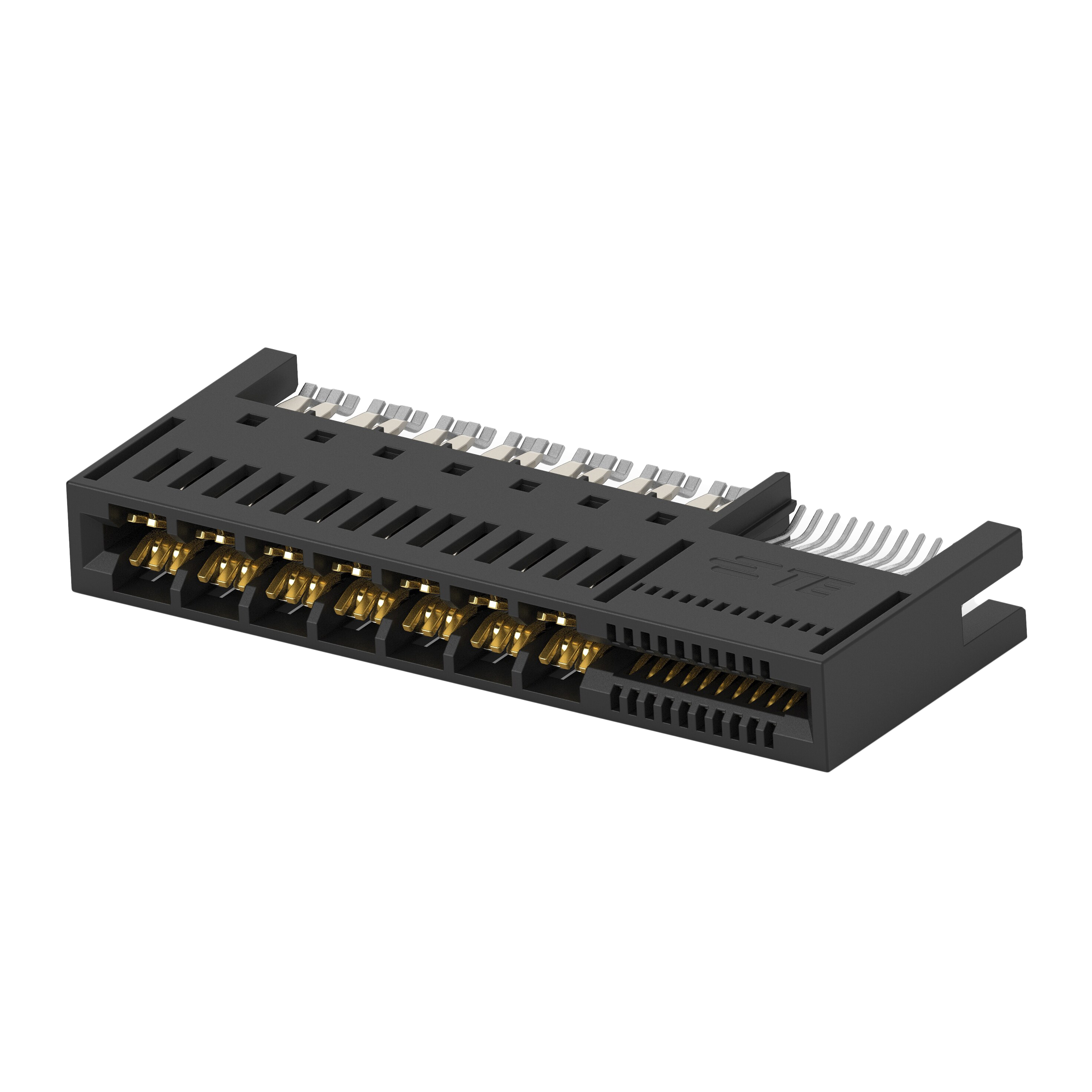

TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 2360558-1

2360558-1概述

    电子元器件技术手册:Card Edge Power Connector

    1. 产品简介


    本技术手册详细介绍了一种名为Card Edge Power Connector的电子元器件。此类连接器主要用于计算机和电子设备中的印刷电路板(PCB)之间,实现模块PCB板(子卡)与主PCB板(母板)之间的连接。Card Edge Power Connector提供垂直、直角或跨接安装配置选项,包括穿孔、压入式(合规针)或表面贴装接触方式。每个连接器都包含双排接触腔,用于电源接触和/或信号接触。除跨接安装外,所有连接器均配备支撑柱,便于焊接后的PCB板清洁。

    2. 技术参数


    - 工作温度范围: -55°C至105°C(-67°F至221°F)
    - 材料: 连接器外壳由玻璃填充聚酯制成;触点由镀镍铜合金制成,触点区域镀贵金属,压入式触点尖端镀锡。
    - 触点布局: 双排触点,每排为电源接触和/或信号接触。
    - 安装方式: 垂直、直角或跨接安装,支持穿孔、压入式或表面贴装。
    - 最大允许弯曲度: PCB板的最大弯曲度不得超过0.03毫米(0.001英寸),且对于带有压入式触点的连接器,PCB板孔的最大可重用次数为三次。

    3. 产品特点和优势


    Card Edge Power Connector的独特之处在于其广泛的适用性和坚固耐用的设计。该连接器在极端温度范围内仍能保持良好的性能,并且采用压入式或表面贴装设计,使得安装过程更加简便快捷。此外,双排接触设计提高了连接的稳定性和可靠性,而压入式触点的自锁机制则进一步增强了连接的牢固程度。这些特性使其成为在高可靠性和高稳定性要求的计算机和电子设备中的理想选择。

    4. 应用案例和使用建议


    - 应用案例: 在计算机主板上,子卡(如显卡、网卡等)通过Card Edge Power Connector与主板相连,以提供电源和信号传输。
    - 使用建议: 在安装过程中,应严格按照手册中的步骤操作,确保每个压入式触点都能正确插入PCB板孔中。当插入或拔出子卡时,避免任何纵向摇动,以防止损坏连接器或触点。


    5. 兼容性和支持


    Card Edge Power Connector与各种不同类型的PCB板兼容,适用于不同的安装方式。制造商提供了详细的工具和支持文档,包括《焊料适用性和焊料指南》(402-58系列),帮助用户正确安装和维护这些连接器。这些资源可以在TE Connectivity的官方网站上找到。

    6. 常见问题与解决方案


    - Q: 连接器如何拆卸?
    - A: 使用定制的拆除工具(客户自行提供),以避免对PCB板造成损害。切勿直接强行拉扯连接器。
    - Q: 安装过程中发现接触不良怎么办?
    - A: 检查接触点是否有污染或氧化现象,必要时重新清洁并进行适当的处理。

    7. 总结和推荐


    Card Edge Power Connector以其广泛的应用范围、可靠的性能和易于安装的特点,在电子设备和计算机行业中表现出色。特别适合需要高可靠性和强抗振性的应用场合。鉴于其优越的性能和适用性,我们强烈推荐此产品在相关项目中使用。

2360558-1参数

参数
安装方式 板安装,边缘安装,面板安装
零件状态 在售
包装方式 托盘

2360558-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
