4-647000-0

厂牌: TE CONNECTIVITY

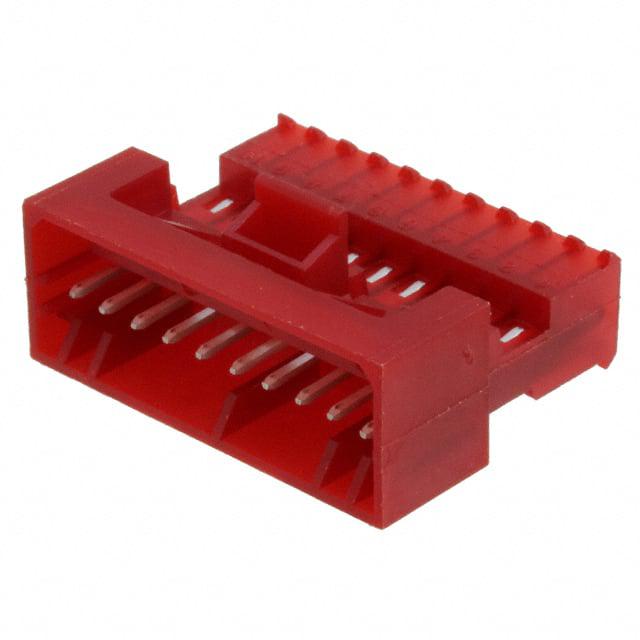

产品描述: Nylon Tin Plated Plug: 2.54mm, Standard Rectangular Connectors, Connector Assembly, With Mating Alignment, MTA 100
供应商型号: 571-4-647000-0
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 4-647000-0

4-647000-0概述

    # 高品质标准矩形连接器:MTA 100 插头技术手册

    产品简介


    基本介绍
    MTA 100 插头是一种标准矩形连接器,适用于多种应用领域,如工业自动化、通信系统和电力传输等。该连接器具有卓越的电气性能和可靠的机械特性,广泛应用于各种严苛的环境。
    主要功能
    - 高可靠度插接机制:提供正向锁紧功能,确保稳固的电气连接。
    - 易于操作:适用于多种电线和电缆,提供灵活的应用选择。
    - 符合多种标准:包括CSA和UL认证,确保产品的质量和安全性。
    应用领域
    - 工业自动化设备
    - 通信设备
    - 电力系统
    - 汽车电子
    - 家用电器

    技术参数


    关键技术规格
    - 型号:4-647000-0
    - 制造商编号:TE Internal #: 4-647000-0
    - 电压等级:250 VAC
    - 电流容量:最大5A
    - 接触点数量:10个
    - 插入力:正常
    - 连接方式:线对线
    - 接触方式:镀锡,嵌入式连接
    - 接触材质:镍基底,镀锡表面
    - 电线尺寸:0.3 – 0.4 mm²
    - 绝缘体材料:尼龙6/6(红)
    - 中心线间距:2.54 mm(0.1 in)
    - 使用温度范围:-55 – 105°C(-67 – 221°F)
    外观尺寸
    - 高度:12.54 mm(0.494 in)
    - 宽度:21.4 mm(0.843 in)
    - 长度:27.94 mm(1.1 in)

    产品特点和优势


    独特功能
    - 极化插合机制:确保连接器只能以正确的方式对接,提高系统的可靠性。
    - 高性能密封:接触点和绝缘体材料的选择保证了在恶劣环境下的稳定性和寿命。
    - 便捷安装:利用绝缘位移连接(IDC)技术,方便快捷地连接电线。
    市场竞争力
    - 符合国际标准:如CSA、UL标准,适合全球化市场的需求。
    - 宽泛的工作温度范围:适应广泛的工业环境。
    - 耐用的机械结构:确保长时间使用后仍保持良好的电气性能。

    应用案例和使用建议


    实际应用
    MTA 100 插头广泛应用于需要可靠连接的小型电路板和线束中。例如,在工业控制设备中用于传感器信号的传输。
    使用建议
    - 在安装过程中,注意确保接触点和电线之间的紧密连接,以避免信号干扰。
    - 选择合适的电线尺寸和材料,以确保最佳的电气性能。
    - 注意环境温度的影响,确保插头在规定的工作范围内运行。

    兼容性和支持


    兼容性
    MTA 100 插头兼容多种标准,如CSA和UL,这使其能够与不同制造商的产品无缝对接。此外,它也与多种标准组件如线对板连接器、盖帽等相兼容。
    支持和服务
    对于技术支持和售后服务,请拨打客服电话+1 800 522 6752,或者访问TE网站获取更多资源和支持文档。

    常见问题与解决方案


    常见问题
    - 如何正确选择电线尺寸?
    - 插头出现接触不良怎么办?
    - 如何拆卸和重新组装插头?
    解决方案
    - 选择正确的电线尺寸:根据插头的最大电流容量选择适当的电线尺寸,确保安全和高效。
    - 处理接触不良:检查接触点是否有氧化或污垢,清洁后重新安装。
    - 拆卸和重新组装:参照产品手册中的步骤进行,确保所有零件按正确顺序安装。

    总结和推荐


    产品综述
    MTA 100 插头是一款高效、可靠且多功能的标准矩形连接器,其独特的设计和严格的制造标准使其在众多应用领域中表现出色。特别是在需要高度可靠性和电气性能的应用中,MTA 100 插头是一个理想的选择。
    推荐结论
    我们强烈推荐使用MTA 100 插头。其优异的技术参数、广泛应用领域以及出色的产品性能,使得它成为市场上的优选产品。无论是工业自动化、通信系统还是家用电器,MTA 100 插头都能提供卓越的连接解决方案。

4-647000-0参数

参数
针脚数 10pin
电缆端接 IDC
触头镀层
间距 2.54mm
触头镀层厚度 2.03μm
类型 Latch Holder,Plug
颜色 红色
线规 22 AWG
排数 1
长*宽*高 27.94mm(长度)*21.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

4-647000-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-647000-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 4-647000-0 4-647000-0数据手册

4-647000-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.013 ¥ 25.4599
10+ $ 2.461 ¥ 20.7955
25+ $ 1.969 ¥ 16.6381
75+ $ 1.8144 ¥ 15.3317
300+ $ 1.7064 ¥ 14.4191
525+ $ 1.6308 ¥ 13.7803
1050+ $ 1.491 ¥ 12.599
2550+ $ 1.4175 ¥ 11.9779
库存: 750
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.45
