5-530843-5

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 5-530843-5
供应商: 国内现货
标准整包数: 1

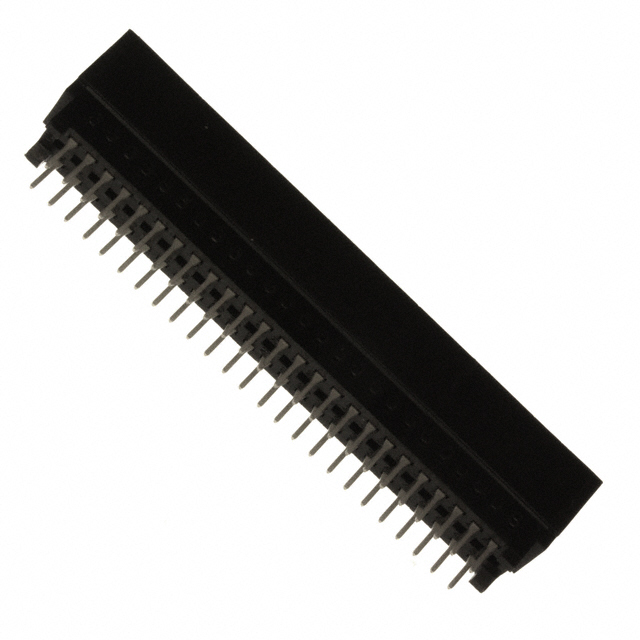

TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 5-530843-5

5-530843-5概述

    高电流卡边缘连接器产品技术手册

    产品简介


    高电流卡边缘连接器是泰科电子提供的一种高性能、低成本的电力解决方案,适用于多种应用场合。该系列产品采用多点接触设计,有效减少了接触电阻,提高了电流承载能力。典型的应用领域包括板到板电源连接、直流-直流转换器、不间断电源系统(UPS)以及各种工业级电源应用。

    技术参数


    - 接触中心线间距: 0.100英寸[2.54毫米]
    - 接触金镀层: 选择性金镀层,最低厚度为30微英寸
    - 接插力:
    - 2段式电源模块: 5.0磅
    - 3段式电源模块: 6.0磅
    - 拔出力:
    - 2段式电源模块: 3.0磅
    - 3段式电源模块: 5.0磅
    - 电流容量:
    - 电源接触: 每个35安培
    - 信号接触: 最大3安培
    - 绝缘电阻: 在500VDC下2分钟内最小5000兆欧姆
    - 耐压强度: 在1500VDC下1分钟内

    产品特点和优势


    - 高电流密度: 相比传统卡边缘连接器,本产品具有更高的电流承载能力。
    - 多功能设计: 支持电源、信号和混合模块,满足不同应用需求。
    - 热插拔支持: 提供支持热插拔的模块,适用于需要动态插拔的应用场景。
    - 可靠性: 符合UL1997和C22.2 No. 182.3-M1987安全标准。

    应用案例和使用建议


    在实际应用中,这些连接器可用于板到板的电源连接,例如在直流-直流转换器、不间断电源系统和各种工业级电源应用中。对于板到板的连接,建议使用金镀层的PCB边缘触点,并确保合适的铜重量以提高载流能力。对于信号线,可以通过增加信号端子的数量来提高信号传输效率。

    兼容性和支持


    该系列连接器支持垂直、直角和跨板PCB安装方式。Tyco Electronics提供广泛的客户支持服务,包括技术咨询、定制设计和工具图示。此外,所有产品均符合RoHS合规要求。

    常见问题与解决方案


    - Q: 接触电阻过高?
    - A: 确保接触面清洁并适当镀金。
    - Q: 插拔力过大?
    - A: 使用正确的压接夹具进行压接组装。
    - Q: 连接器温度过高?
    - A: 确保电源模块组合合理,PCB铜线截面足够大,空气流通良好。

    总结和推荐


    高电流卡边缘连接器以其高电流承载能力、可靠性和热插拔支持成为众多应用的理想选择。对于需要高效、可靠的板到板电源连接和信号传输的项目,强烈推荐使用这一系列产品。Tyco Electronics的全面支持和服务进一步保证了用户的长期满意度。

5-530843-5参数

参数
长*宽*高 70.1mm(长度)*9.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

5-530843-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-530843-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 卡边缘连接器 - 边缘板连接器 TE CONNECTIVITY 5-530843-5 5-530843-5数据手册

5-530843-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
