4-644563-0

厂牌: TE CONNECTIVITY
产品描述: Nylon Tin Plated Receptacle: 2.54mm, Standard Rectangular Connectors, Connector Assembly, With Mating Alignment, MTA 100
供应商型号: N-4-644563-0
供应商: 云汉优选
标准整包数: 1

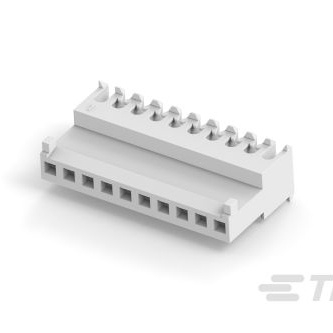

TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 4-644563-0

4-644563-0概述

    电子元器件产品技术手册:尼龙锡镀层插座

    1. 产品简介


    本手册描述的是一款用于电线连接的尼龙锡镀层插座,型号为4-644563-0。该产品属于标准矩形连接器系列,具有独特的定位和极化功能。适用于广泛的信号电路应用,并符合多项国际安全标准。其主要特征包括耐高温性能和低卤素含量,使其成为工业和消费电子产品中的可靠选择。

    2. 技术参数


    - 电气特性:
    - 额定电压:250 VAC
    - 最大电流承载能力:5 A
    - 接触区域镀层材料:锡
    - 接触底材:镍
    - 机械特性:
    - 插座材质:尼龙
    - 颜色:白色
    - 中心线(间距):2.54 mm
    - 连接器高度:13.21 mm
    - 产品宽度:7.75 mm
    - 产品长度:25.4 mm
    - 操作条件:
    - 工作温度范围:-55°C 至 105°C
    - 标准认证:
    - CSA 等级:LR 7189
    - UL 认证:Recognized
    - UL 阻燃等级:UL 94V-2

    3. 产品特点和优势


    该插座的主要特点是其独特的定位和极化功能,确保了良好的对接稳定性和可靠的接触性能。它采用的绝缘材料(尼龙)和镀层材料(锡)使得产品具有较高的耐热性能和防腐蚀性能。此外,产品的易安装和低成本也是其显著优势之一。

    4. 应用案例和使用建议


    该插座广泛应用于各种信号传输场合,如工业自动化控制系统、计算机接口、通信设备等。为了更好地利用这些插座,建议在安装时遵循制造商提供的指导说明,确保正确连接并防止误操作。此外,在高湿度或极端温度环境下使用时,需注意适当的防护措施以保证其正常运行。

    5. 兼容性和支持


    该插座可与多种线缆配合使用,适用于不同规格的多股导线。此外,厂商提供了技术支持热线(+1 800 522 6752),以及相关的技术文档和在线资源,以帮助用户解决可能遇到的技术问题。关于与其它元件或设备的兼容性,可通过官方资料进一步确认。

    6. 常见问题与解决方案


    - 问题一:如何判断插座是否已正确插入?
    - 解决方案:确保插座上的标记与插座外壳上的定位槽对齐,同时检查插座与插座之间的锁扣是否已经完全闭合。

    - 问题二:插拔过程中感觉阻力较大,如何处理?
    - 解决方案:检查接触表面是否有污垢或杂质,并适当清洁。如有需要,可以使用合适的润滑剂来减少摩擦力。

    7. 总结和推荐


    综上所述,这款尼龙锡镀层插座凭借其卓越的电气性能、耐用性和广泛的适用范围,已成为市场上备受青睐的产品之一。无论是对于专业工程师还是普通消费者而言,它都是一款值得信赖的选择。然而,考虑到其定位和极化功能对精确度的要求较高,建议用户在初次安装时参考详细说明书以确保最佳效果。

4-644563-0参数

参数
颜色 白色
针脚数 10pin
排数 1
触头镀层厚度 2.03μm
类型 Locking Ramp,Receptacle
间距 2.54mm
电缆端接 IDC
触头镀层
线规 24 AWG
长*宽*高 25.4mm*7.747mm*13.21mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装,袋装

4-644563-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-644563-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 4-644563-0 4-644563-0数据手册

4-644563-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
