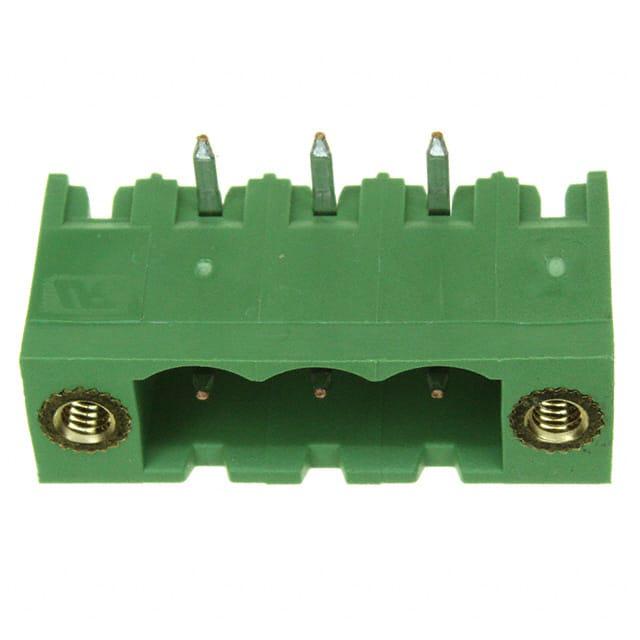

796866-3

厂牌: TE CONNECTIVITY
产品描述: Conn Shrouded Header (4 Sides) M 3 POS 5.08mm Solder RA Side Entry Thru-Hole Carton
供应商型号: JY-796866-3
供应商: 云汉优选
标准整包数: 1

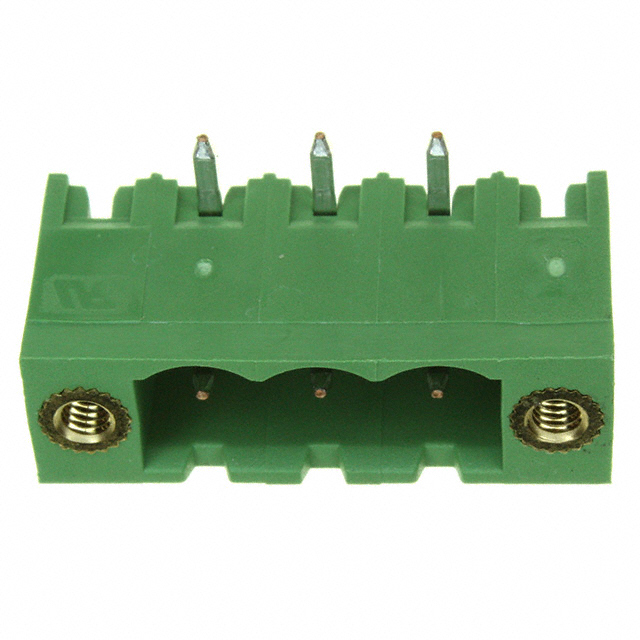

TE CONNECTIVITY 接线座- 接头/插头和插口 796866-3

796866-3概述

    电子元器件产品技术手册概述

    产品简介


    本产品是一款终端块组装件,特别适用于具有90度角并带有法兰的连接需求。其引脚间距为5.08毫米,适合多种电路设计与应用场合,如工业自动化控制、家用电器和通信设备等。

    技术参数


    - 材料和表面处理
    - 外壳:PA 6-6,阻燃等级UL 94-V0,颜色可选。
    - 端子:铜合金,表面镀层见上表。
    - 轴套:黄铜,镍镀层。

    - 机械性能
    - 每个接线柱的最大插入力:3.0牛顿。
    - 每个接线柱的最小拔出力:1.5牛顿。
    - PCB孔径最大值:1.4毫米。
    - PCB厚度最大值:2.4毫米。

    - 电气特性
    - 导线范围:12-30 AWG。
    - 最大电压:300伏特。
    - 最大电流:15安培。
    - 接触电阻:<15毫欧姆。
    - 绝缘电阻:>1000兆欧(500伏直流)。

    - 工作温度范围
    - -40°C 至 +110°C。

    产品特点和优势


    - 高可靠性:端子采用铜合金镀层,保证长期稳定性能。
    - 高接触电阻:小于15毫欧姆的接触电阻确保电流传输效率。
    - 广泛应用:适用于各种不同场景,尤其在恶劣环境下表现优异。
    - 兼容性好:符合美国保险商实验室(UL)标准,适用于全球市场。

    应用案例和使用建议


    - 工业自动化:在自动化生产线中,用于不同模块之间的信号传输,特别是在振动频繁的环境中表现出色。
    - 家电:适配于空调、洗衣机等家电设备的电路板,确保长时间的稳定运行。
    - 通信设备:提供高速数据传输接口,同时保证较高的电气隔离度。
    使用建议:安装时请严格按照推荐PCB布局进行,确保端子和轴套正确固定,以防止因松动导致的故障。

    兼容性和支持


    - 本产品可以与其他品牌的标准PCB进行匹配,但可能需要额外的固定件来确保稳定性。
    - 厂商提供详细的技术支持和售后服务,确保用户能够顺利安装和使用。

    常见问题与解决方案


    - 问题一:端子插入困难
    - 解决方案:检查插入工具是否符合要求,确保轴套位置正确,减少阻力。
    - 问题二:接触不良
    - 解决方案:清洁端子和轴套,确保没有异物和氧化。
    - 问题三:绝缘电阻下降
    - 解决方案:确认安装环境干燥,无污染物质,必要时重新涂覆绝缘漆。

    总结和推荐


    综上所述,这款终端块组装件以其高性能、高可靠性和广泛的应用范围,在众多同类产品中脱颖而出。建议在对可靠性有较高要求的场合下优先选择此产品,无论是工业自动化还是家电制造,都能为用户提供可靠的连接解决方案。

796866-3参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

796866-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

796866-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 796866-3 796866-3数据手册

796866-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
